在建筑给排水系统设计中，阀门是控制水流方向、调节流量与压力、保障系统安全运行的核心元件。阀门类型繁多，图例画法各异，重复绘制同类阀门不仅耗时，还易出现误差；面对多种阀门类型及平面图与系统图的不同表达方式，如何快速、规范地完成阀门图例绘制？

本文将系统梳理给排水工程中常见阀门的分类，并结合国产CAD软件——鸿鹄CAD，逐步演示阀门图例的高效绘制技巧，帮助您显著提升绘图效率与出图质量。

一、基础知识

常用阀门种类

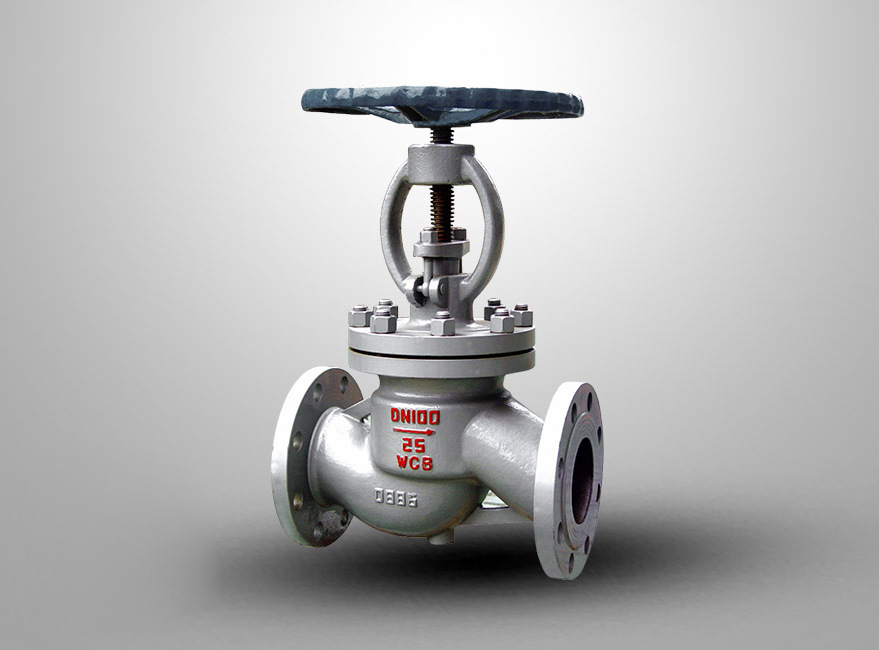

1.截止阀

截止阀主要用于热水供应及蒸汽管路中,它结构简单,严密性较高,制造和维修方便。流体经过截止阀时要改变流向,阻力较大。安装时要注意流体“低进高出”,方向不能装反。

选用特点:结构比闸阀简单,制造、维修方便,也可以调节流量,应用广泛。但流动阻力大,为防止堵塞和磨损,不适用于带颗粒和黏性较大的介质。

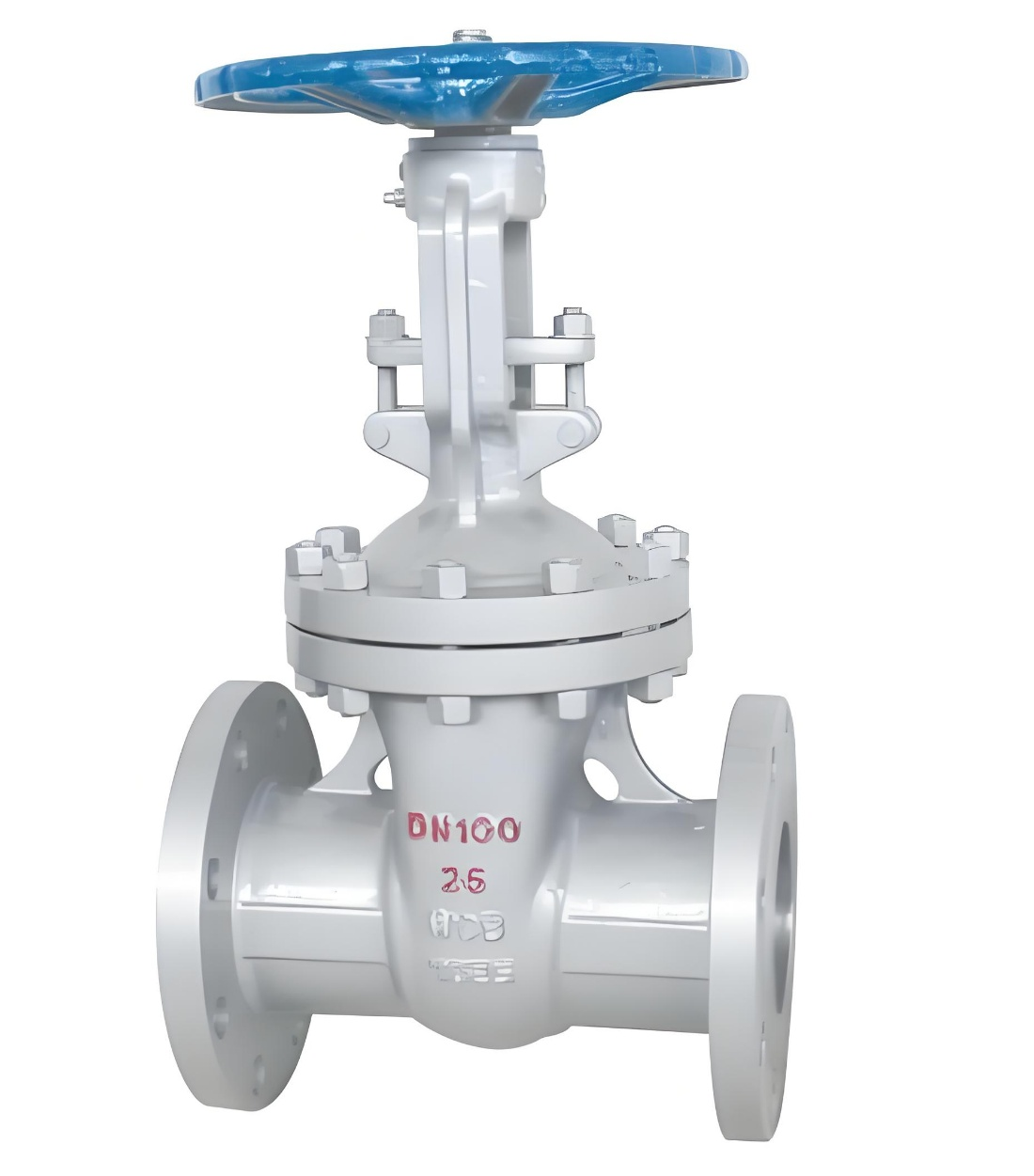

2.闸阀

闸阀又称闸门或闸板阀,它是利用闸板升降控制开闭的阀门,流体通过阀门时流向不变,因此阻力小。它广泛用于冷、热水管道系统中。

闸阀与截止阀相比,在开启和关闭时省力,水流阻力较小,阀体比较短,当闸阀完全开启时,其阀板不受流动介质的冲刷磨损。但由于闸板与阙座之间密封面易受磨损,其缺点是严密性较差;另外,在不完全开启时,水流阻力较大。因此闸阀一般只作为截断装置,即用于完全开启或完全关闭的管路中,而不宜用于需要调节大小和启闭频繁的管路上。

选用特点:流体阻力小,开启、关闭力较小,并且能从阀杆的升降高低看出阀的开度大小,主要用在一些大口径管道上。

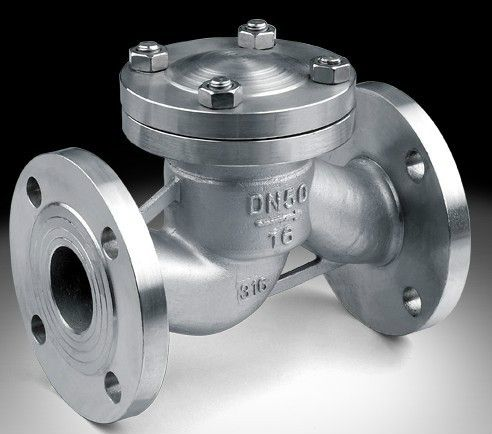

3.止回阀

止回阀又名单流阀或逆止阀,它是一种根据阀瓣前后的压力差而自动启闭的阙门。它有严格的方向性,只许介质向一个方向流通,而阻止其逆向流动。用于防止介质倒流的管路上,如用于水泵出口的管路上作为水泵停泵时的保护装置。

根据结构不同,止回阀可分为升降式和旋启式,升降式的阀体与截止阀的阀体相同。升降式止回阀只能应用在水平管道上,在水平或垂直管路上均可选用旋启式止回阀,安装时应注意介质的流向,不能装反。

二、案例分析—给排水阀门绘制

1.绘制前的图层准备

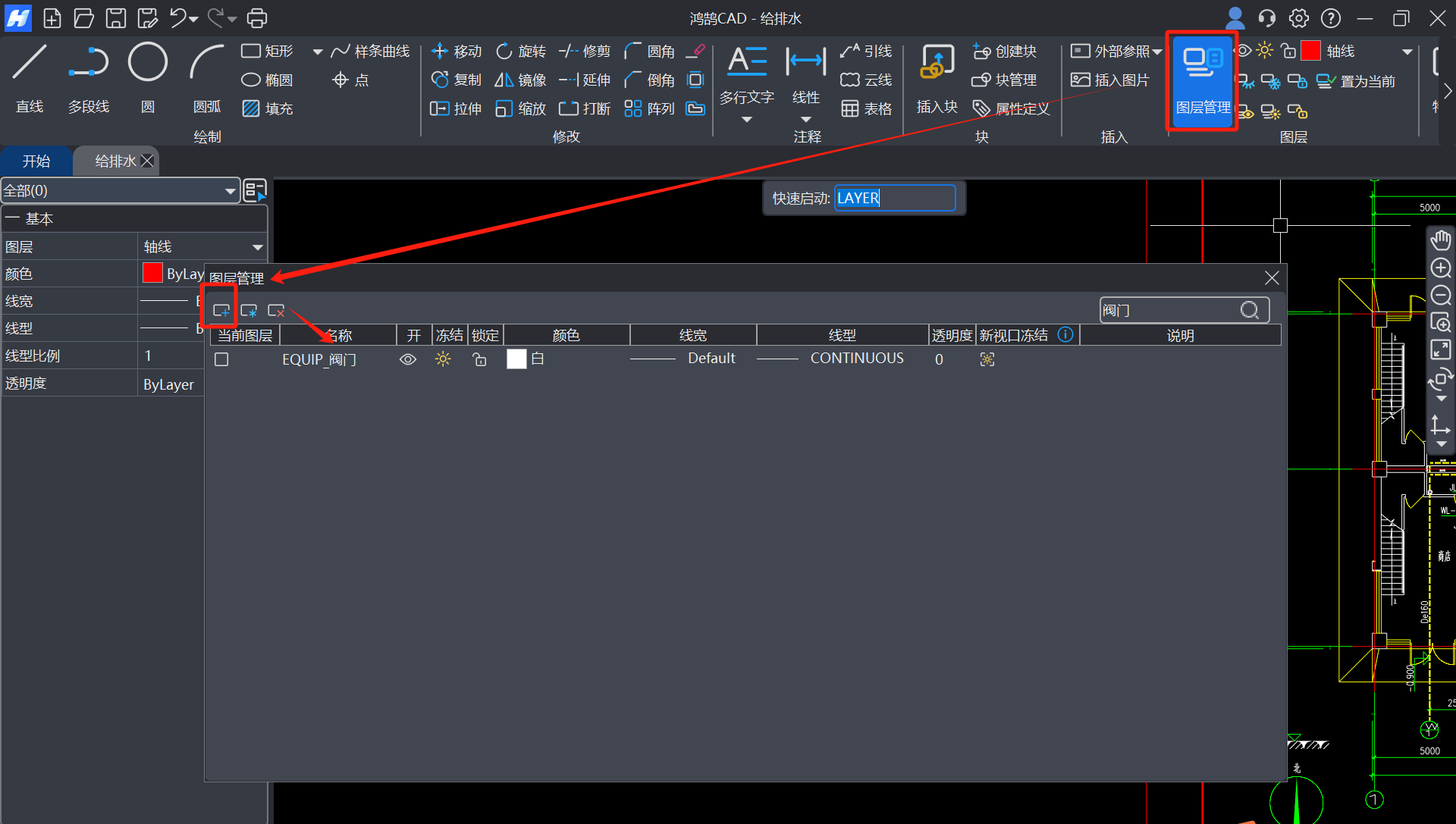

绘制给排水阀门前，需通过鸿鹄CAD的【图层管理】功能新建图层，命名为“阀门”，设置颜色为白色、线宽为Default、线型为Continuous，并将其设为当前图层。

2.闸阀绘制

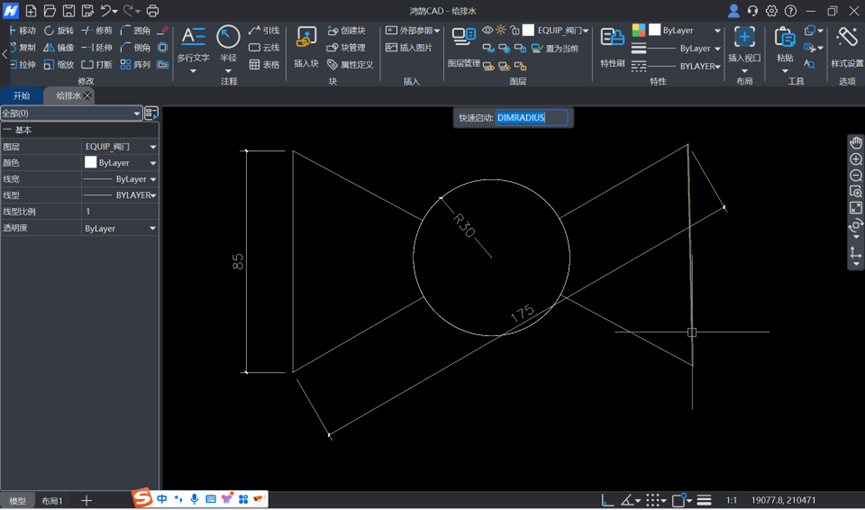

闸阀的图例形似蝴蝶结，由两个三角形与一个圆构成，具体尺寸详见下图。

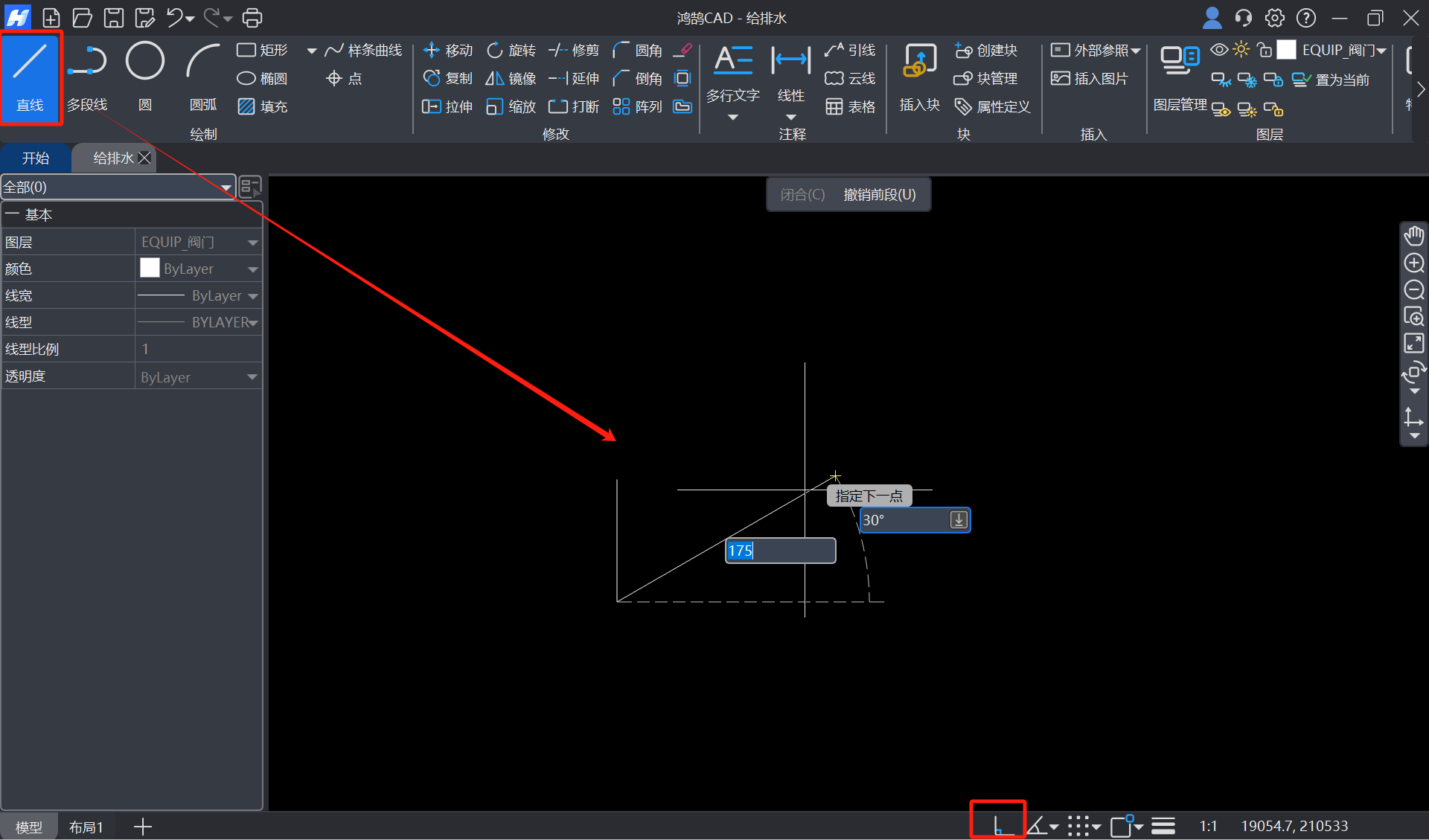

使用【L】直线命令绘制一对三角形，过程中可按F8开启正交模式辅助绘制竖直线段，再通过Tab键切换下一段线段的长度与角度输入，鸿鹄CAD此时会提前展示预览效果，帮助你提前确认输入值是否符合你想要的效果，实现一笔绘制避免返工的高效效果。

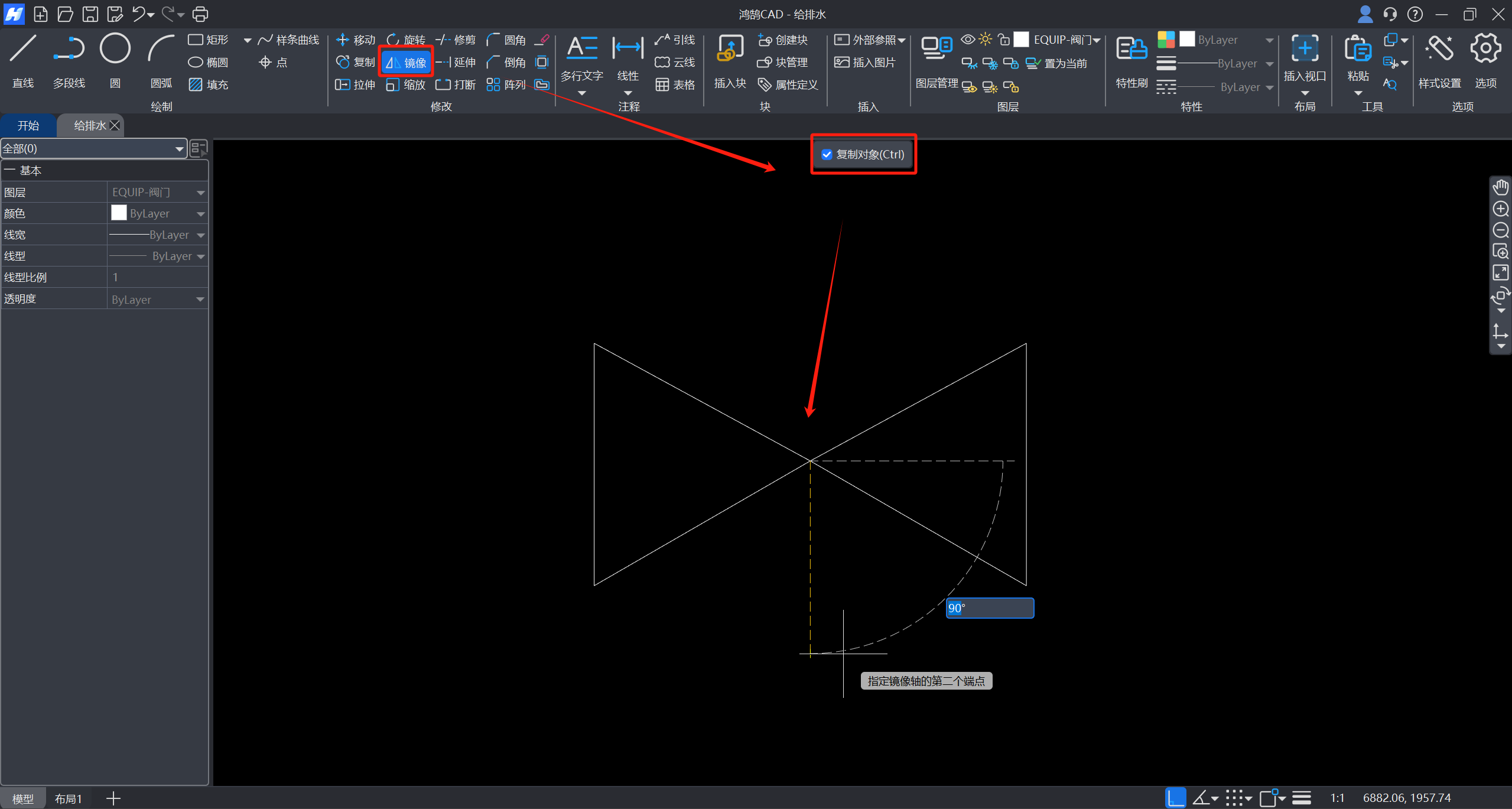

绘制好一边的三角形后，用中文“镜像”命令（鸿鹄CAD特有的中文命令能力，解放快捷键记忆难题）快速得到另一边的三角形。

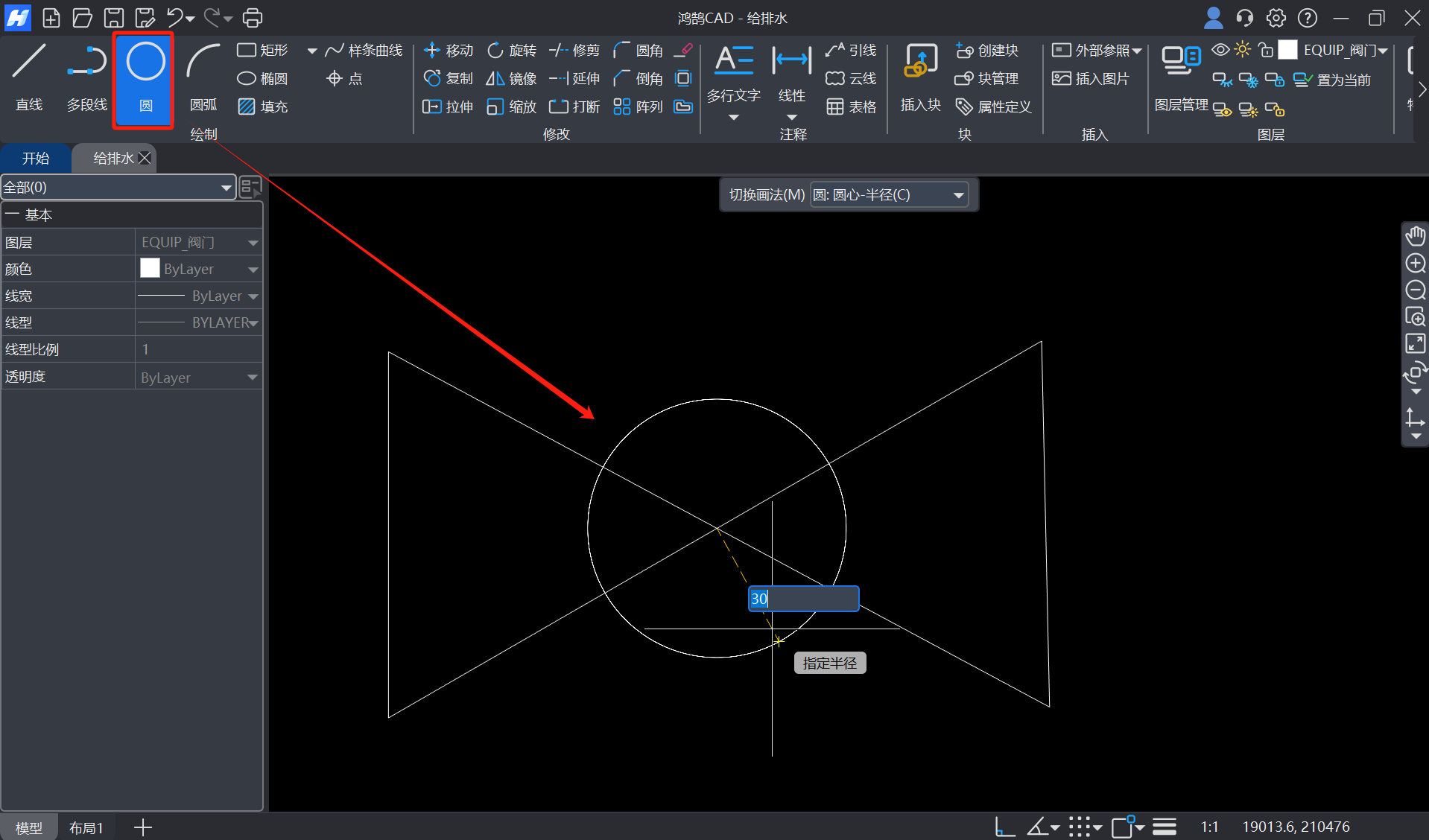

随后在三角形交点处使用【C】或中文“圆”命令，以圆心-半径方式绘制半径30mm的圆。

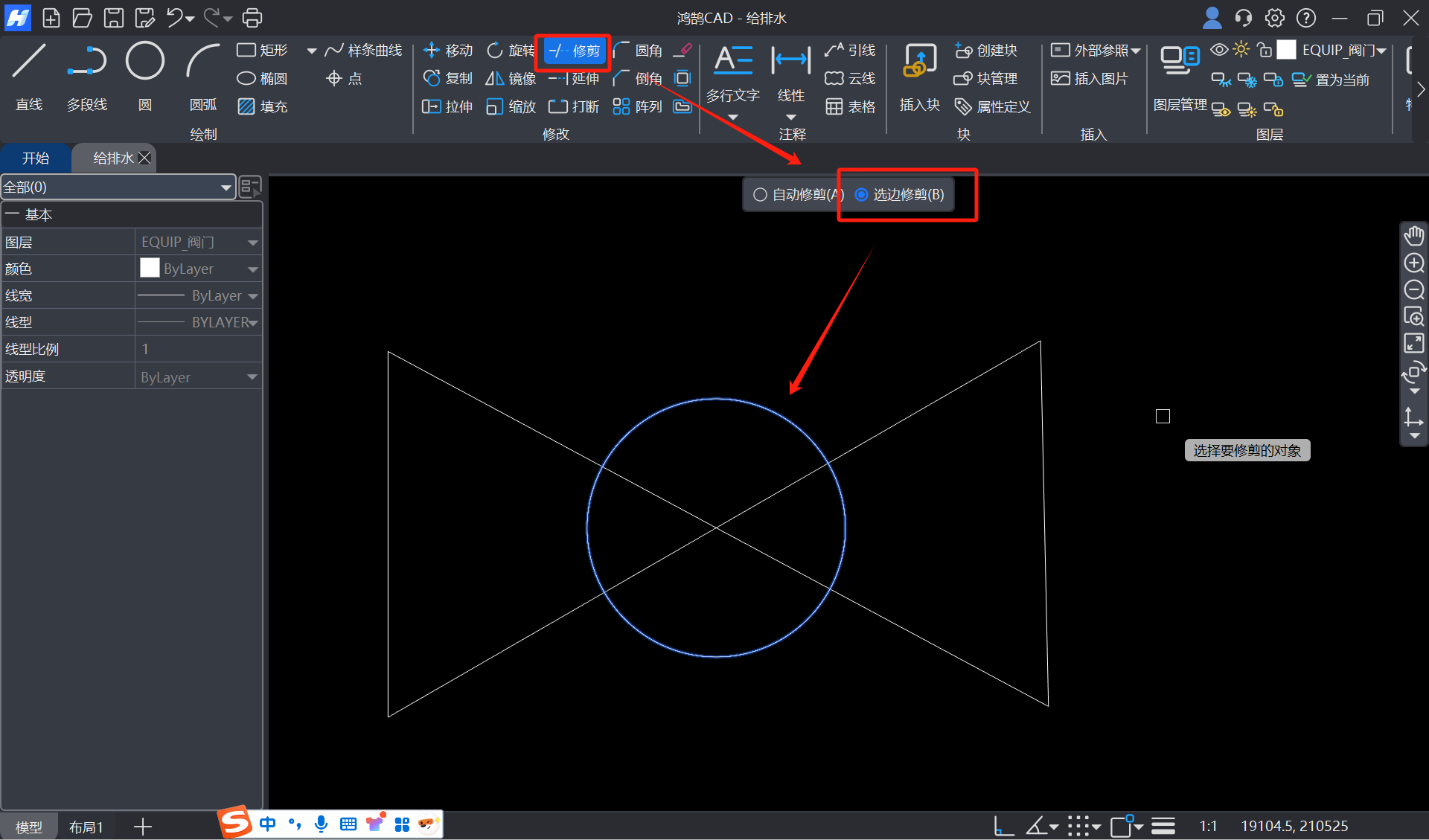

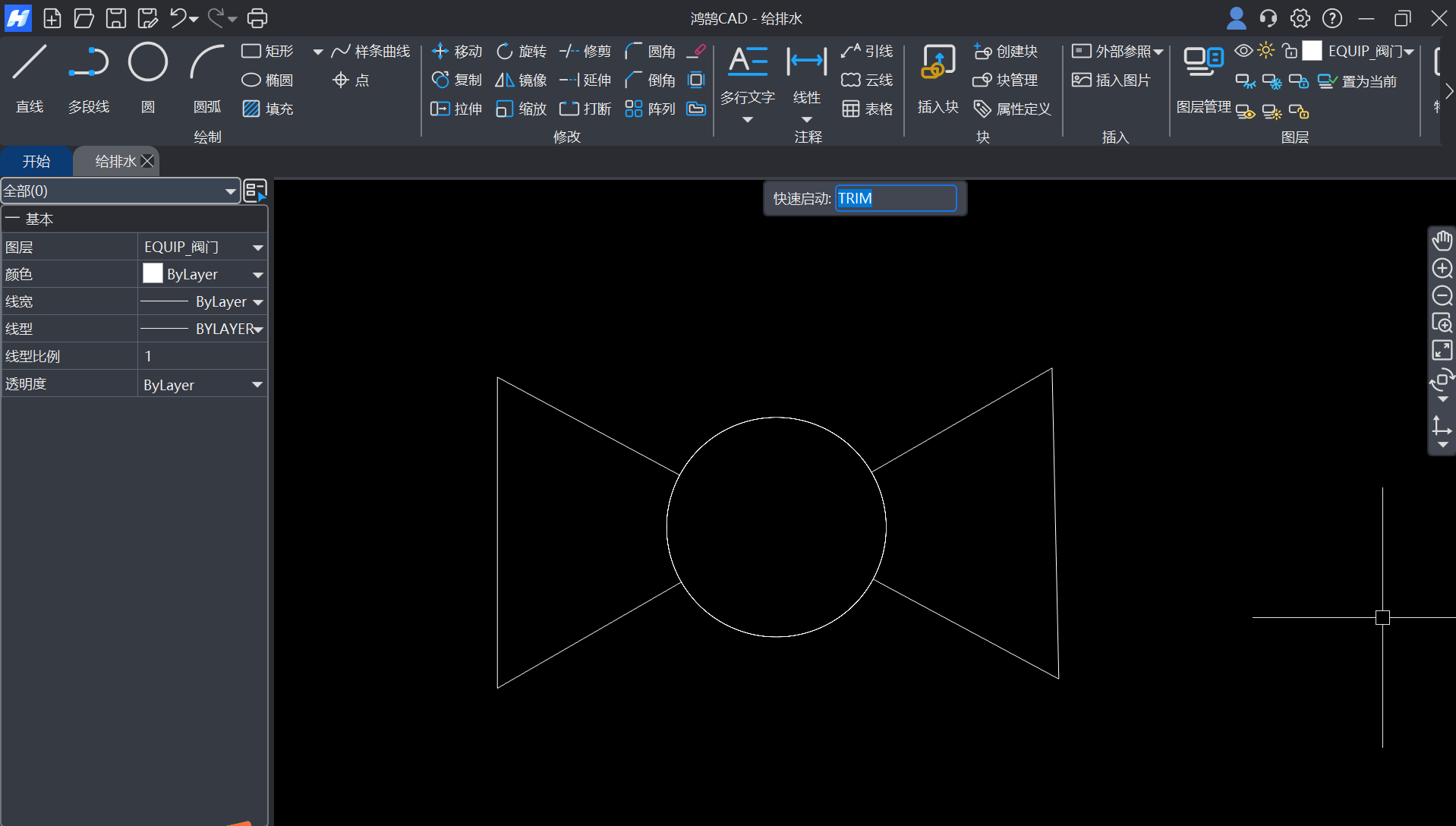

绘制完成后，需删除圆内多余线段：使用【TR】或中文“修剪”命令的“选边修剪”模式，先选定剪切边，再选择待剪切对象，此时鸿鹄CAD会提前预览剪切效果，确保所见即所得，即使是复杂图形也能精准快速完成修剪。修剪后闸阀图例绘制完成，成果如下图。

剪切后闸阀图例绘制完成，成果如下图。

3.止回阀绘制

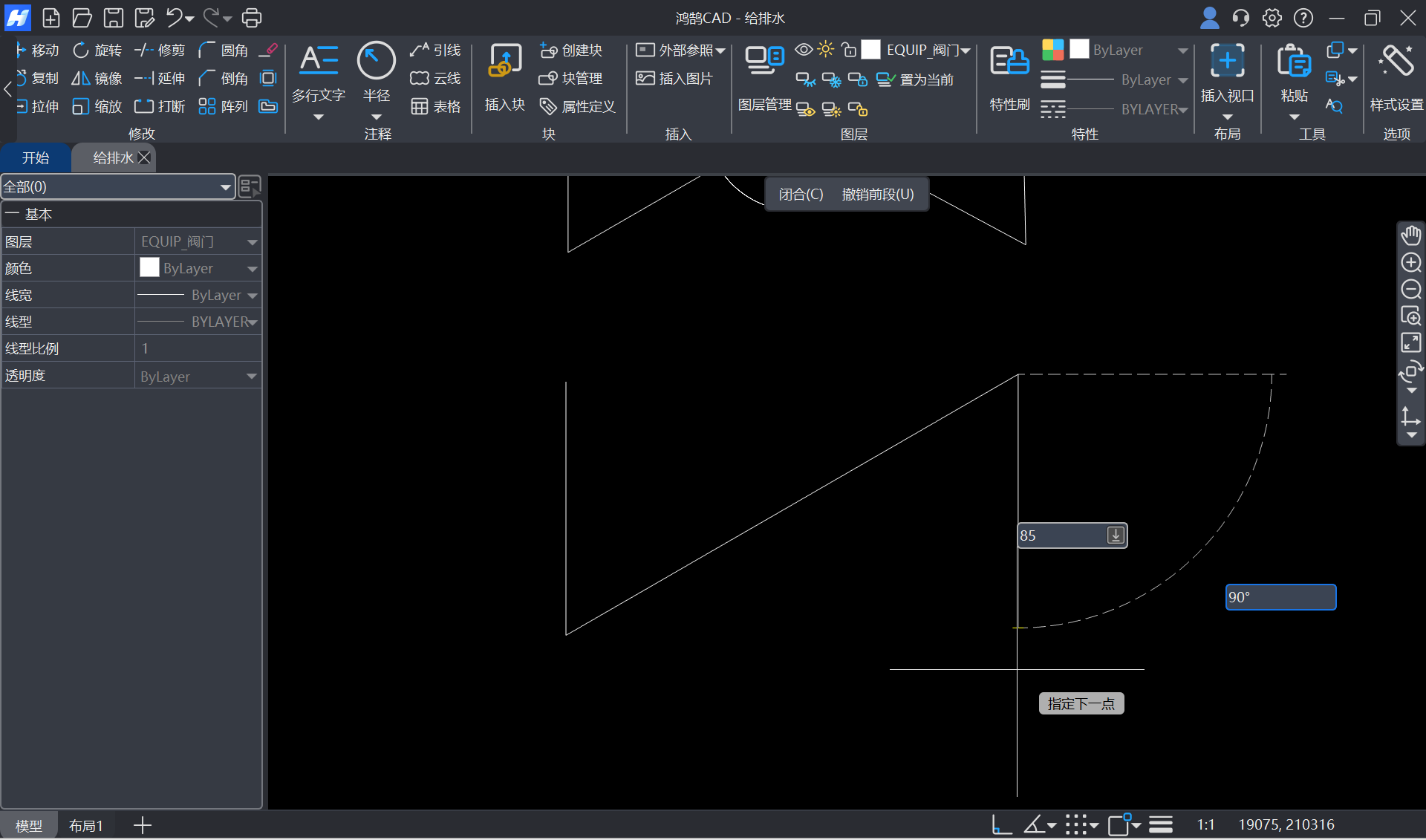

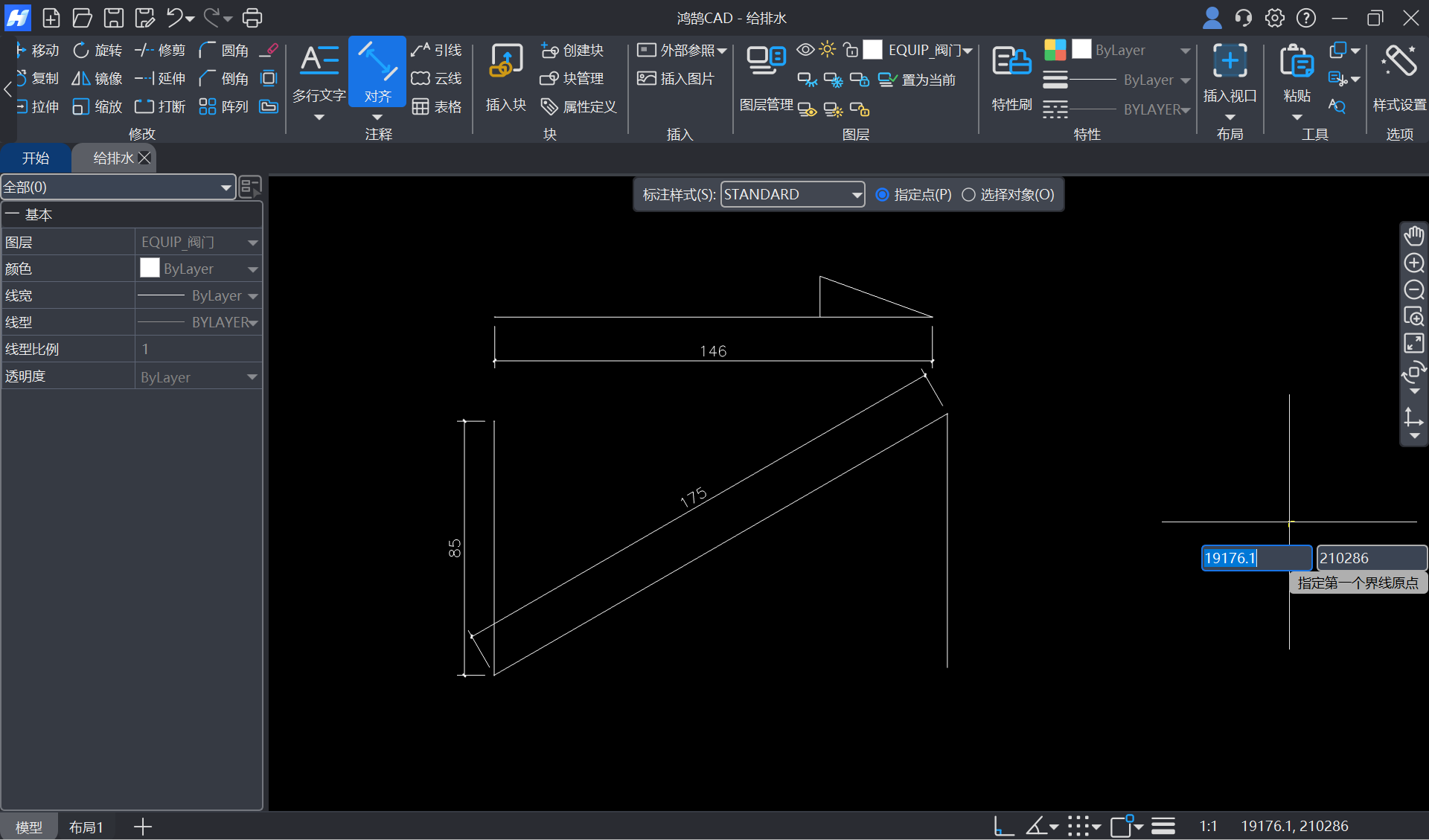

止回阀由字母“N”与箭头构成，箭头指示水流方向。其绘制方法与闸阀相似，使用【L】直线命令结合F8正交模式快速绘制“N”，具体尺寸详见下图，其中斜线角度为30度。

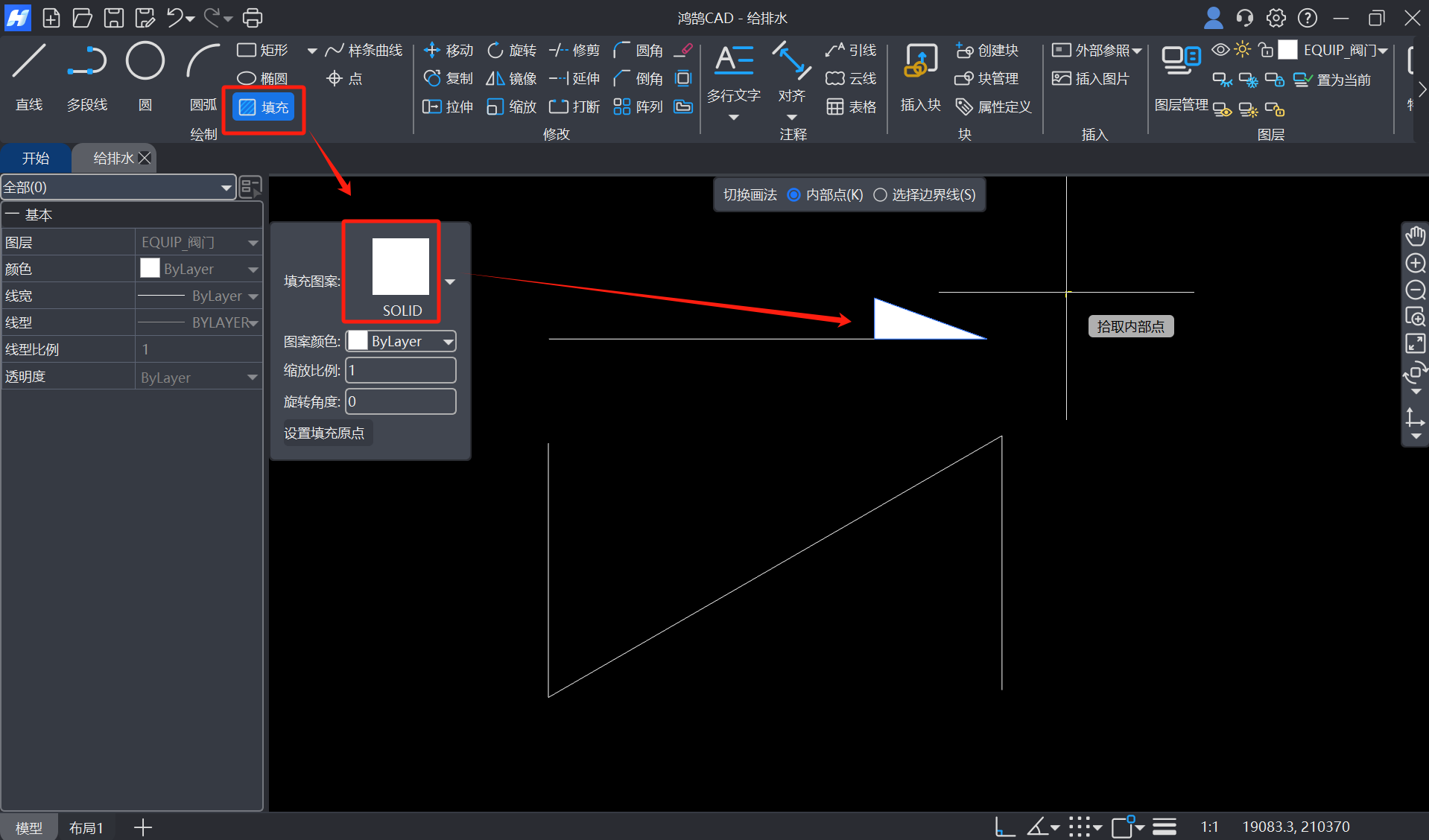

使用【H】快速填充命令，选择“SOLID”图案，点击箭头图形内部完成填充，止回阀图例即绘制完成。

4.图块创建

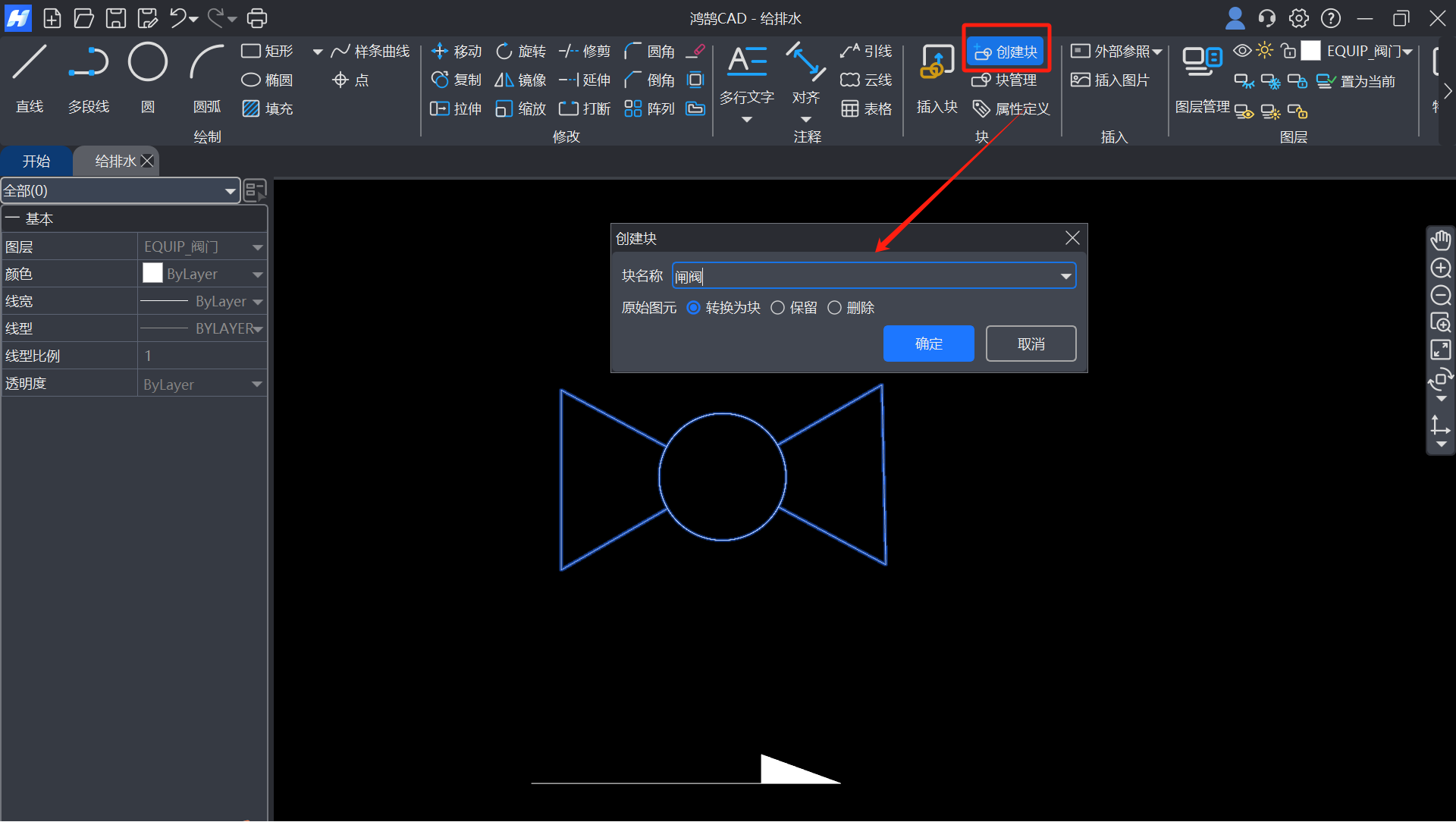

为方便重复调用、统一图形标准、提高绘图效率和批量修改更新，阀门图形创建成块。以闸阀为例，框选图例后，输入【B】或中文“创建块”均可快速调用命令；输入块名称“闸阀”，并将插入点设为圆心，便于后续插入到管道上。

鸿鹄CAD支持双命令模式，既能通过中文模糊搜索命令，也可使用中文命名图块，让绘图新手轻松快速上手。

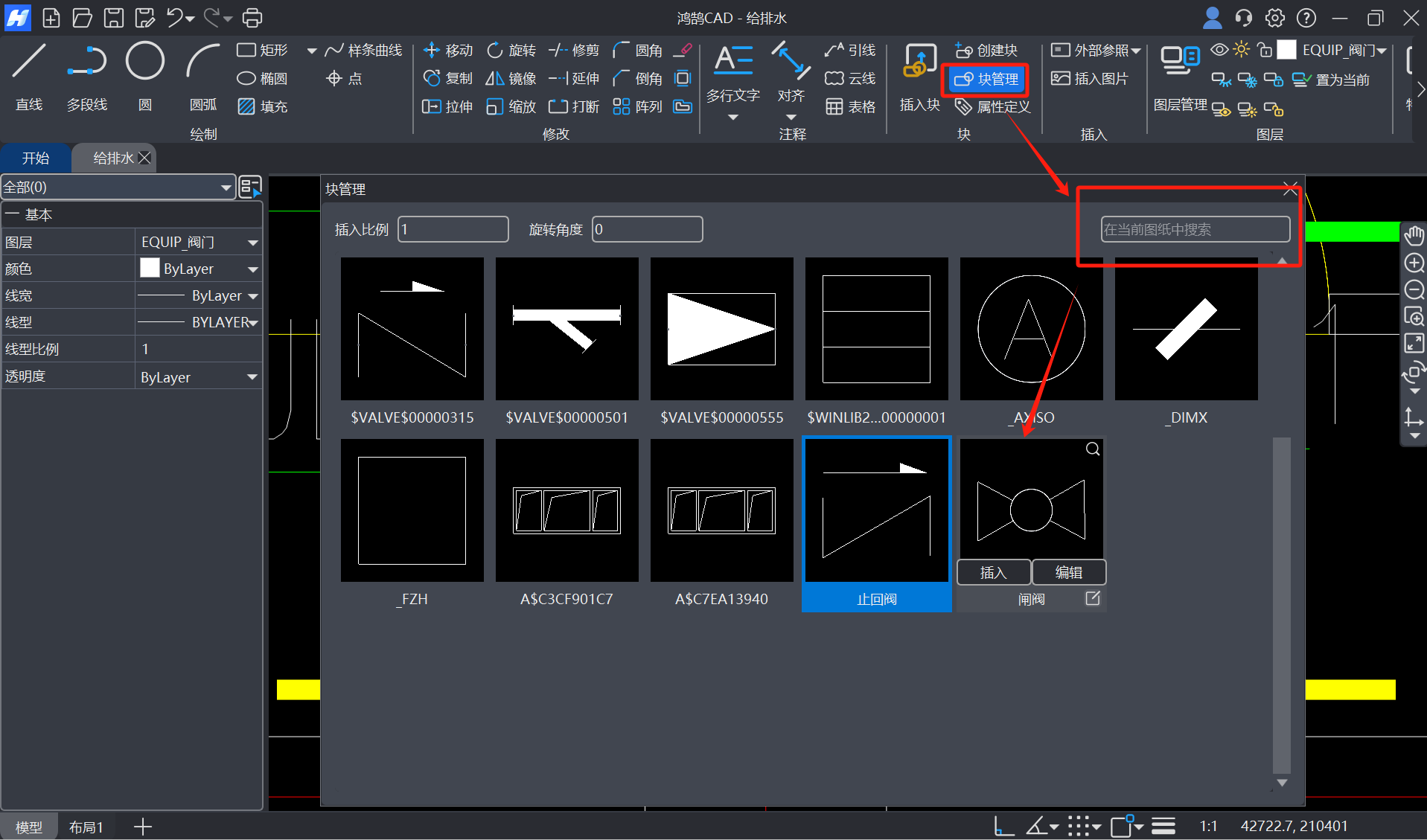

创建块后，可通过块管理页面右上角的搜索功能快速定位块名；页面还支持所有块的图案预览，避免因仅见块名无法确认图形而导致的选错与返工。

5.平面图绘制

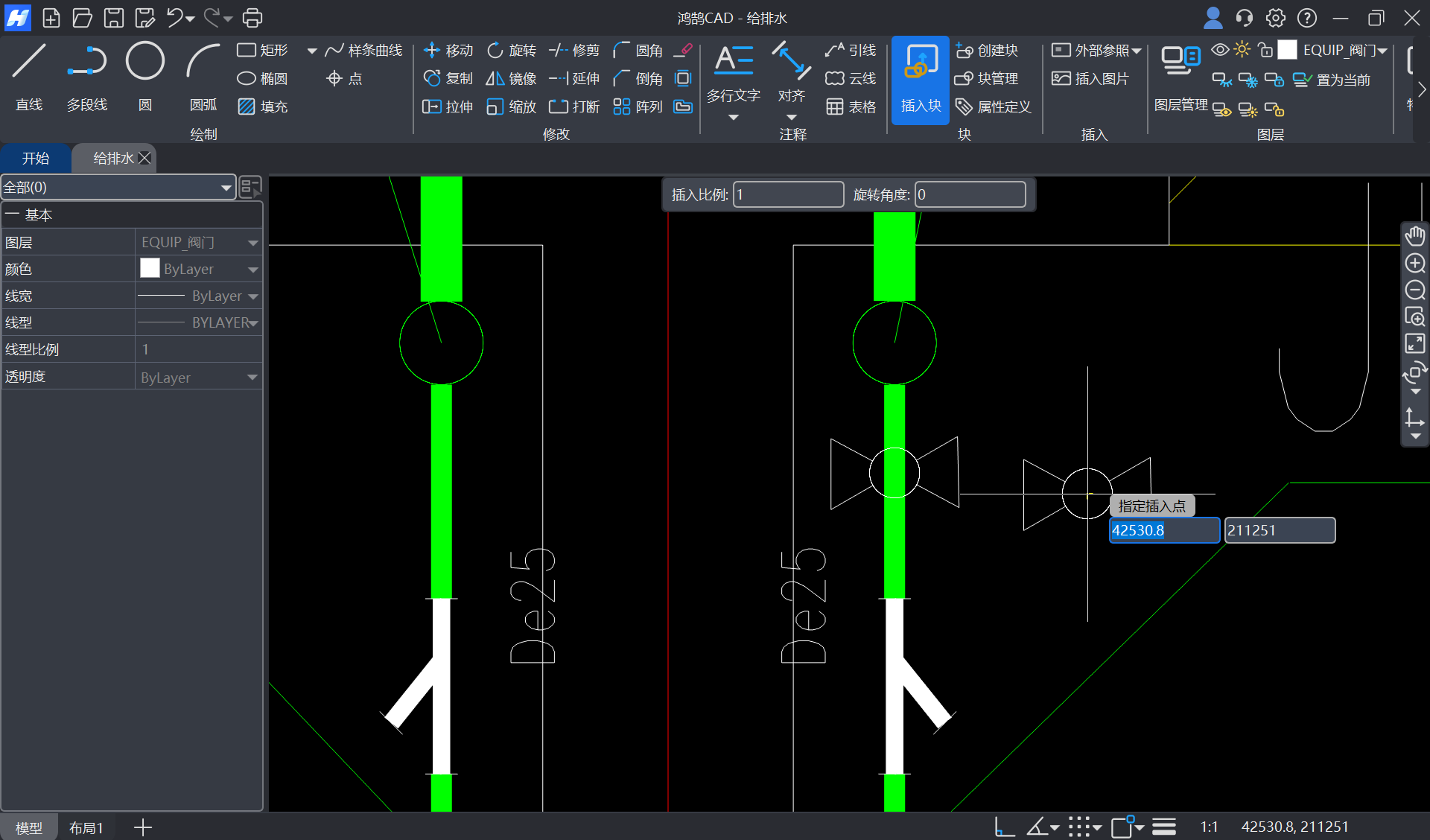

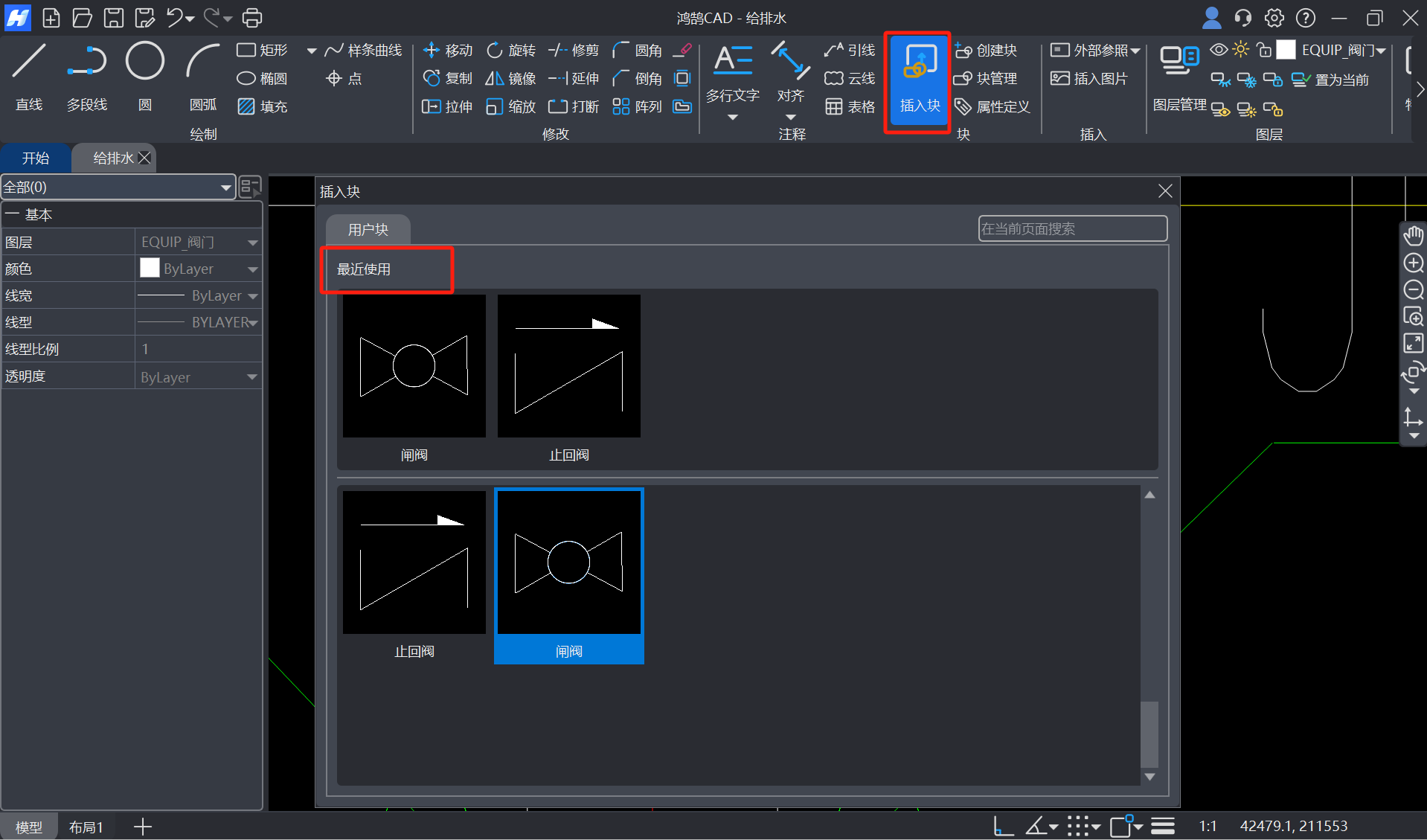

输入【INSERT】插入块命令时，系统会显示最近使用的块，这也是鸿鹄CAD的一大特色优势，便于快速调用，省去查找大量块的时间；双击所需图例即可插入到平面图中。

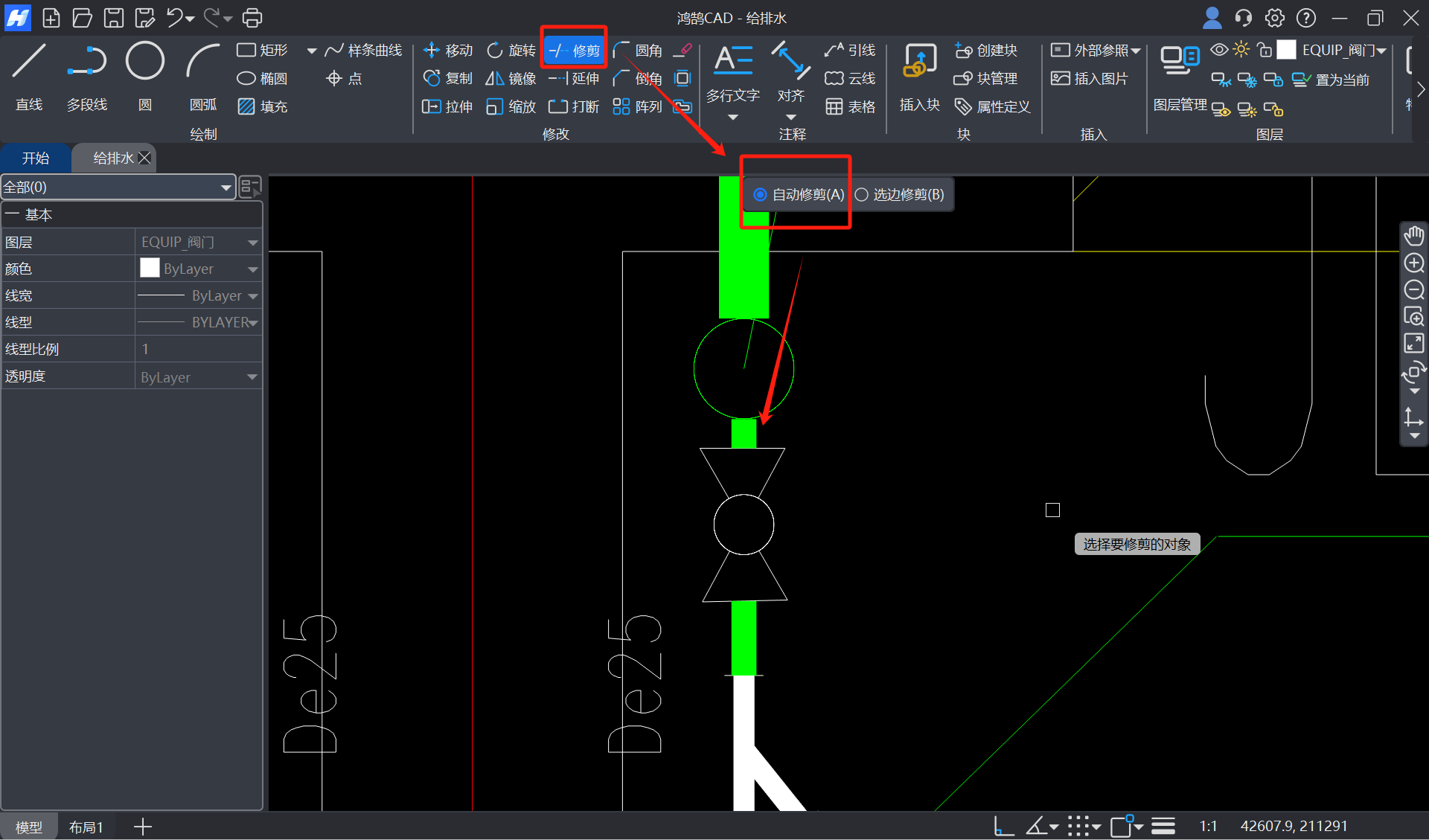

插入闸阀后，使用【TR】命令的自动修剪功能，可在块图源下修剪多余管线，完成效果详见下图。

给排水阀门图例是施工图中不可或缺的表达元素，绘制质量直接影响现场安装的准确性与效率。借助鸿鹄CAD轻量、高效、贴合国人的操作体验，工程师可快速完成从阀门符号绘制、标注到图块管理的全流程工作，让设计更规范、出图更高效。
