桥架工程量计算，都包含哪些呢？弯头、三通处如何计算？CAD快速看图中的“连续测量”、“标注分类管理”、“测量统计”功能，可以为您解决算量烦恼，跟着小编的讲解，循序渐渐，了解桥架工程量计算规则和识图要领。

一、了解桥架工程量计算规则

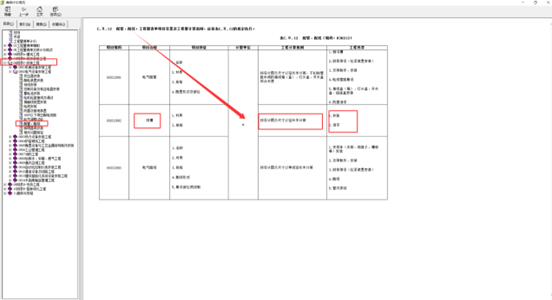

1、清单计价规范，桥架以“m”为单位，按设计图示尺寸以延长米计算，工作内容包含安装和油漆。不扣除弯头、三通等连接处工程量。

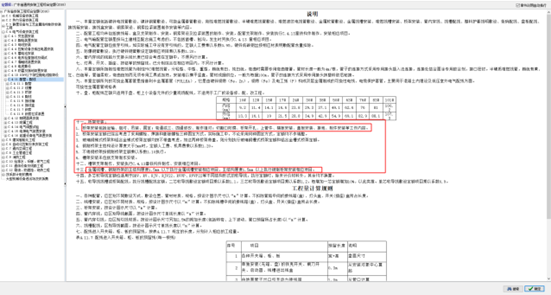

2、广东省通用安装工程综合定额（2018）说明中，桥架安装主要注意几点：

2.1 桥架安装包括运输、组对、吊装、固定；弯通或三、四通修改、制作组对；切割口防腐、桥架开孔、上管件、隔板安装、盖板安装、接地、附件安装等工作内容。

2.2 金属线槽、钢制桥架的主结构厚度1.5mm以下执行金属线槽安装相应项目，主结构厚度1.5mm以上执行钢制桥架安装相应项目。

2.3 桥架安装定额已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，定额均不作调整。

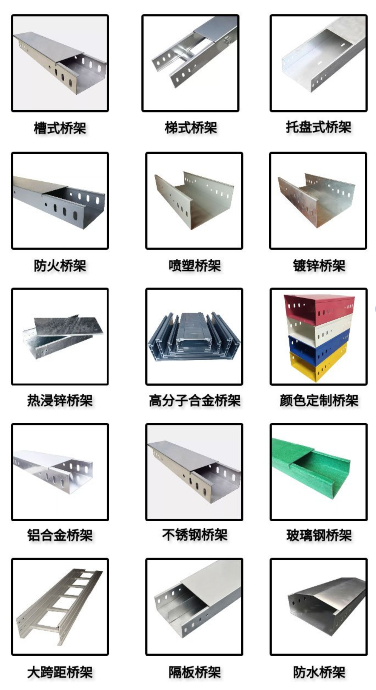

3、各类桥架图示。

二、识图

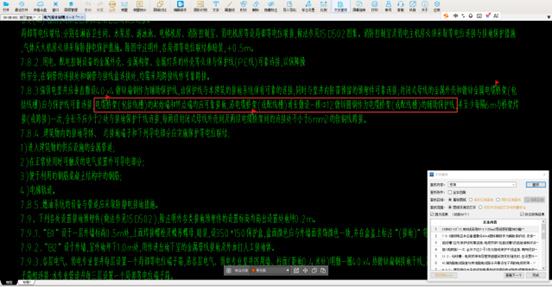

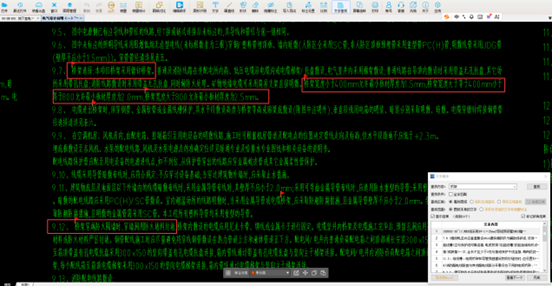

通过图纸设计说明和平面图中的信息，提炼出桥架材质，桥架材料厚度的选择，桥架安装接地要求等等。

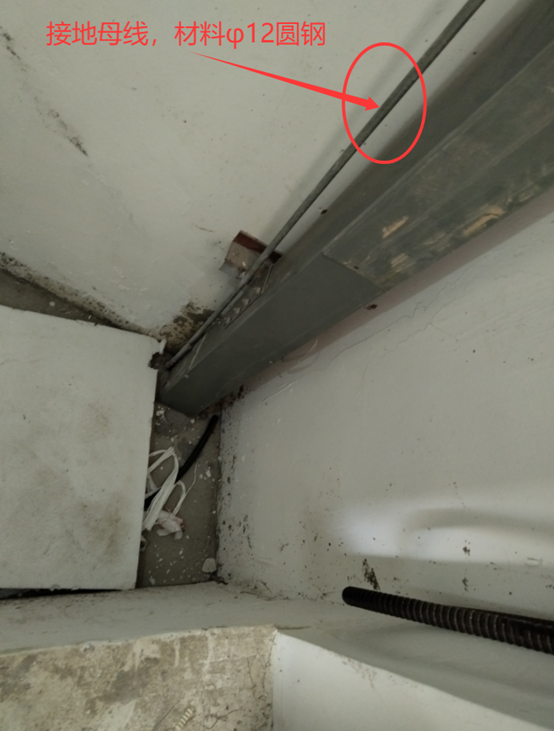

1、电缆桥架(包括线槽)的起始端和终点端均应可靠接地,沿电缆桥架(或配线槽)通长敷设一根φ12镀锌圆钢作为电缆桥架(或配线槽)的辅助保护线。

2、桥架选择:本项目桥架采用镀锌桥架。桥架宽度小于400mm允许最小板材厚度为1.5mm，桥架宽度大于等于400mm小于等于800允许最小板材厚度为2.0mm，桥架宽度大于800允许最小板材厚度为2.5mm。

3、桥架未经特殊标注均按照100*100设置，桥架距梁底100mm安装。

三、案例操作

以地下室为例，计算普通电缆槽式桥架工程量。

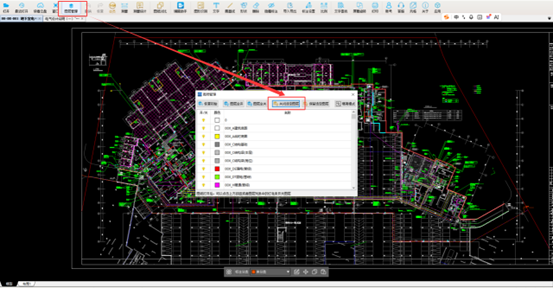

1、在计算工程量之前，利用CAD快速看图“图层管理”功能，关闭辅助图层，让桥架清晰可见。选择工具栏“图层管理”，点击选择关闭选择图层，会弹出“左键单击图元来选中其所在图层，右键完成，退出”

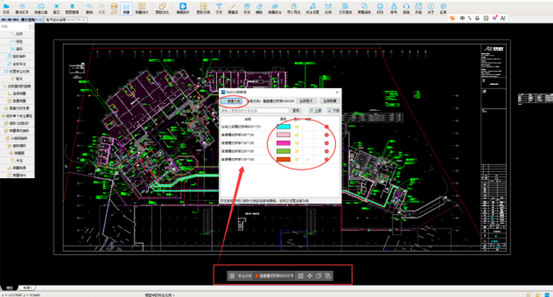

2、识别普通电缆槽式桥架。选择下方工具栏，标注分类管理，新建分类，选择颜色，区分不同规格的桥架，将要识别的800*150规格桥架置于当前。

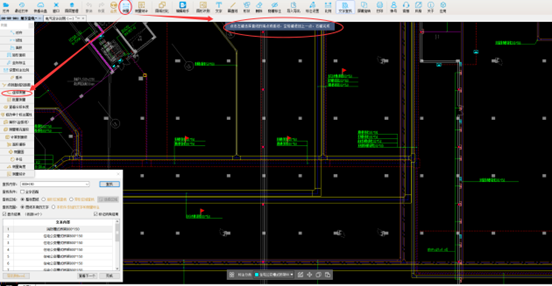

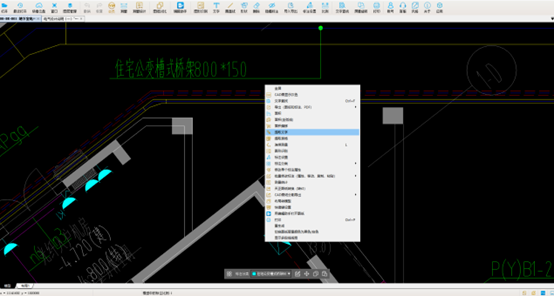

3、识别前，先通过鼠标右键“提取文字”，再进行“文字查找”，粘贴800*150，再选择“矩形区域查找”功能，选择区域（框选平面图位置），区域选择完成，点击查找锁定800*150桥架位置，凸显出来，便捷实用。

4、选择工具栏测量，“连续测量”功能，画线测量桥架工程量。

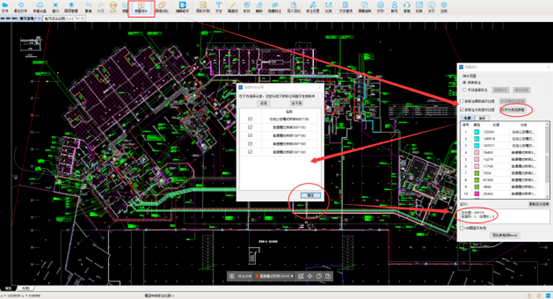

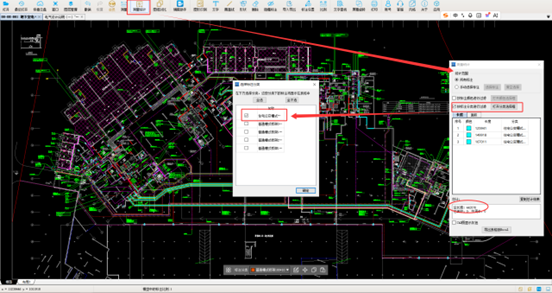

5、打开工具栏“测量统计”功能，按标注分类进行过滤，打开分类选择框，选择标注分类，系统自动汇总该规格桥架长度。

6、打开工具栏“测量统计”功能，按标注分类进行过滤，打开分类选择框，选择标注分类，全选，水平桥架总长度为698.72米，即φ12圆钢接地母线水平长度为698.72m。

7、还可以在测量统计功能框下，选择“导出表格到EXCEL”,进行工程量汇总，留底。

8、由此便可得出桥架相关工程量：

8.1住宅公变槽式桥架800*150*2mm厚：442.87m

8.2 普通槽式桥架300*150*1.5mm厚：101.57m

8.3 普通槽式桥架200*100*1.5mm厚：92.28m

8.4 普通槽式桥架150*100*1.5mm厚：40.57m

8.5 普通槽式桥架100*100*1.5mm厚：水平21.43m+垂直（层高4.8-配电箱安装高度1.5）=24.73m

8.6 φ12圆钢接地母线长度：702.02m

通过CAD识图中“标注分类”、“测量统计”“文字搜索”“图层管理”“连续测量”功能，在进行桥架算量的时候，可以分类计算各种规格的桥架；还可以导出EXCEL表格，进行统计或留底。
