通风防排烟工程量高效计算全攻略

通风防排烟工程量计算是建筑消防工程造价核算、施工管控的核心环节，可以借助CAD快速看图“图层管理”、“连续测量”、“图形识别”，可高效完成风管、风阀、风机等核心构件的工程量统计，大幅提升计算效率与准确性。

一、工程量计算规则

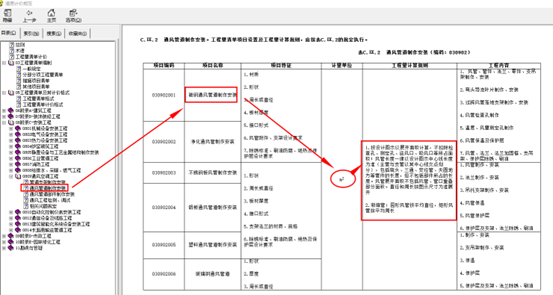

1、按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准（主管与支管以其中心线交点划分），包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件所占的长度。风管展开面积不包括风管、管口重叠部分面积。直径和周长按图示尺寸为准展开。

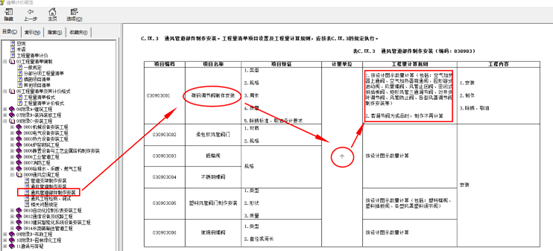

2、按设计图示数量以“个”为单位计算（包括：空气加热器上通阀、空气加热器弯通阀、园形瓣式启动阀、风管蝶阀、风管止回阀、密闭式斜插板阀、矩形风管三通调节阀、对开多叶调节阀、风管防止阀、各型风罩调节阀制作安装等）。

3、圆形风管的长度按管道中心线长度计算，矩形风管按设计图示周长乘以管道中心线长度计算，规格直径为内径，周长为内周长。

二、计量准备

（一）图纸准备

1、 核对图纸：

“打开”通风防排烟专业图纸，确保图纸比例与设计一致，可通过“测量”→“比例设置”校准，避免因比例偏差导致长度、面积计算错误。

2、图纸梳理：

重点查看设计说明，明确风管材质（镀锌钢板、玻璃钢等）、板材厚度、连接方式（法兰连接、咬口连接等）。

（二）CAD快速看图应用

1、测量类：

批量测量（快速统计风管等线性构件总长度）、连续测量（适配不规则风管线段测量）、弧长测量（针对弧形风管），可通过“测量”菜单快速调用；

2、识别类：

图形识别（批量统计风阀、风口等构件数量）、提取文字（快速提取构件名称、规格等信息），适配构件数量较多的场景；

3、辅助类：

图层控制（隐藏无关图层，聚焦通风防排烟相关构件）、标注分类（对不同类型构件进行颜色标注，便于区分统计）、提取表格（导出图纸中的设备材料表，辅助核对工程量）。

三、案例实操

（一）通风防排烟风管工程量

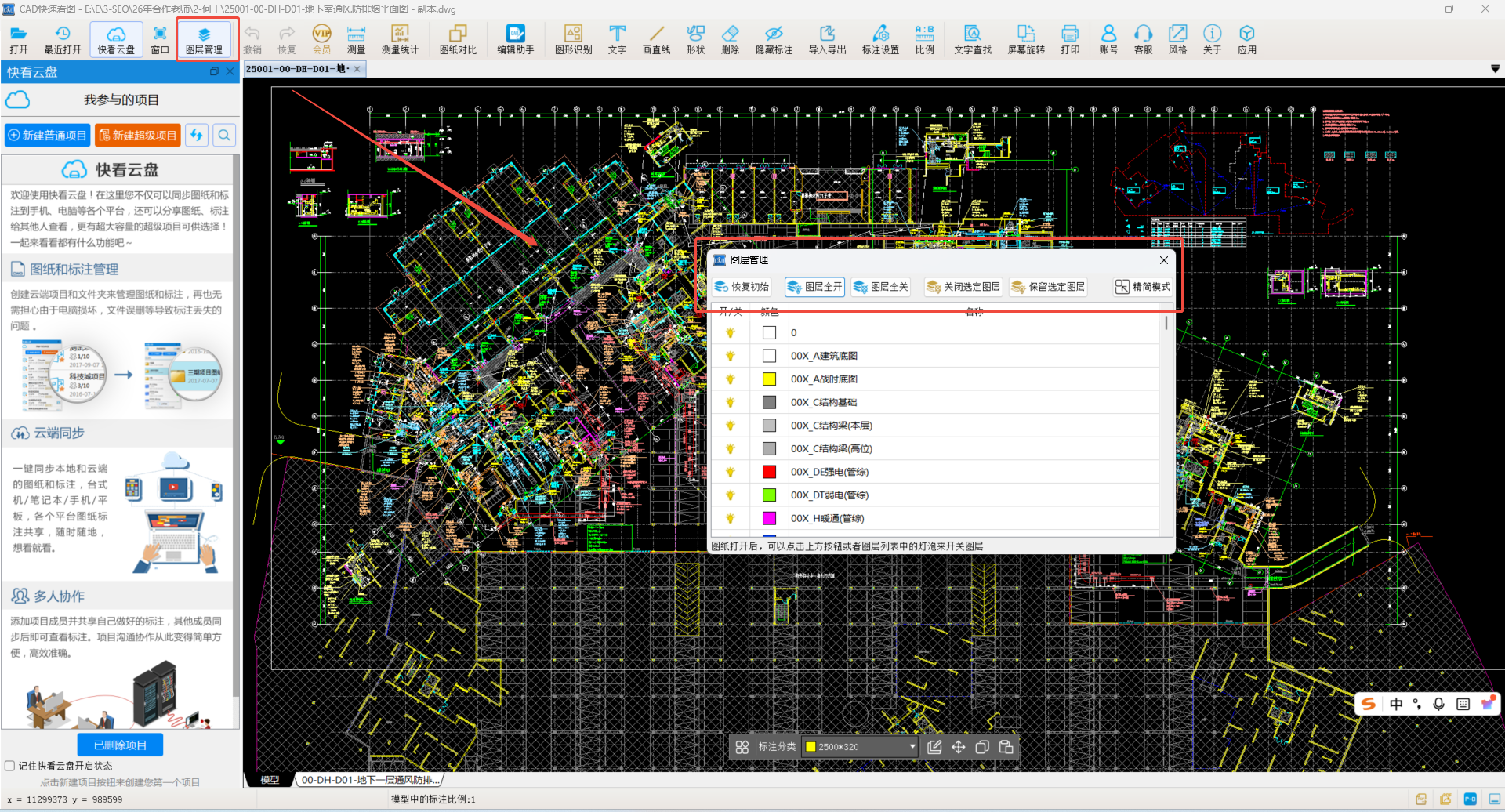

1、图层筛选：

点击CAD快速看图上方工具栏“图层管理”→“保留选定图层”，保留“风管”“风管管件”相关图层。

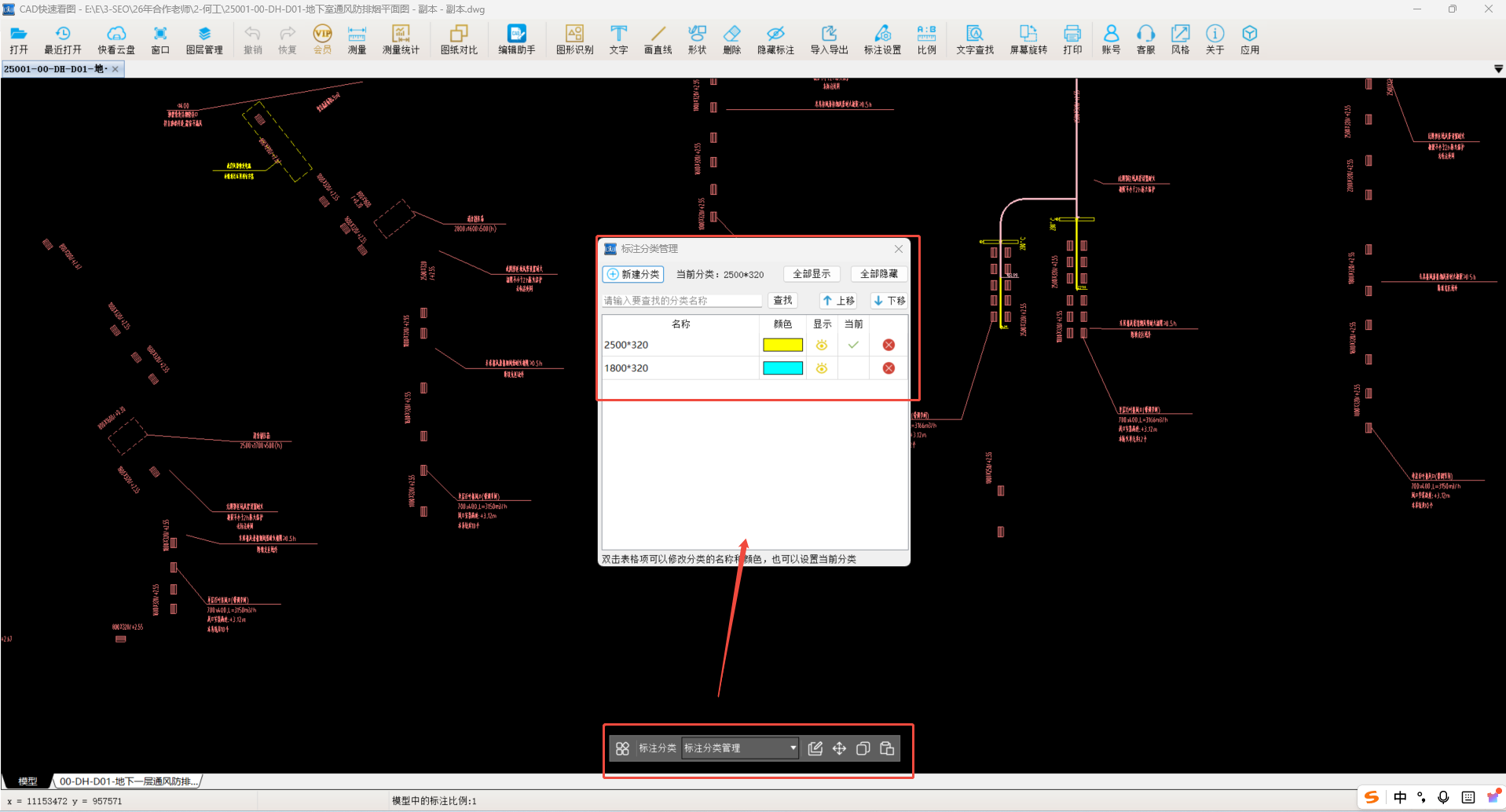

2、标注分类：

点击软件下方工具栏“标注分类”→“新建分类”→“选择颜色”→“置于当前”。

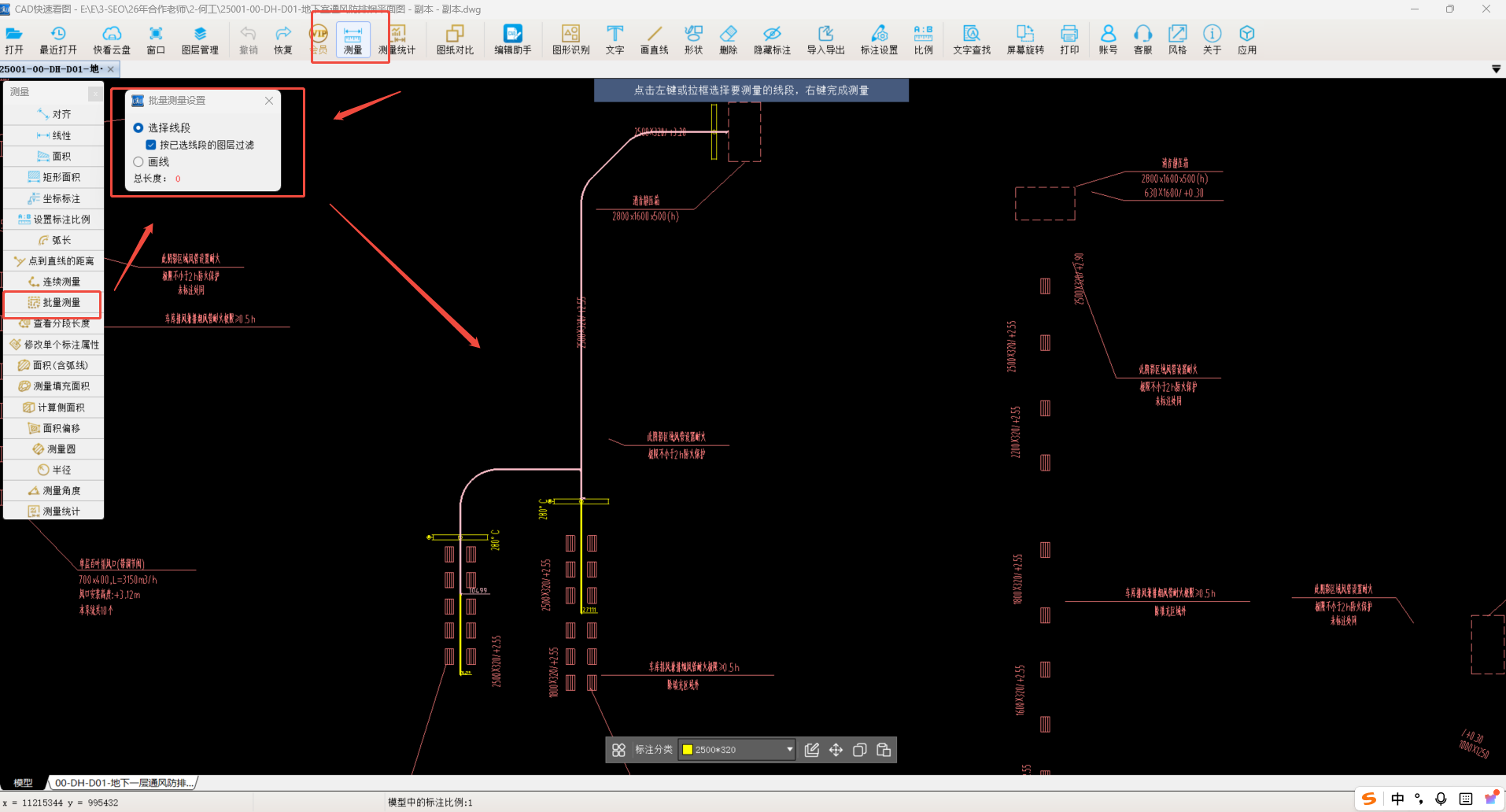

3、长度测量：

点击软件上方工具栏“测量”→“批量测量”，勾选“按已选线段的图层过滤”，框选同一规格、同一材质的风管线段（选中后线段高亮显示），软件实时显示总长度，右键确定即可完成该规格风管长度统计；若存在弧形风管，切换至“弧长测量”功能，点选弧形风管边线，即可获取弧长数据。对于断开的风管线段/变径处中心点，可使用“批量测量”中的“画线”功能补画连通线段，确保测量长度准确。

4、展开面积计算：

根据风管断面形状，套用对应公式计算，软件可辅助计算，无需手动核算：

a.矩形风管：

展开面积=（风管长边+风管短边）×2×风管总长度

例：2500×320镀锌钢板风管，总长度41.33m

展开面积=（2.5+0.32）×2×41.33=233.10㎡；

b.圆形风管：

展开面积=π×风管内径×风管总长度（圆形风管按平均直径计算）；

（二）风阀、风口工程量计算

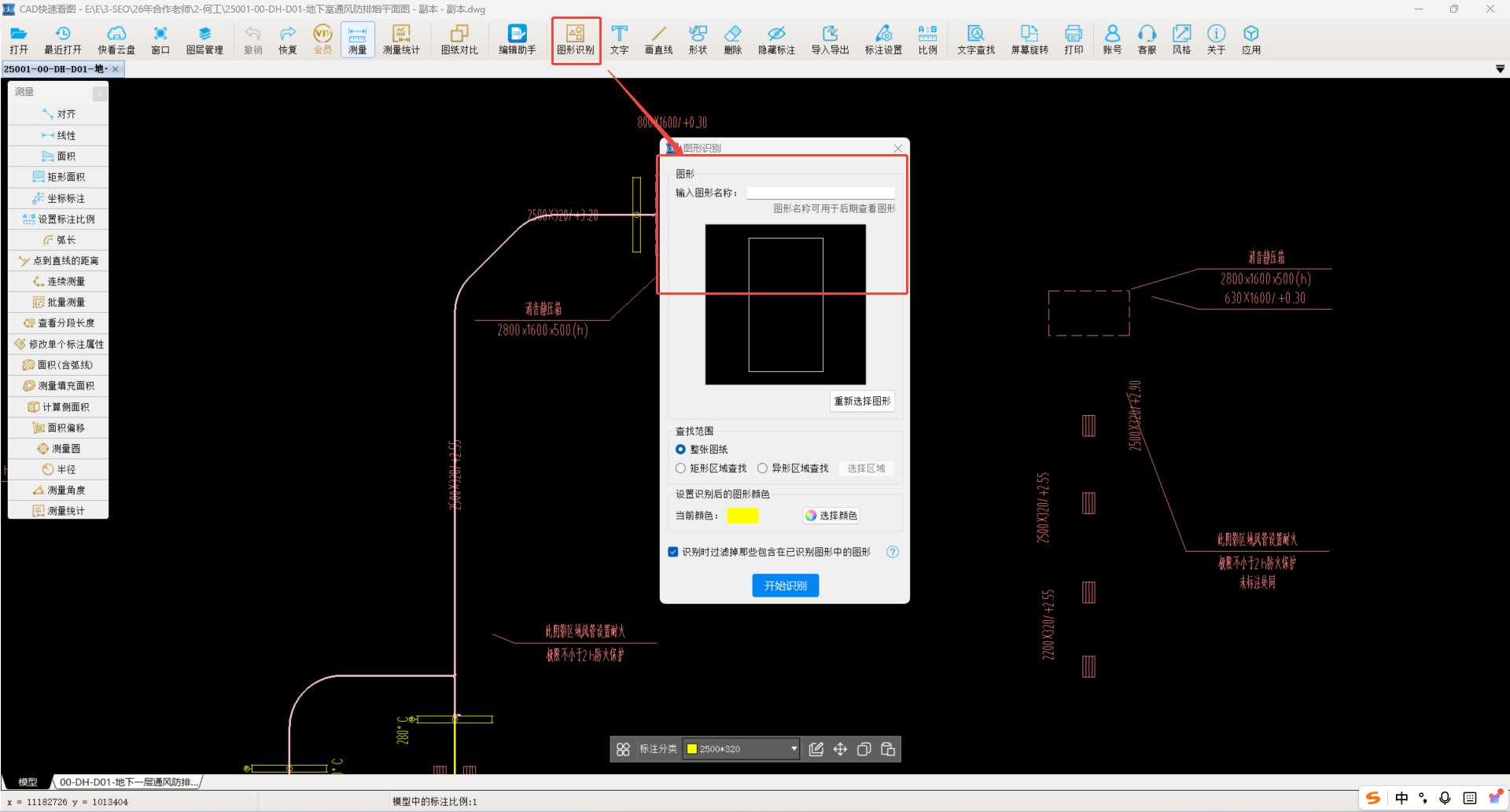

1、图形识别：

点击软件上方工具栏“图形识别”功能，框选目标风阀（或风口）图例，右键弹出对话框，输入构件名称（如“280℃防火阀”），限定搜索范围矩形区域/异形区域，启动识别；识别完成后，通过“查看已识别图形列表”功能，统计不同规格、类型的风阀、风口数量，可直接导出统计表导入Excel。

（三）排烟风机工程量计算

按设计图示数量以“台”为单位计算，需区分风机类型（离心式、轴流式、屋顶式等）、风量、风压、安装方式（落地式、吊装式），风机减震器安装含在风机安装子目内，不单独套用。数量对照图纸及设备表。

（四）其他辅助构件工程量计算

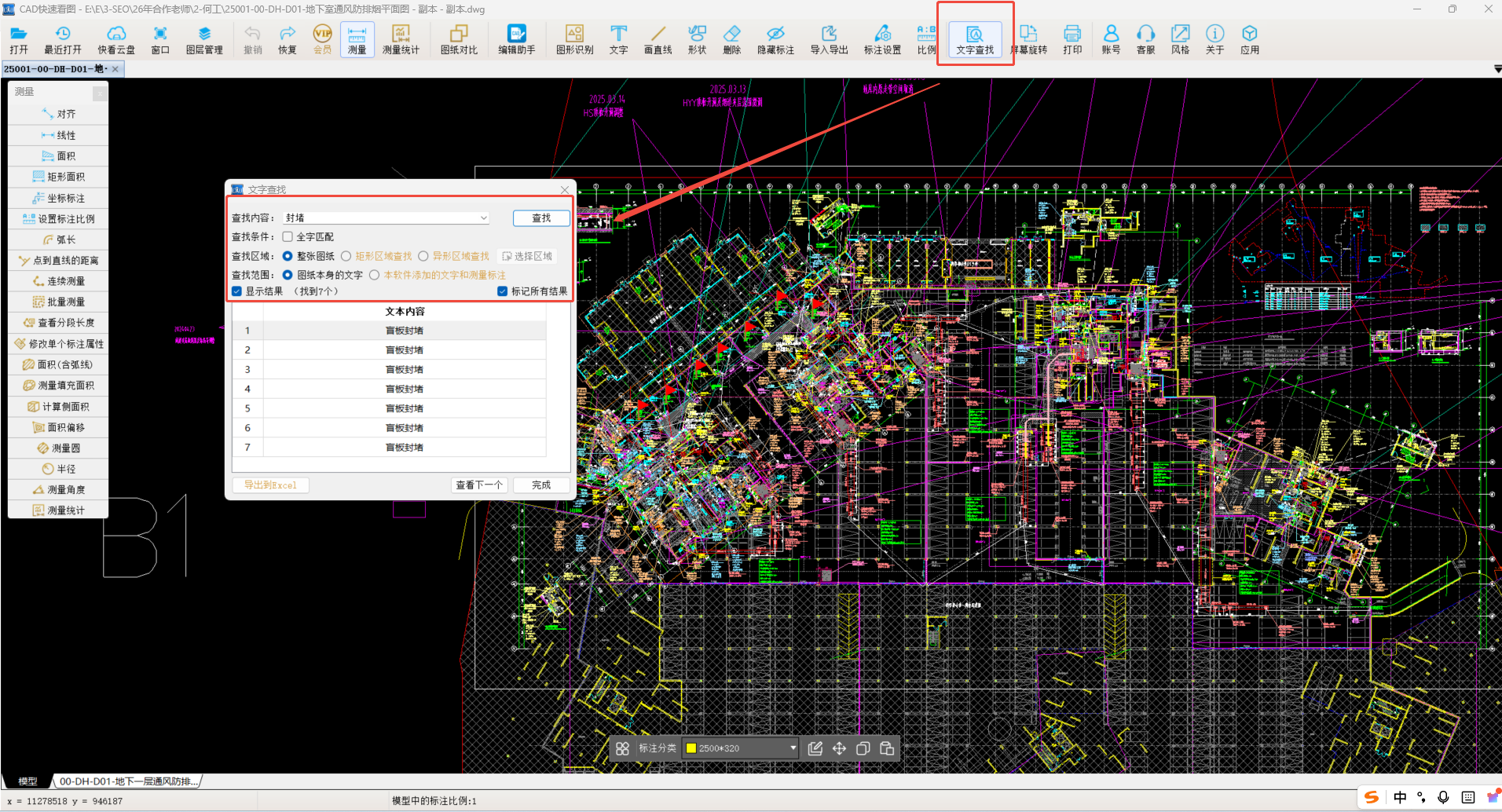

1、防火封堵（容易漏项）：按设计图示尺寸以“处”或“㎡”为单位计算，穿墙、穿楼板封堵按图示数量以“处”计算，大面积封堵按展开面积以“㎡”计算，“文字查找”→输入“查找内容”，完成区域内搜索。本工程共7处。

2、防火包裹：按设计图示风管展开面积以“㎡”计算，不扣除阀门、风口所占面积。在风管展开面积基础上，结合设计说明中的防火时限和材料，统计防火包裹工程量。操作方法同风管工程量一致。本段防火包裹规格2500*320，长度32.36m。

展开面积=（2.5+0.32）×2×32.36=182.51㎡；

利用CAD快速看图计算通风防排烟工程量，核心是“熟悉计量规则+熟练运用软件功能”，通过前期图纸核对、后续精准测量识别/测量，可大幅提升计算效率与准确性，满足工程造价、施工管控的实际需求。
