协同操作及快速对量如何利用CAD快速看图实现

在市政、机电、园林等工程领域，CAD 图纸是项目推进的核心载体，而“图纸协同”“工程量核对”“多方对量”是贯穿设计、施工、造价全流程的关键环节。传统模式下，图纸版本混乱、沟通低效、算量耗时、对量争议多等问题，严重拖慢造价人工作进展。

CAD 快速看图凭借“导入导出”“多端同步”智能测量、“云端协同”等核心能力，重构工程算量与协作流程，实现“多人实时协同”“数据精准可追溯”，全面提升工程管理效率。

一、CAD 快速看图：协同与对量的核心能力

（一）云端协同：打破时空限制，实现多人实时协作

1.快看云盘：项目图纸集中管理，多端同步

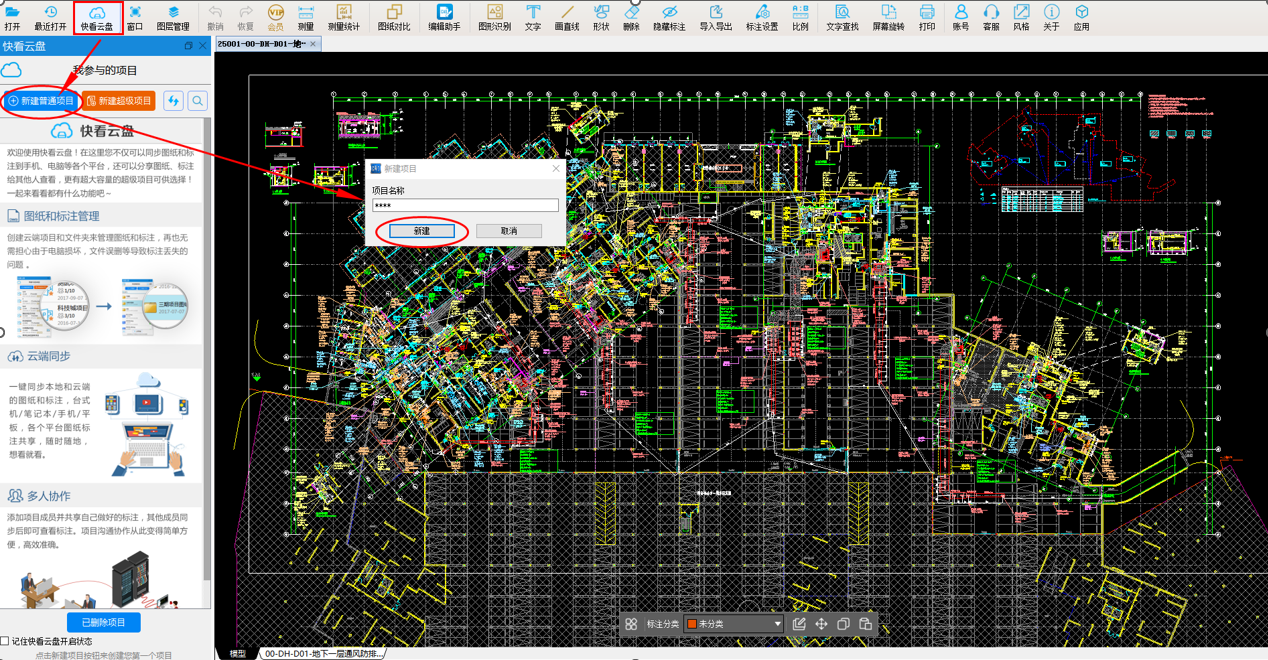

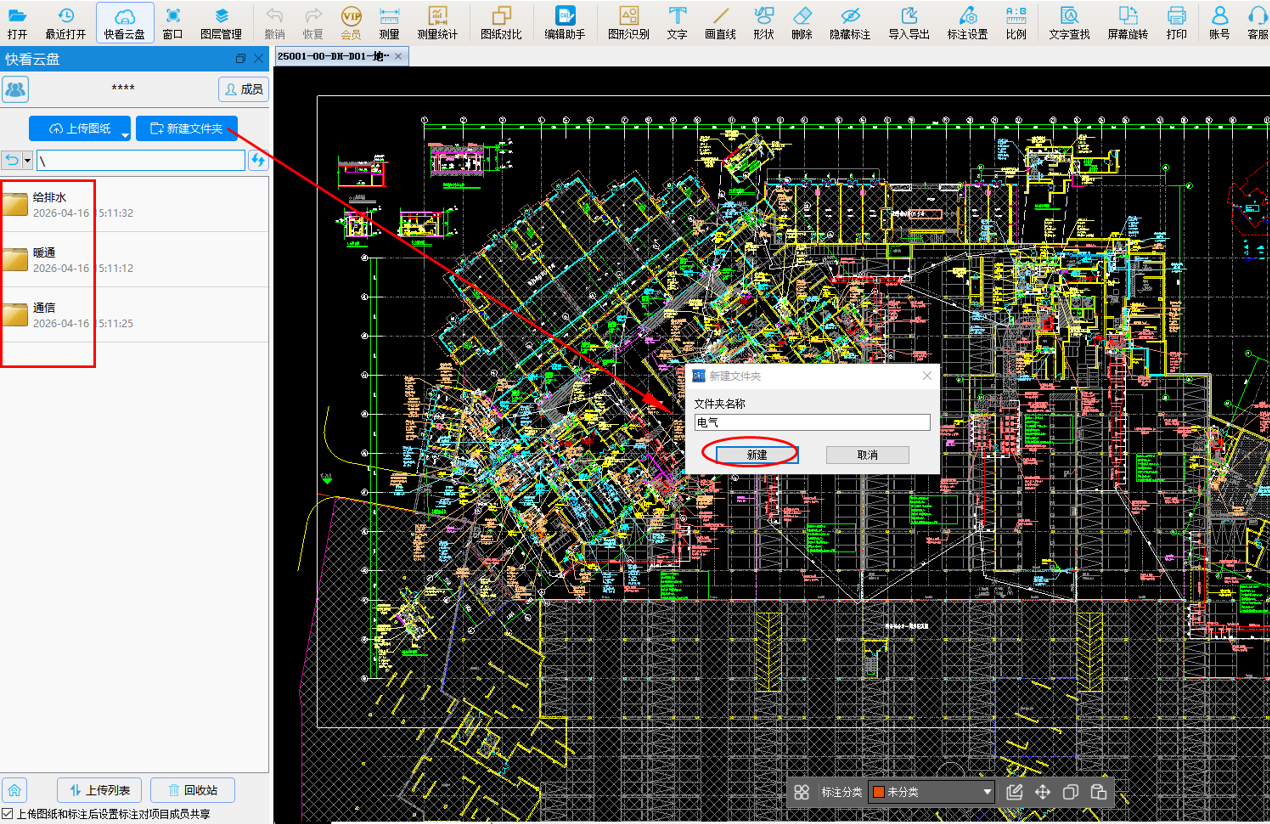

项目经理创建项目文件夹，新建各专业文件夹上传最新图纸并设置成员权限，所有参与方登录账号即可查看，告别多版本混乱。

支持电脑、手机、平板多端同步，现场用手机打开云端图纸，办公室电脑实时更新，随时随地调取图纸。

2. 实时标注共享：问题精准定位，沟通零障碍

2.1支持云线、引线、文字、圈注等标注，可 @相关负责人，标注内容实时同步，所有成员可见。

2.2现场人员发现管线冲突、苗木位置错误等问题，手机标注并附说明，后台人员立即接收，无需往返沟通。

3. 版本追溯与权限管控：数据安全可查

自动记录图纸修改、标注历史，明确时间、人员、内容，出现争议可追溯；支持查看、编辑、下载等分级权限，防止图纸泄露与误修改。

(二）高效对量：多方数据对齐，快速解决争议

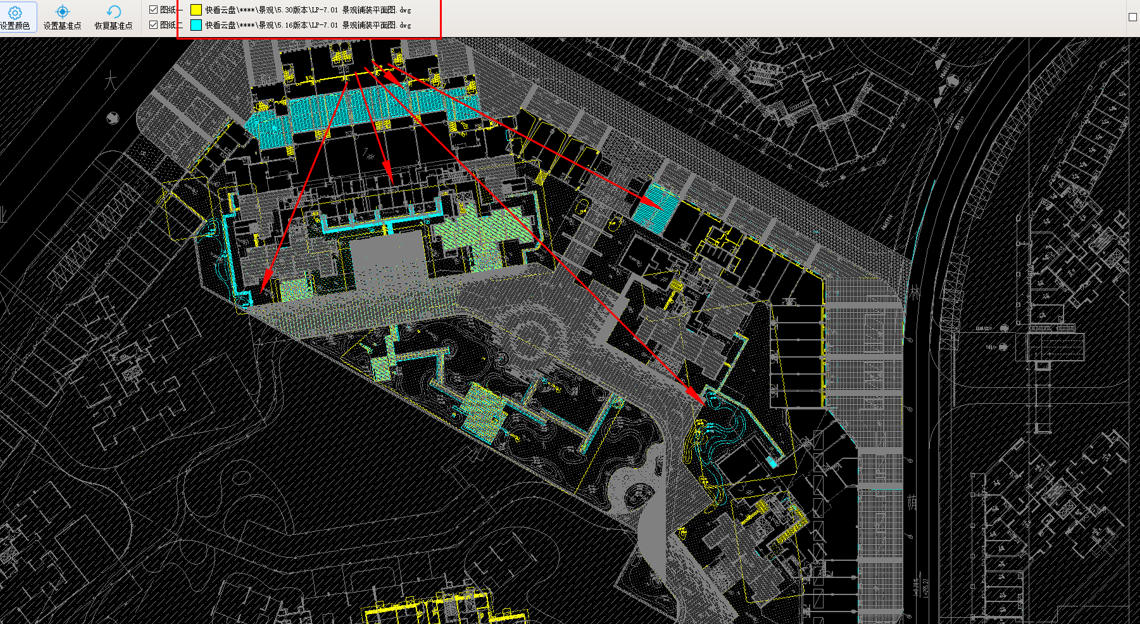

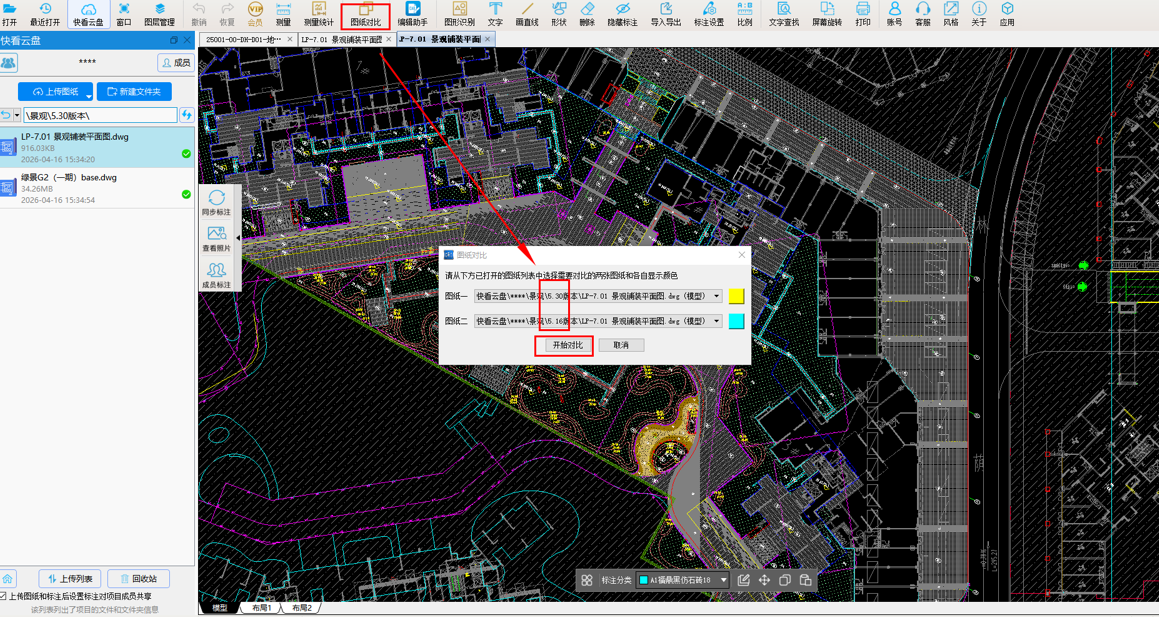

1. 图纸对比：快速定位变更差异

2. 协同对量：多方同步核对，依据清晰

造价、施工、监理同时打开云端图纸，共享测量数据与标注，针对争议项，直接定位图纸位置，查看测量过程与依据，现场沟通、现场确认，减少反复沟通。

3. 数据闭环：算量 - 核对 - 确认全流程可追溯

从算量到对量的所有操作、数据、标注均留存云端，形成完整记录，作为结算依据，避免 “口说无凭”，保障各方权益。

二、实战应用：市政与绿化工程协同对量全流程

1.    图纸预处理

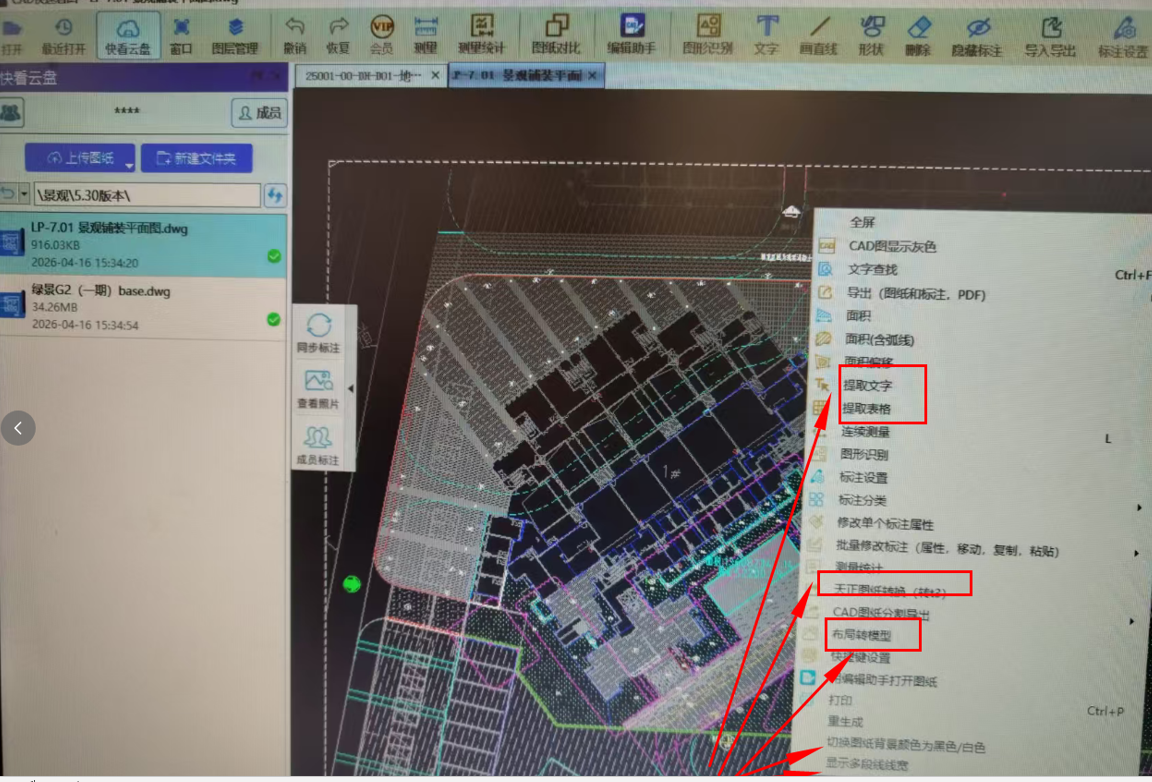

鼠标右键CAD快速看图弹出工具栏，选择统一转为 T3 格式，布局转模型，调整比例，确保图纸规范。

2、云端协同部署

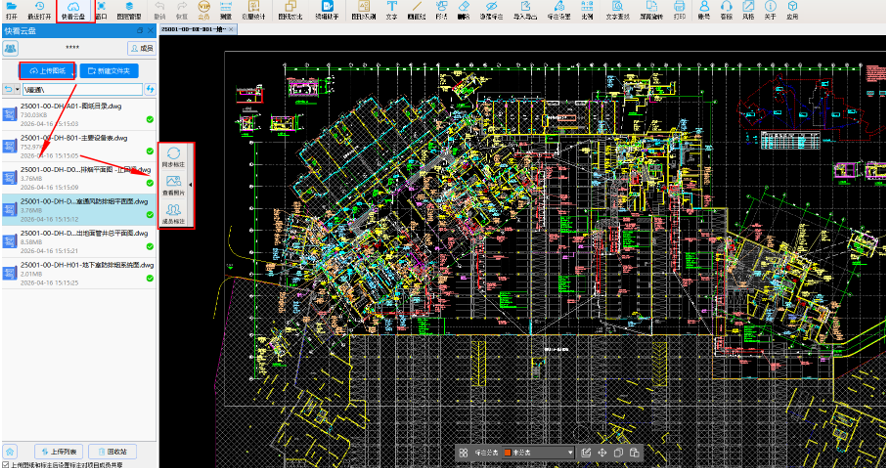

创建项目，上传图纸，添加设计、施工、造价人员，分配权限。

3、智能算量

3.1 前期规范统一：统一图纸版本、比例、图层命名、算量规则，明确计量口径，减少后期争议。

3.2分层分工协作：按专业拆分图纸，专人负责专项算量，云端同步数据，汇总后整体核对，提升效率。

3.3善用图层过滤：批量测量、图形识别时按图层过滤，精准提取目标构件，避免干扰。

3.4现场 + 后台联动：现场手机标注问题，后台及时处理，实时同步，减少信息差。

3.5数据及时备份：导出算量、对量完成后导出数据与图纸，云端 + 本地双备份，防止丢失。

4、多方对量

同步打开图纸，核对管线长度、构件数量，争议处定位查看，快速确认，导出对量报告签字确认。

对个人，简化操作、提升算量效率；对团队，实现多人实时协作、信息同步、数据精准；对项目，缩短对量周期、减少争议、保障结算、推进交付。利用CAD快速看图实现协同操作及快速对量
