工程人福音！一键提取图纸文字，告别手动打字

建筑工程施工管理工作中，涉及大量文书资料编制，涵盖施工组织设计、专项施工方案、各类报告文件、招投标技术标撰写、项目概况说明、工程量清单项目特征描述等诸多文字内容。此类资料编辑工作量大、耗时费力，人工录入不仅效率低下，还极易出现文字疏漏、错别字等问题，长时间面对电脑伏案编写，劳动强度高，最终文档依旧难免存在疏漏问题。

借助 CAD 快速看图的“文字提取”与“表格提取”功能，可一键提取图纸内容，轻松完成文字摘抄，便捷高效，有效规避录入差错。

一、文字提取功能

（一）功能介绍+应用场景

1、应用场景：提取图纸设计说明、项目信息、构件标注、技术参数、图集备注等文字内容，用于资料编制、清单项目特征录入、交底、竣工资料等信息摘抄。

a.设计说明摘抄：提取总图说明，结构/ 给排水/电气施工说明，绿化设计总则，管材规格，苗木选型要求，规范条文，图集号引用，直接通过“提取文字”功能复制粘贴到 Word 施工方案、技术交底、竣工资料。

b.构件标注快速摘录：管网井号、管径、埋深、苗木名称规格、材料型号、做法备注，不用逐行抄录。

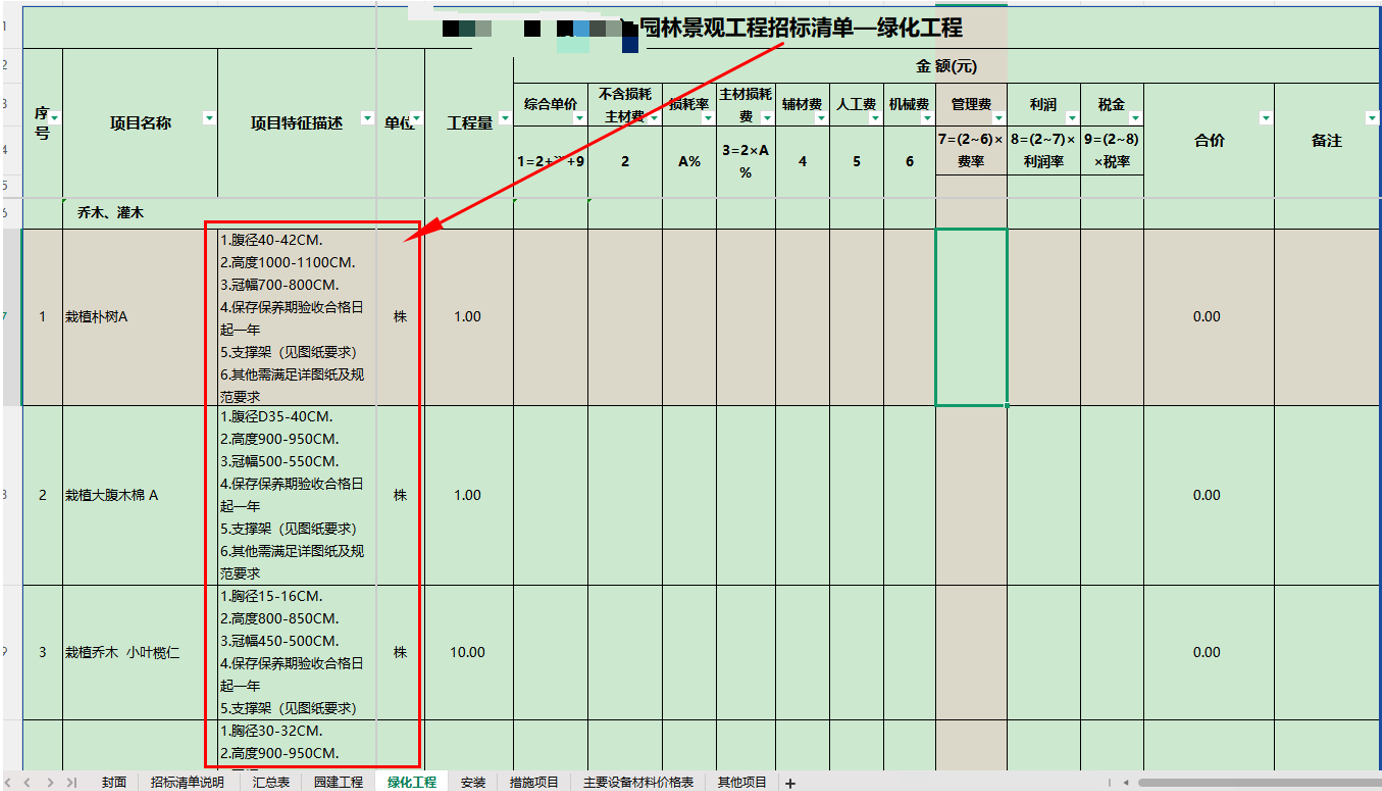

c.清单项目特征录入：造价编制时，直接提取图纸文字填充清单项目特征、项目描述，替代手动输入。

2、便捷程度：操作简单，只需框选区域即可自动识别文字并复制，无需手动打字，效率高、出错少；

（二）操作流程

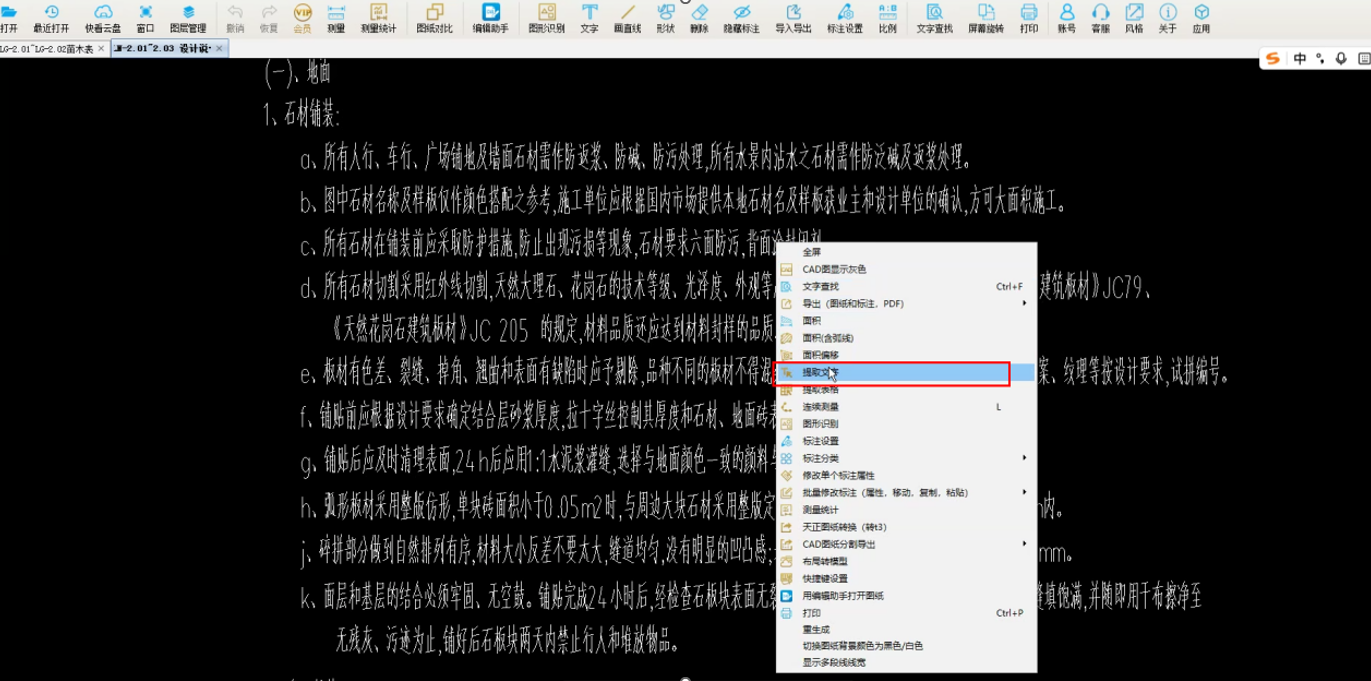

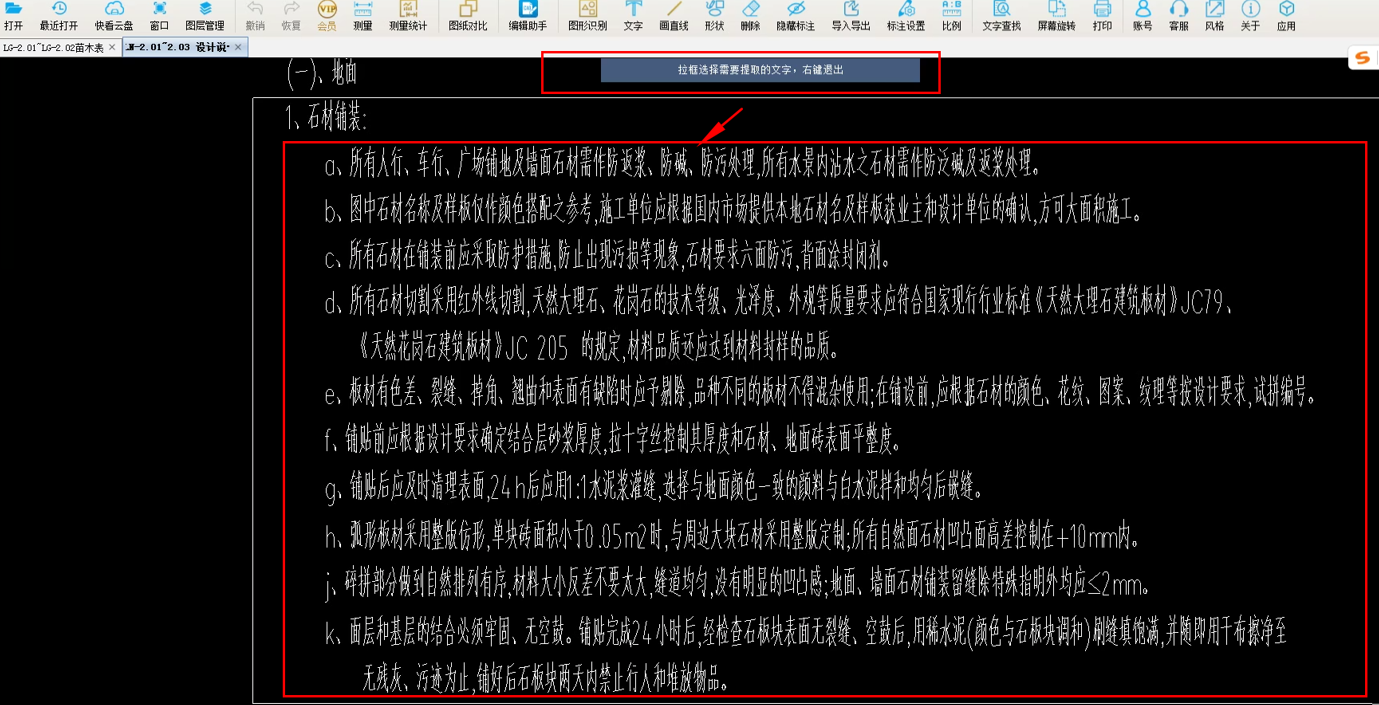

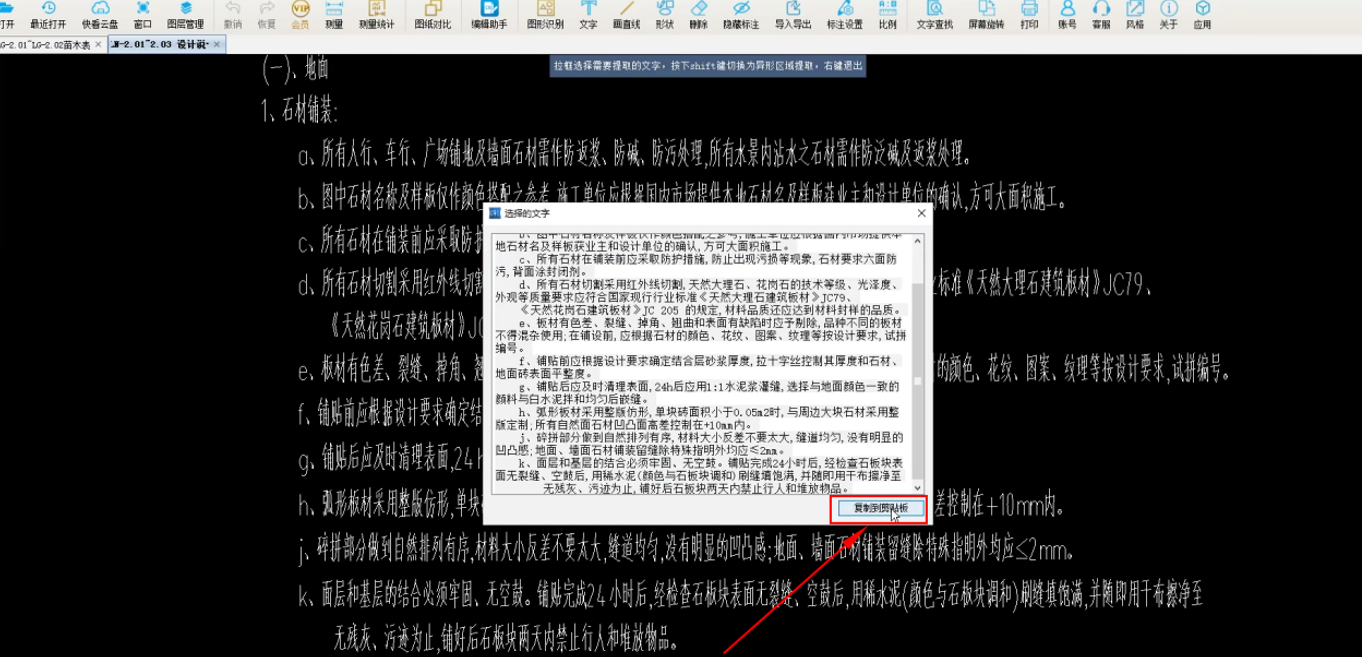

1、CAD快速看图打开图纸 → 右键“提取文字” → 鼠标框选整段文字 → 自动识别弹出文本框 → 直接复制到 Word/Excel/造价软件。支持矩形框选 + Shift 异形区域框选。

无需 AutoCAD 完整版、无需字体补齐、开图快，不卡顿。

支持单行、多行标注、图层文字。

提取文本可直接二次编辑、删减、排版。

必须完整框选整行/整段，只框半行文字提取失败。

二、表格提取功能

（一）功能介绍+应用场景

1、应用场景：提取图纸内苗木表、管材参数表、材料统计表、门窗表、钢筋表、管网参数表等各类工程表格，一键导出 Excel，用于工程量统计、报价、材料报审、台账整理、预算算量。

a.苗木清单/规格表提取：绿化项目苗木名称、胸径、高度、冠幅、数量直接导出 Excel，快速做工程量统计、采购报价。

b.管网参数表、管材规格表：井参数、管径、壁厚、埋深、接口形式表格提取，用于管网算量与台账。

c.材料明细表、设备表：工程量简表土建/安装材料参数、构件统计，替代手工逐格录入 Excel。

d.图纸附表复核、审计对账：提取表格数据后直接做 Excel 验算、数据核对、差异对比，减少手工抄表误差。

2、便捷程度：操作便捷，完整框选即可导出表格，自动保留行列格式，省去手工抄表工作。

（二）操作流程

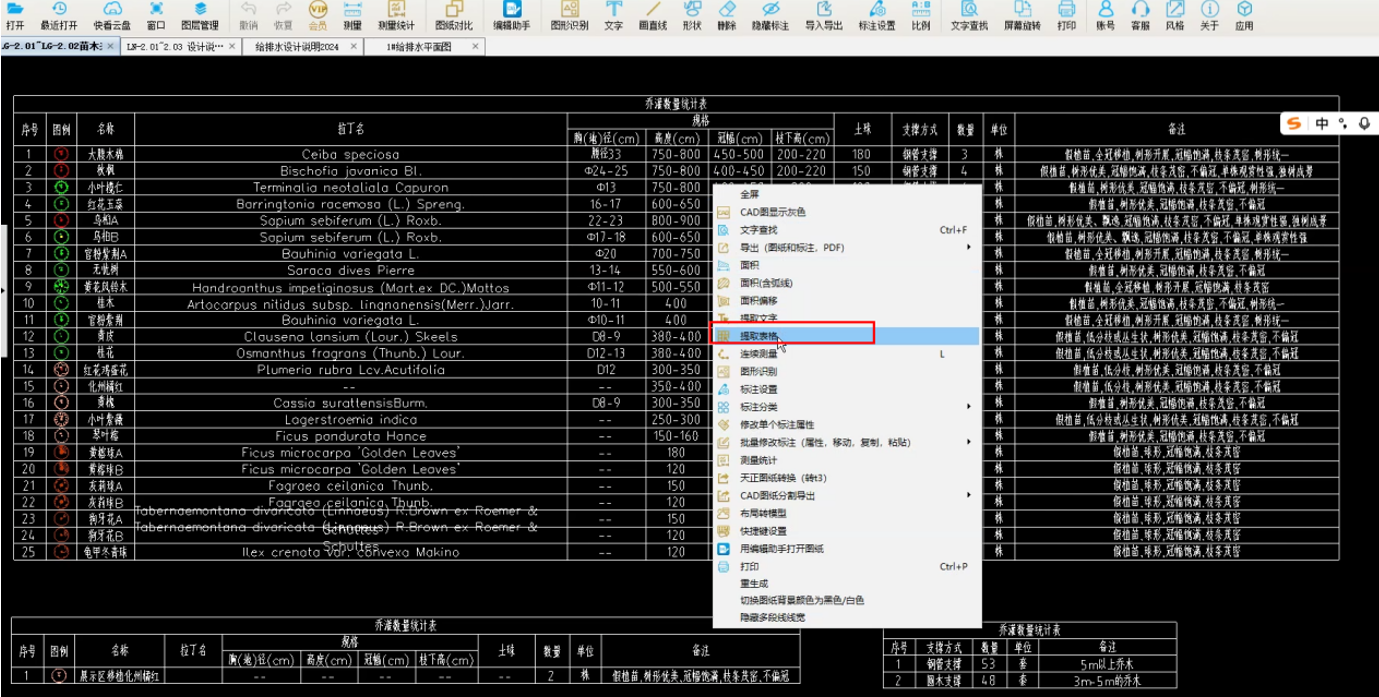

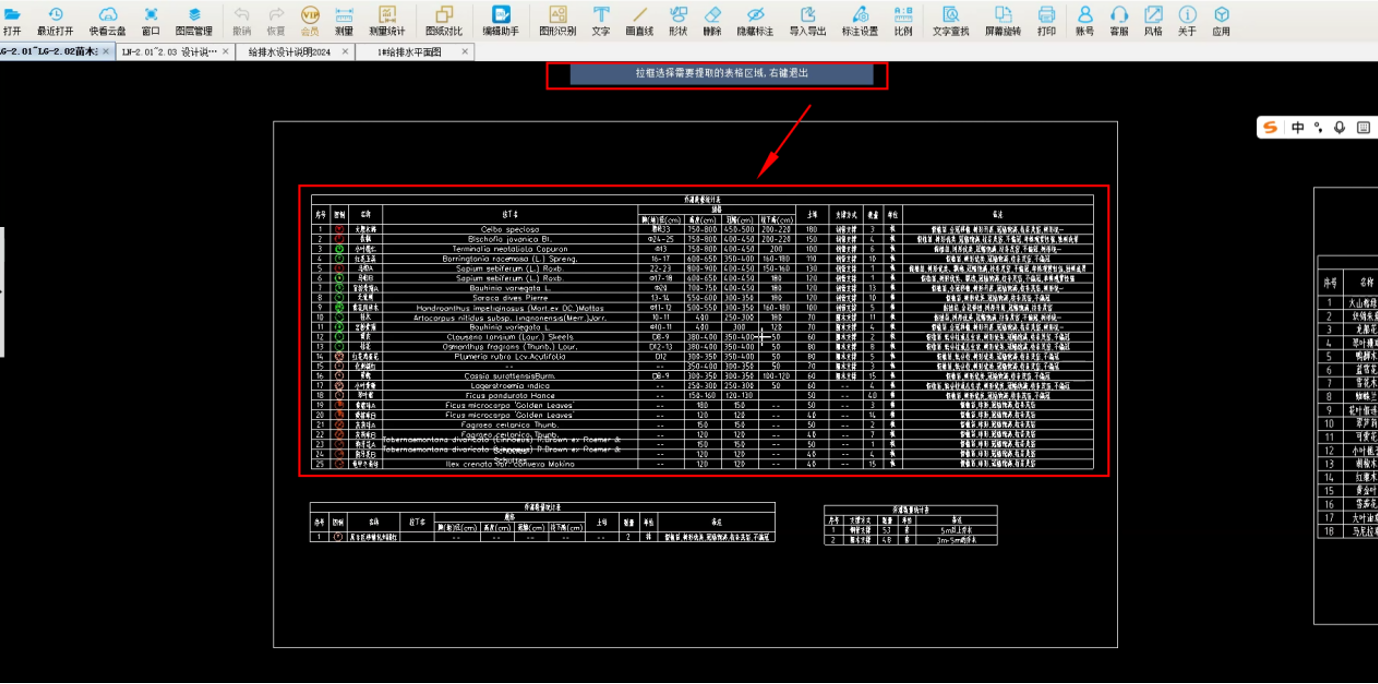

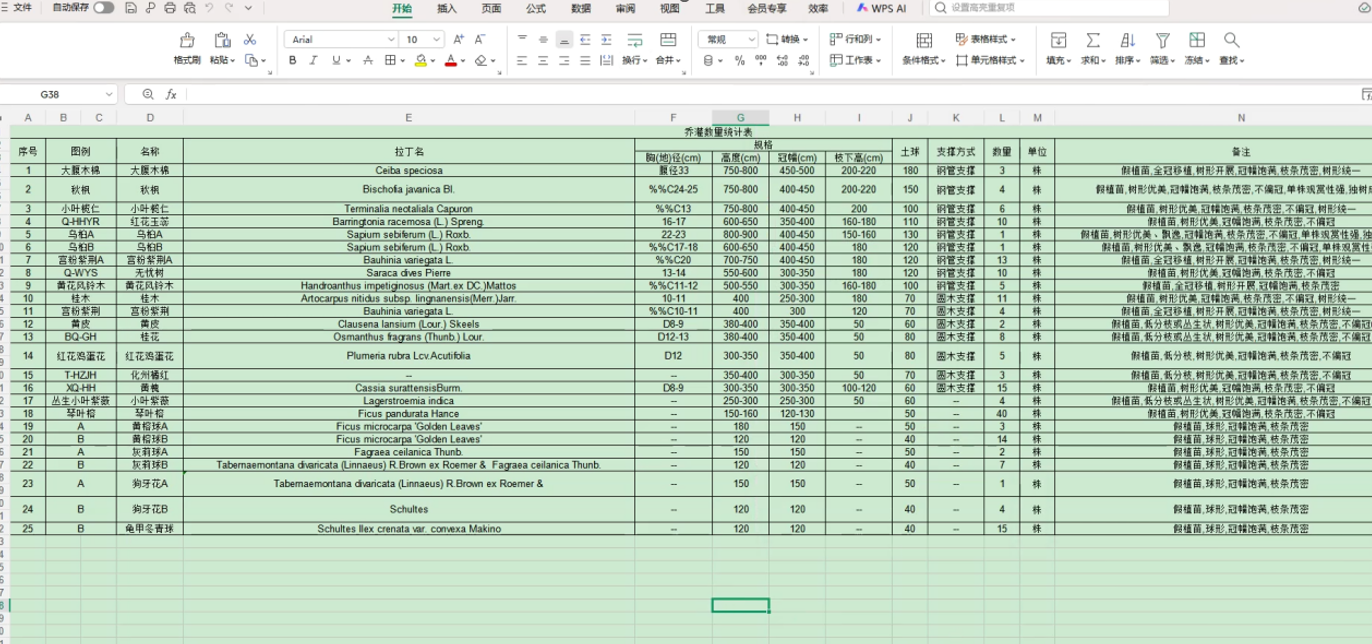

打开图纸 → 右键“提取表格”→ 完整框选整张表格边线 → 选择保存路径 →键导出 Excel 文件，自动打开表格可直接编辑。

10 秒内完成整张表格导出，自动匹配行列结构、保留原数据格式，零手动录入。

兼容 CAD 原生表格。

直接生成标准.xlsx，支持 Excel/WPS 二次编辑、加单价、求和、筛选、做报价单

结构还原度高，行列不乱，无需大量排版调整。

三、避坑要点

1、框选必须完整包裹整行文字，只框一半会提取不全、乱码。

2、纸字体缺失、字体乱码会导致提取内容残缺，建议先转T3 格式再提取。

3、块内文字、炸开线条文字、扫描图纸图片文字无法识别提取。

4、不要零散多次框选，尽量整段一次性框选，排版更整齐。
