地下室火灾报警系统计算：实操与案例

地下室火灾报警系统的工程量计算，是造价核算、施工备料、进度管控的核心环节，传统手工算量不仅效率低下，还易因管线复杂、设备密集出现漏算、错算问题。凭借CAD快速看图图形识别、批量测量、图层管理等核心功能，可实现地下室火灾报警系统“设备统计→管线计算→汇总核对”高效落地，尤其适配地下室多分区、管线交叉的场景。本文结合实际项目实操案例，详细拆解软件操作流程，手把手教你用CAD快速看图完成计算，兼顾规范性与实用性，新手也能快速上手。

一、计算规则

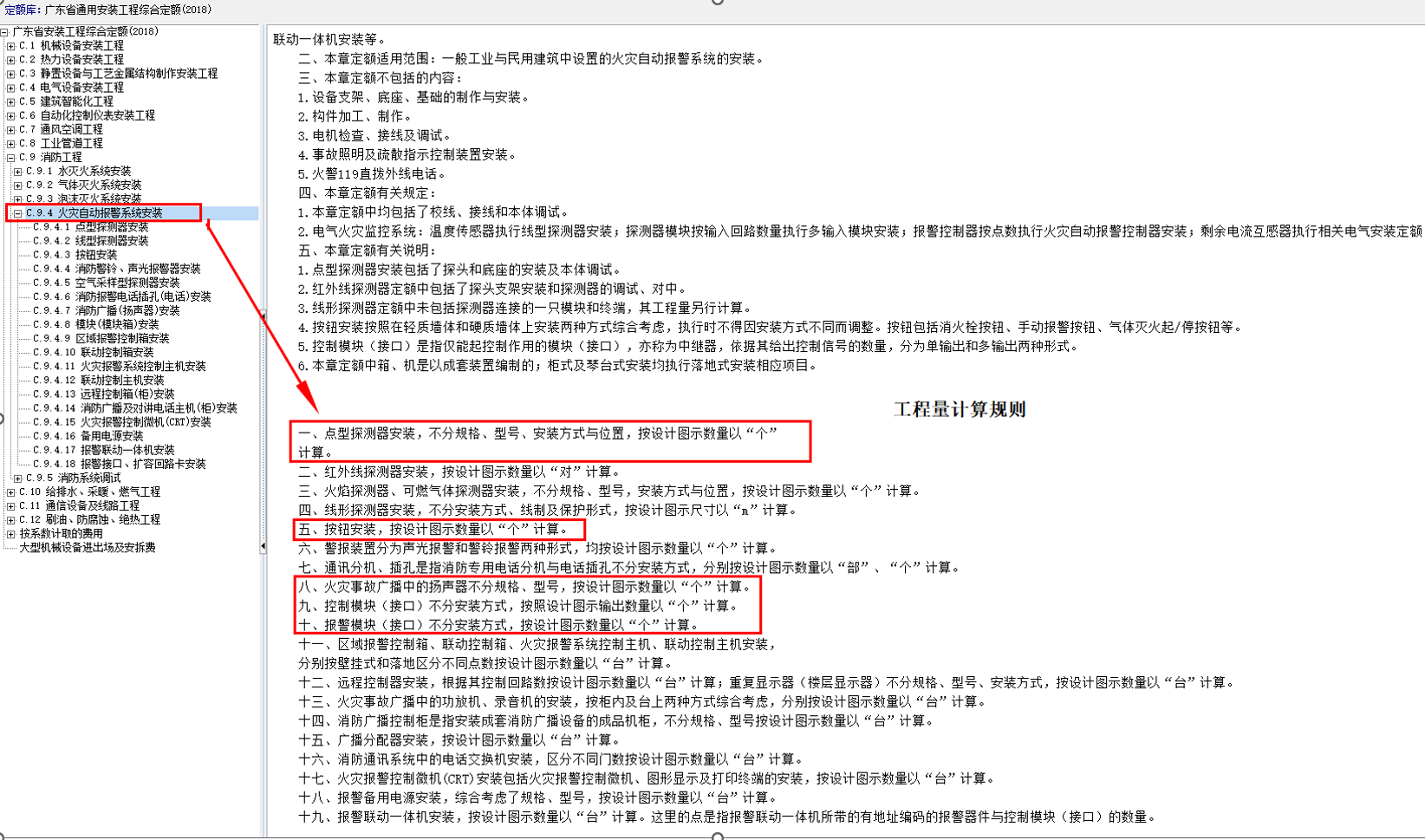

1、点型探测器、按钮，按设计图示数量以“只”为单位计算。报警控制器，按设计图示数量以“台”为单位计算。

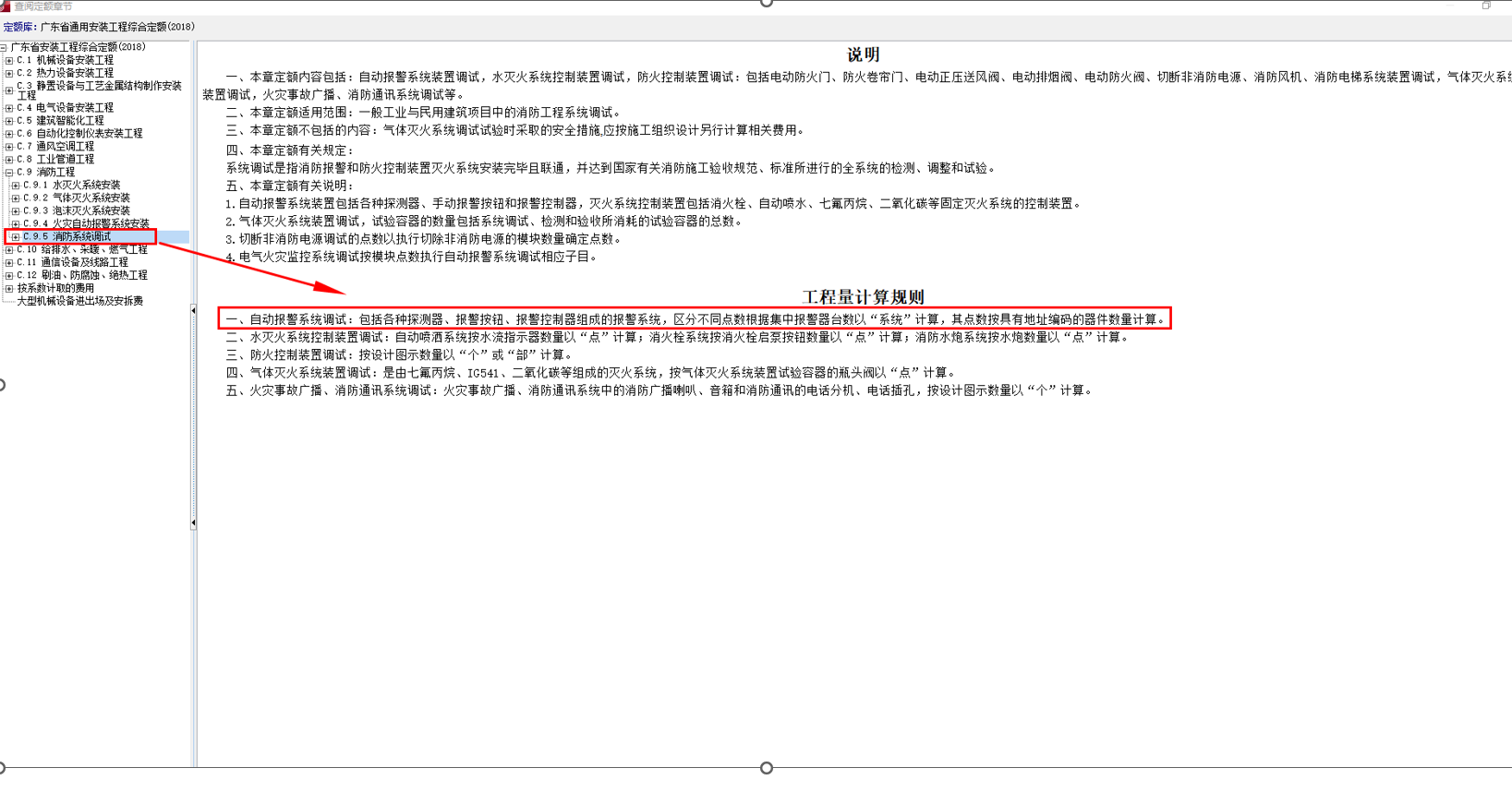

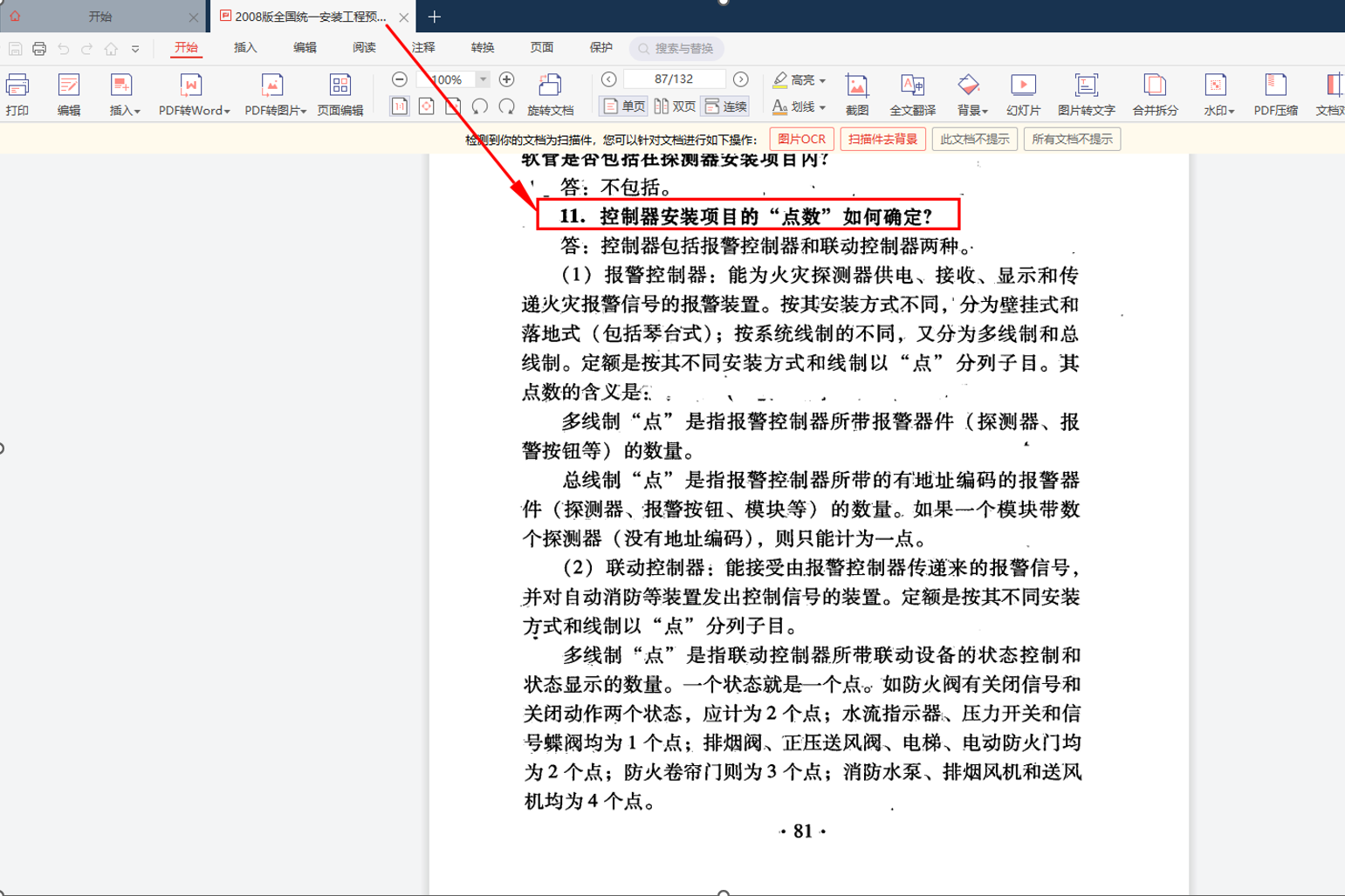

2、自动报警系统装置调试，按设计图示“点位数量”以“系统”为单位计算。（由探测器、报警按钮、报警控制器组成的报警系统；点数按多线制、总线制报警器的点数计算）。

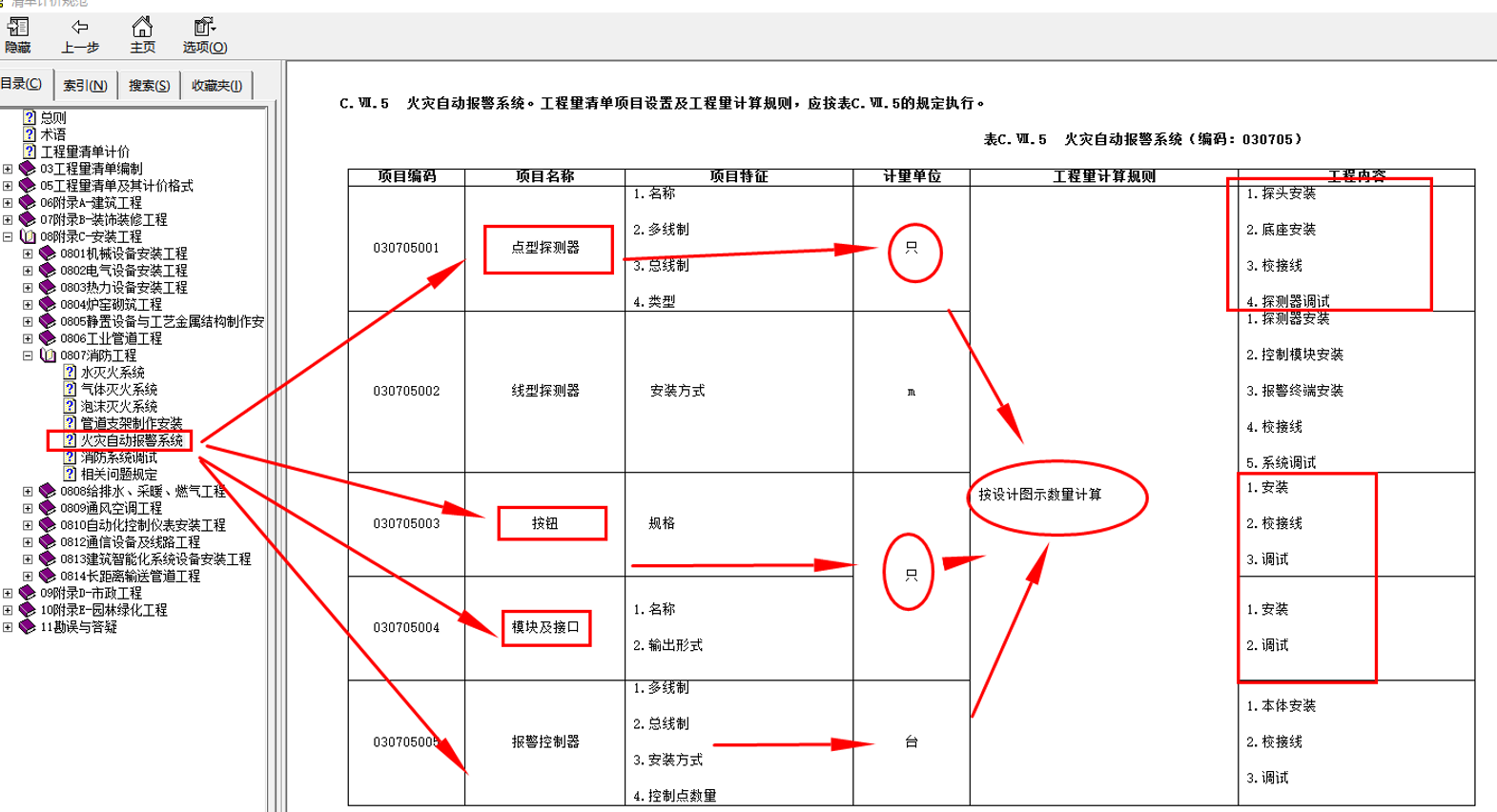

3、定额工程量计算规则。探测器、按钮等，不分安装方式、规格和型号，按设计图示数量以“个”计算。

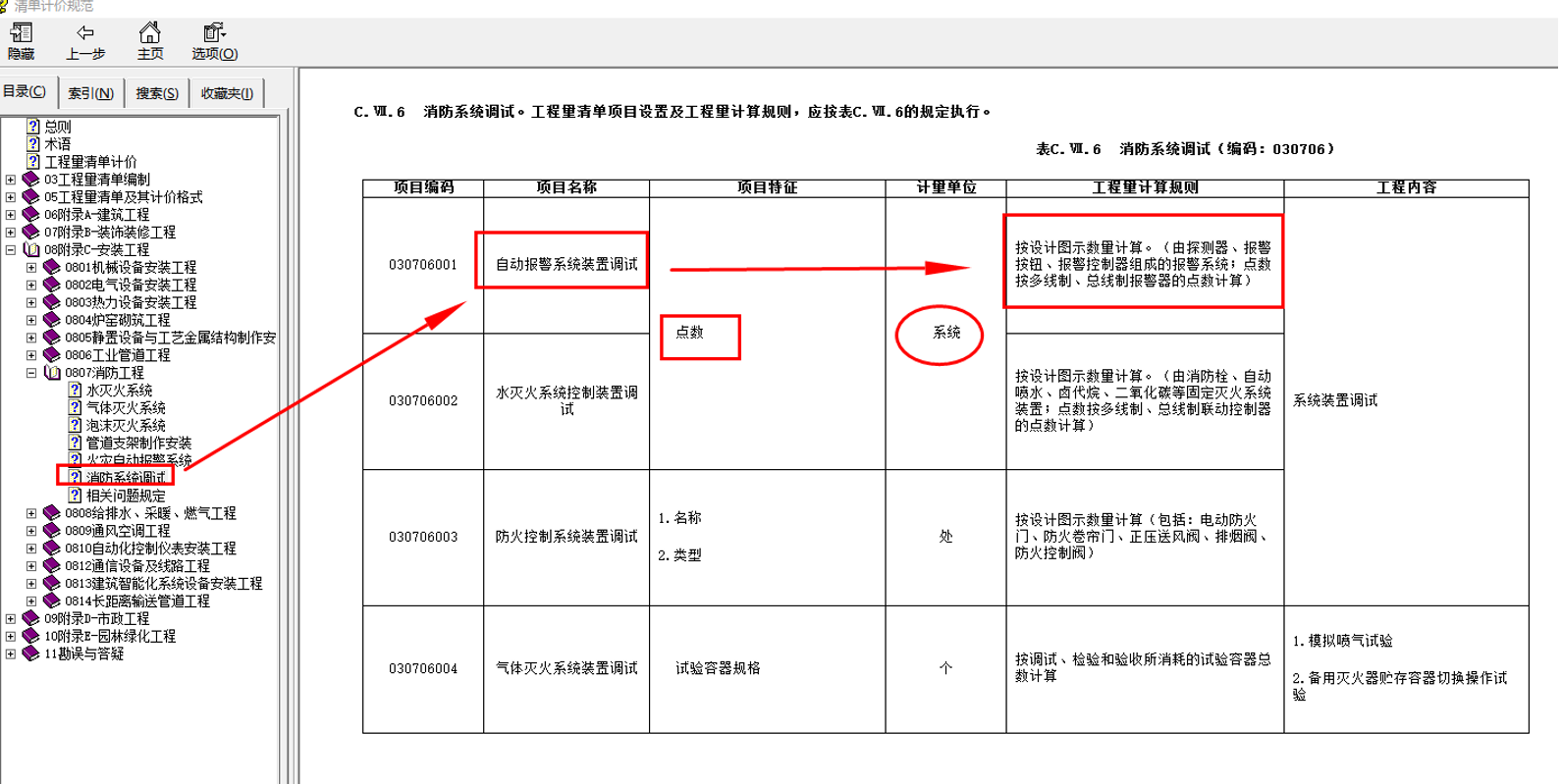

4、自动报警系统调试：包括各种探测器、报警按钮、报警控制器组成的报警系统，区分不同点数根据集中报警器台数以“系统”计算，其点数按具有地址编码的器件数量计算。

二、识图

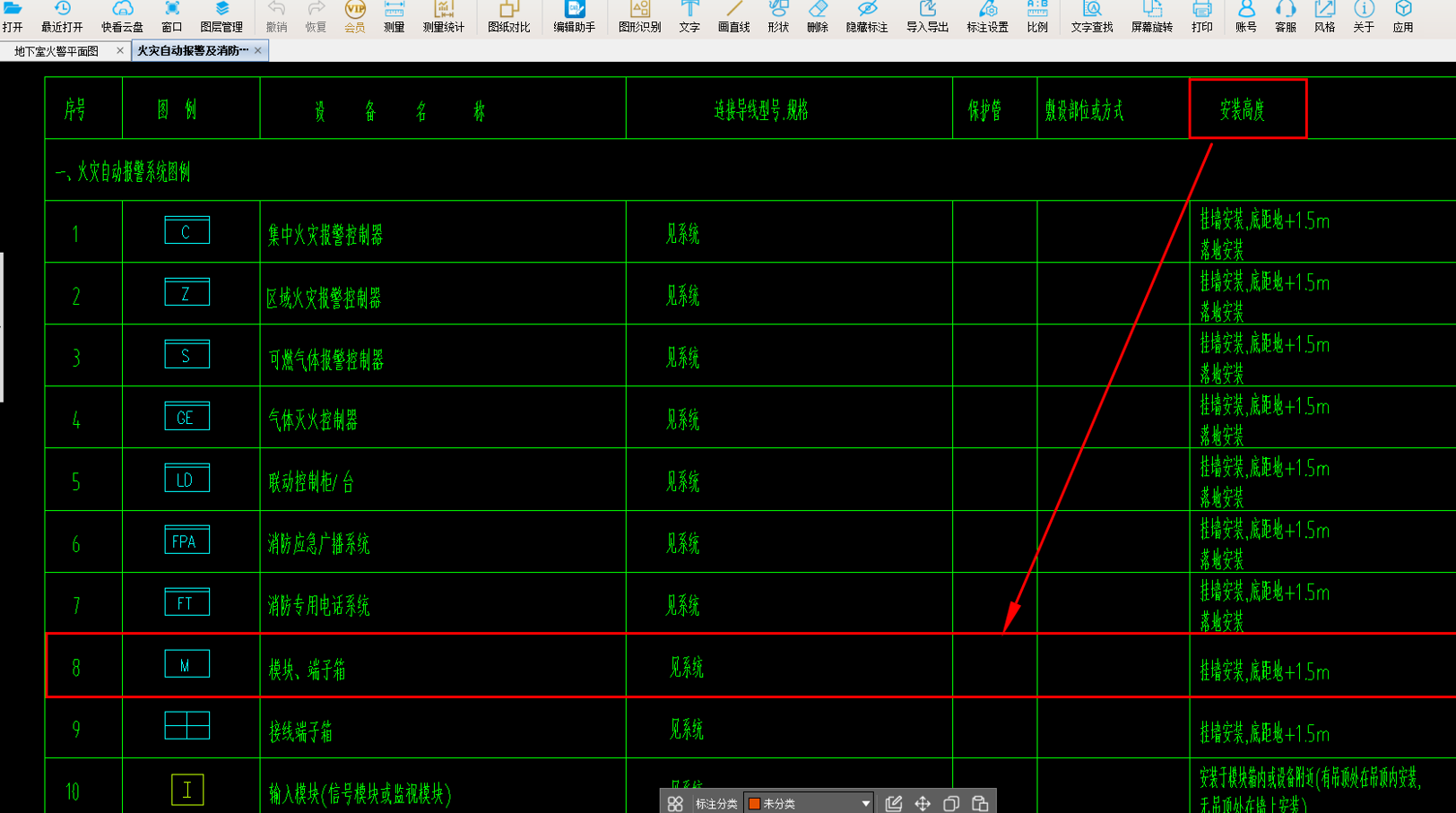

1、查看图纸设计说明，提取有效信息，端子箱安装高度距地1.5m。

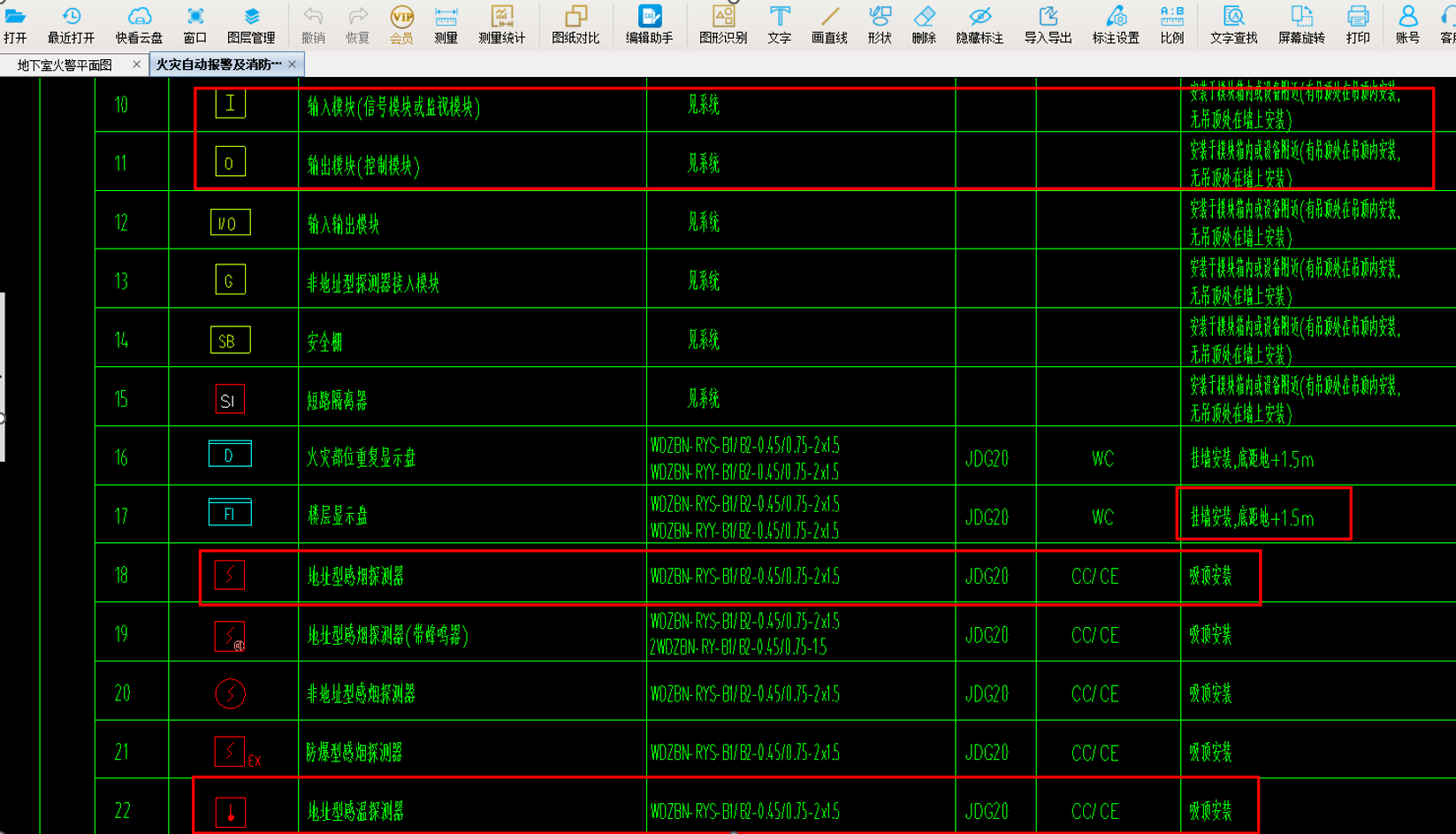

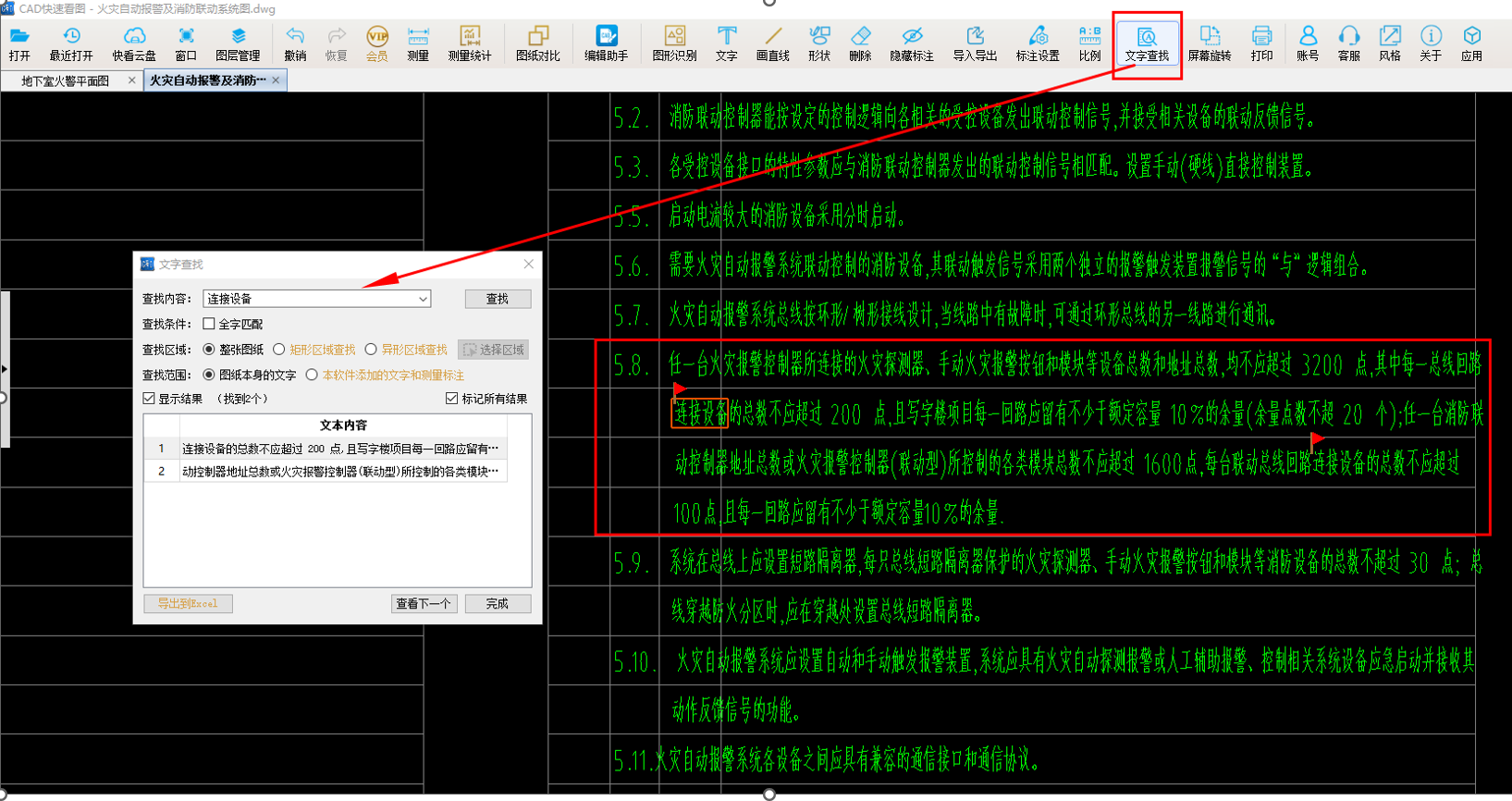

2、了解各种设备安装高度。了解设计说明报警控制器连接的点位数布置。

三、案例实操

（一）前期准备+基础设置

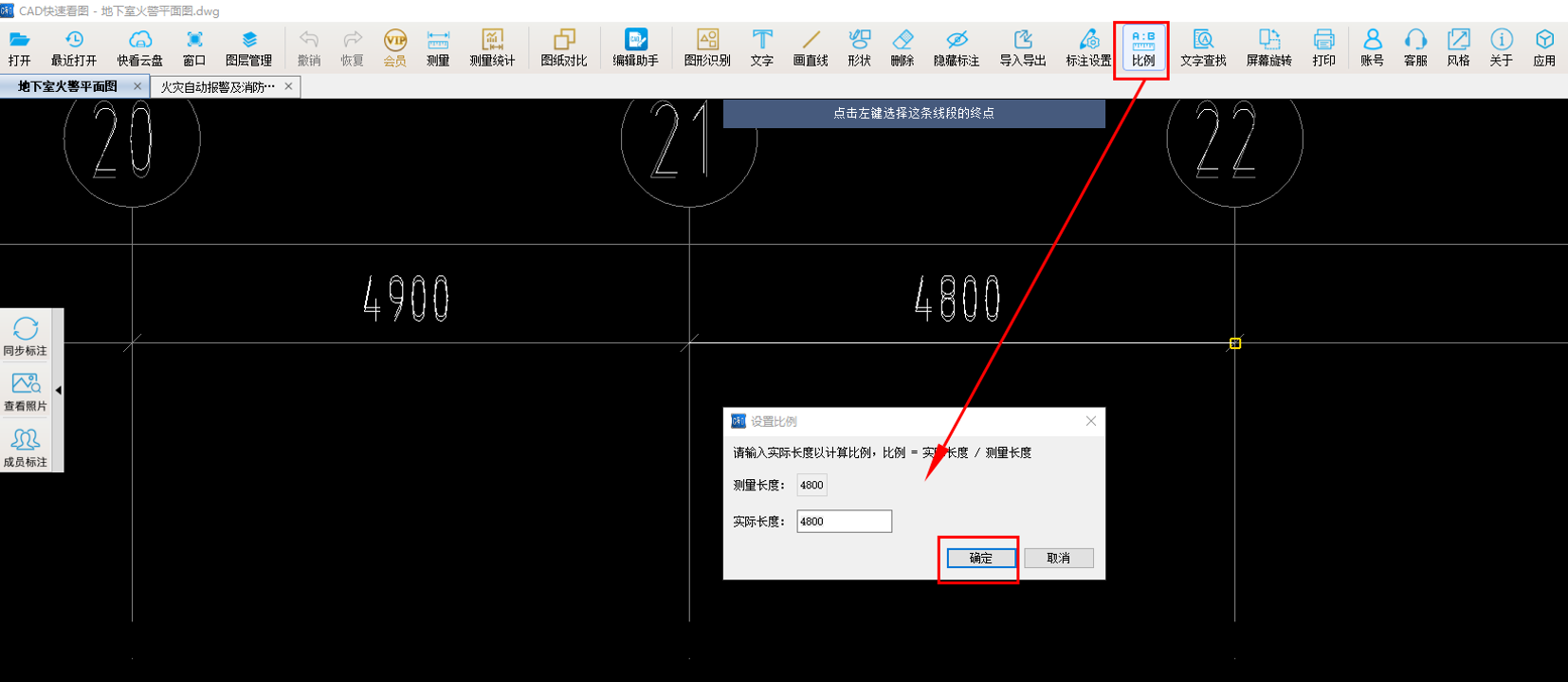

1、比例校准：打开案例图纸后，点击软件顶部工具栏“比例”，选取图纸上已知长度的轴线（案例中轴线间距为4800mm），点击轴线两端，输入实际长度4800mm，点击“确认”完成校准，这是计算精准的核心前提，比例错误会导致管线长度、设备间距计算偏差，后续所有操作都需基于校准后的图纸进行。

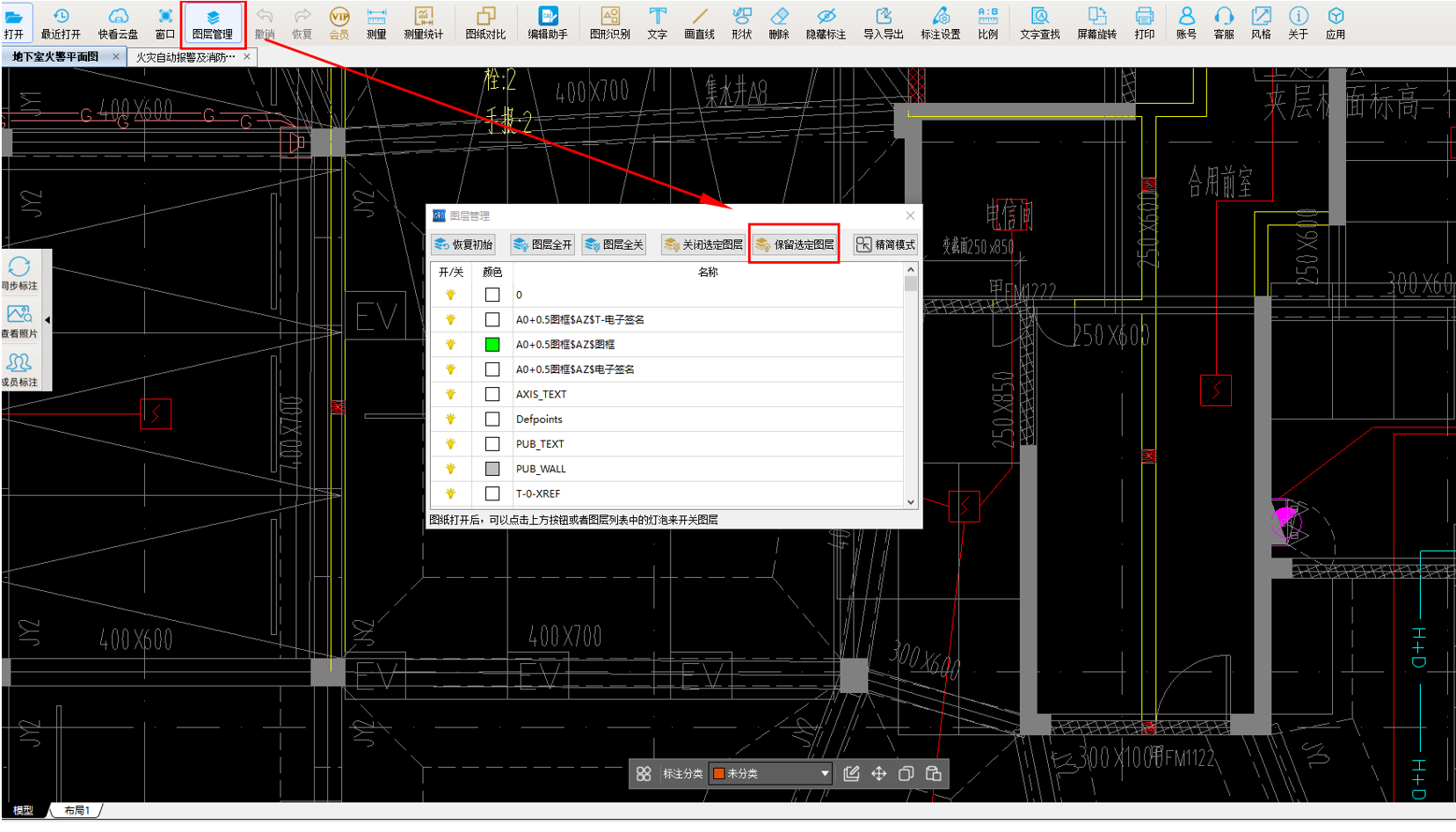

2、图层简化：点击软件上方工具栏“图层管理”→“保留选定图层”，隐藏轴线、底图、建筑结构等无关图层，仅保留“火灾报警设备”“报警管线”“图例标注”3个核心图层，减少视觉干扰，方便精准识别设备和管线。

（二）核心实操：CAD快速看图计算全流程之“设备”工程量统计

地下室火灾报警设备统计核心是“不重复、不遗漏”，案例中设备分布密集，依托CAD快速看图“图形识别”功能，无需手动逐一点数。

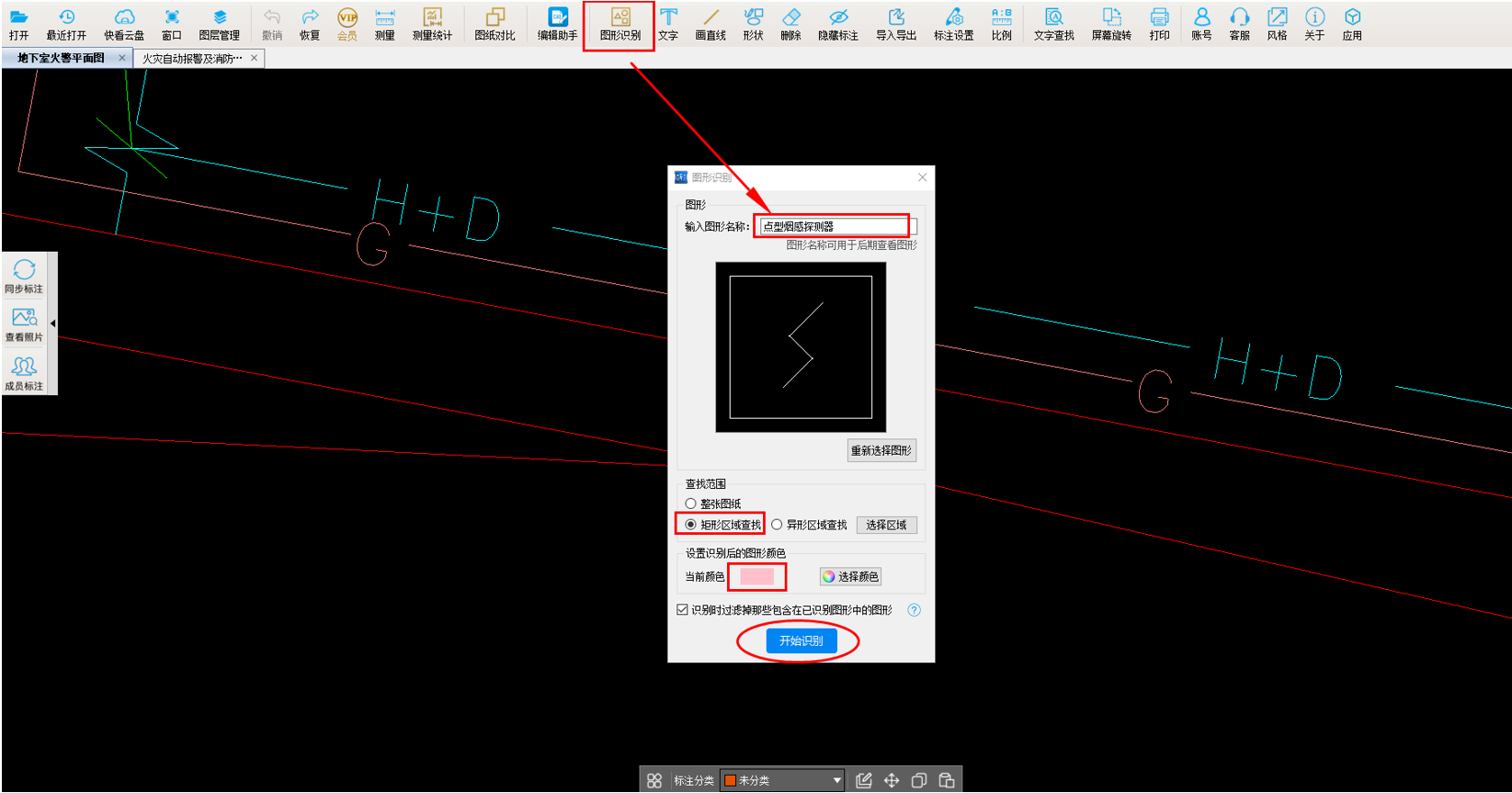

1、单一设备识别（以点型感烟探测器为例）：点击软件上方工具栏“图形识别”，选中案例图纸上1个点型感烟探测器图例，右键确认“图例样本”，输入设备名称“点型感烟探测器”，设置查找范围为“矩形区域查找”，点击“开始识别”，软件自动识别，统计出案例中感烟探测器总数——最终识别结果为325个。

2、批量识别多类设备：重复上述操作，分别识别手动报警按钮、声光报警器、温感等设备：

① 手动报警按钮：27个；

② 声光报警器：27个；

③ 点型感温探测器：32个；

④ 防爆型感温探测器：7个；

⑤ 消火栓报警按钮：47个；

⑥ 端子箱：7个；

⑦ 点型烟感探测器：325个。

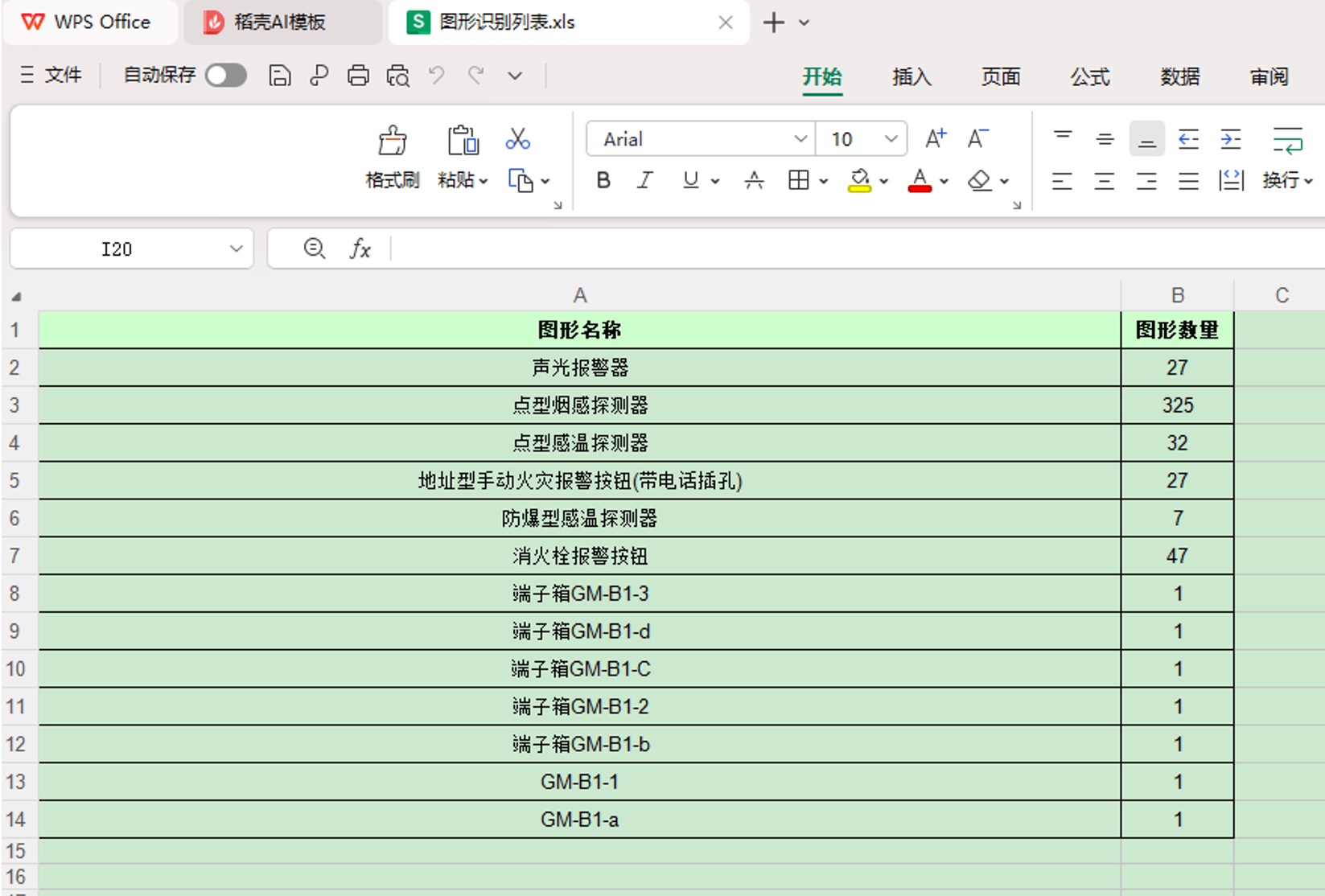

3、数据导出：设备统计完成后，点击软件“查看已识别图形列表”→“导出Excel”，生成案例设备统计表格，便于后续与系统图核对，同时可直接用于造价核算，避免手动录入数据的误差，参考实际工程中工程量清单的规范格式。

（三）案例实操：CAD快速看图计算全流程之“管线”工程量计算

地下室管线分为水平管线（吊顶内敷设）和垂直管线（竖井内、设备连接立管），计算核心是“水平长度+垂直长度。

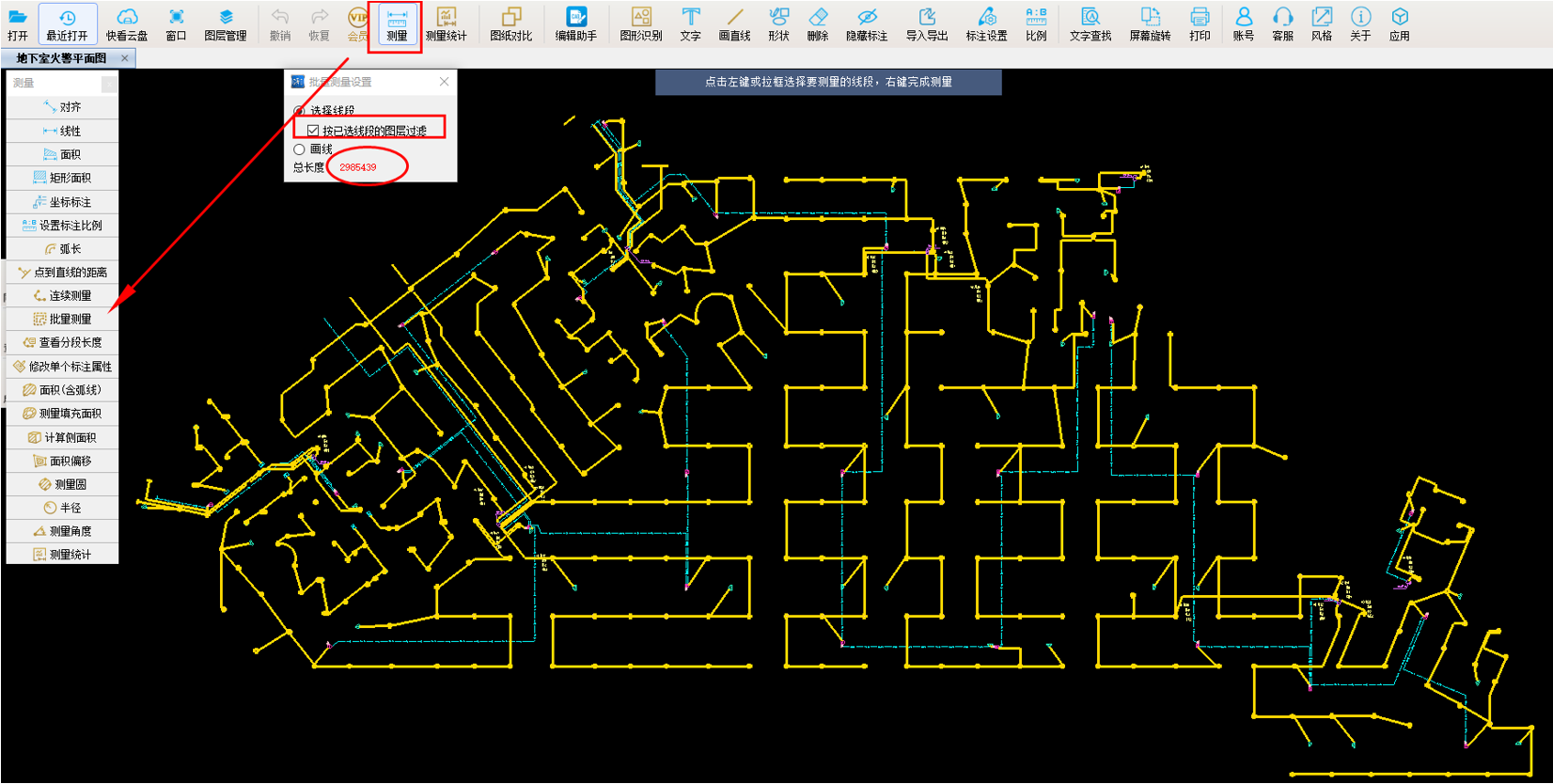

1、水平管线计算：点击软件“测量”→“批量测量”，勾选“按图层筛选”，选择“信号线”图层，框选所有信号线，被选线段自动变色，软件时时计算出信号线WDZBN-RYS-B2-0.45/0.75-2x1.5水平长度为2985.44m；

3、直管线计算：垂直管线主要包括设备与水平管线的连接立管、竖井内管线，案例中感烟探测器吸顶安装，手动火灾报警按钮(带电话插孔)距地1.3m，消火栓报警按钮消火箱内安装，距地1.3m，因此设备与水平管线的连接立管高度为4.72-1.3=3.42m/个*（27+47）=253.08m。

竖井内管线从端子箱到楼板，垂直长度为4.72-1.5=3.22m，本层共7个端子箱17条回路，垂直总长度为3.22m×17= 54.74m（每条回路对应1根立管）

3、预留线计算：17条回路*0.7端子箱半周长=11.9m。

4、综合得出本层火灾报警信号线总长度：水平2985.44+垂直（253.08+54.74）+预留11.9=3305.16m。

本次案例通过CAD快速看图软件，核心依托“图形识别”“批量测量”功能，实现设备统计、管线计算的高效落地，最终得出案例核心数据。用CAD快速看图计算地下室火灾报警系统，能大幅规避手工算量的误差，提升工作效率，尤其适合地下室设备密集的复杂场景。
