同步标注 + 照片关联，一键解决苗木结算清查痛点

在园林工程结算阶段，苗木清查核对始终是造价人员的“心头大痛”。传统模式下，现场清点苗木需携带纸质图纸、相机、笔记本，人工记录苗木品种、规格、数量，拍摄现场照片后还要手动整理归档，后期核对时图纸与现场照片脱节、标注混乱、数据易出错，反复往返现场与办公室，效率极低且极易引发结算争议。

CAD快速看图“同步标注”与“照片关联”功能，可实现图纸标注、现场拍照、数据同步一体化，彻底打通“图纸-现场-结算”的数据壁垒，让苗木清查结算工作高效、精准、可追溯。

小编将从CAD快速看图功能和实践中全面解析该功能在苗木清查结算中的实战应用优势。

一、实操流程

（一）前期准备：图纸导入与账号登录

1. 软件安装与账号注册：分别在手机端、电脑端安装CAD快速看图软件，使用同一手机号注册账号并登录，确保手机端与电脑端数据能够同步互通。

2. 图纸上传至云盘：

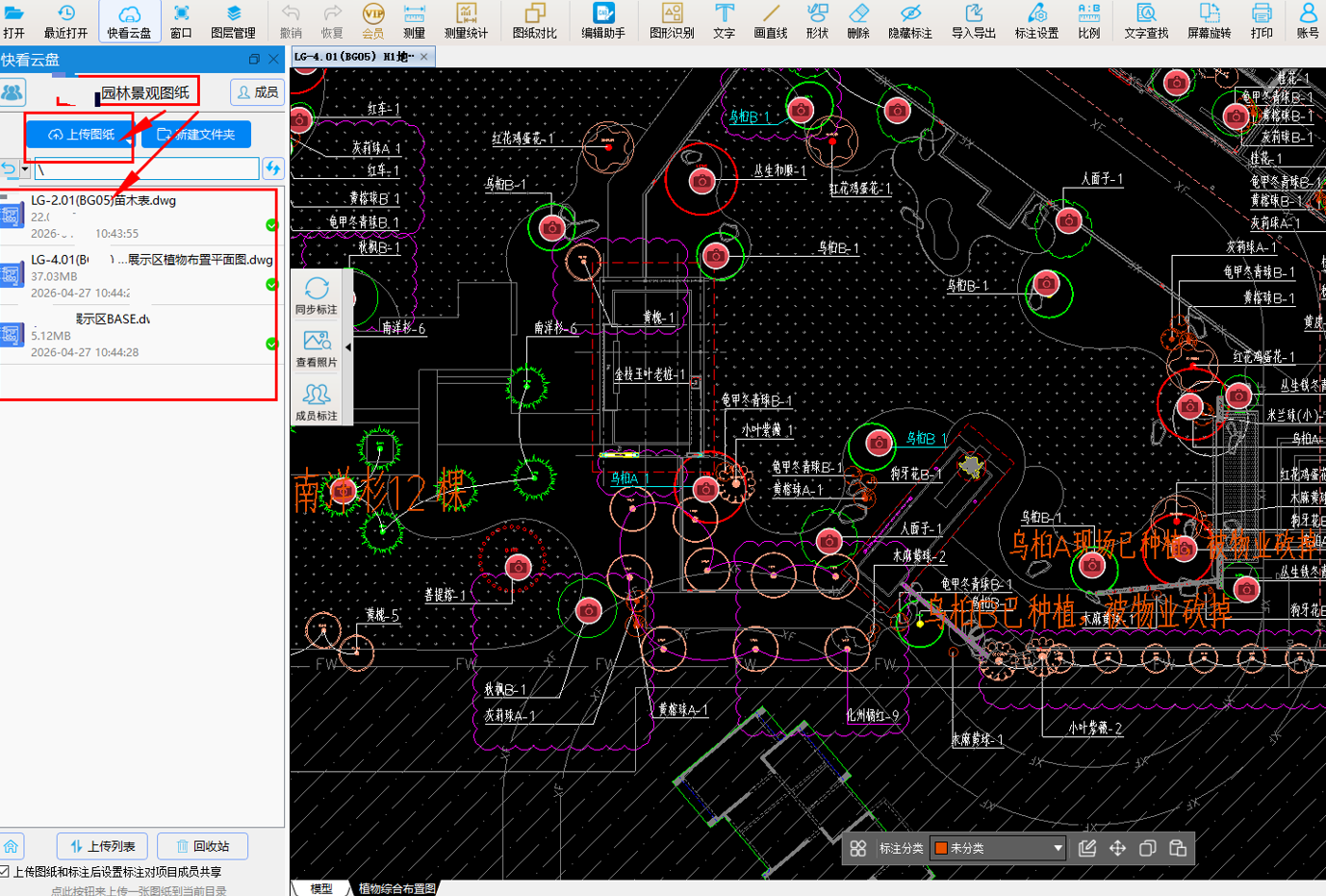

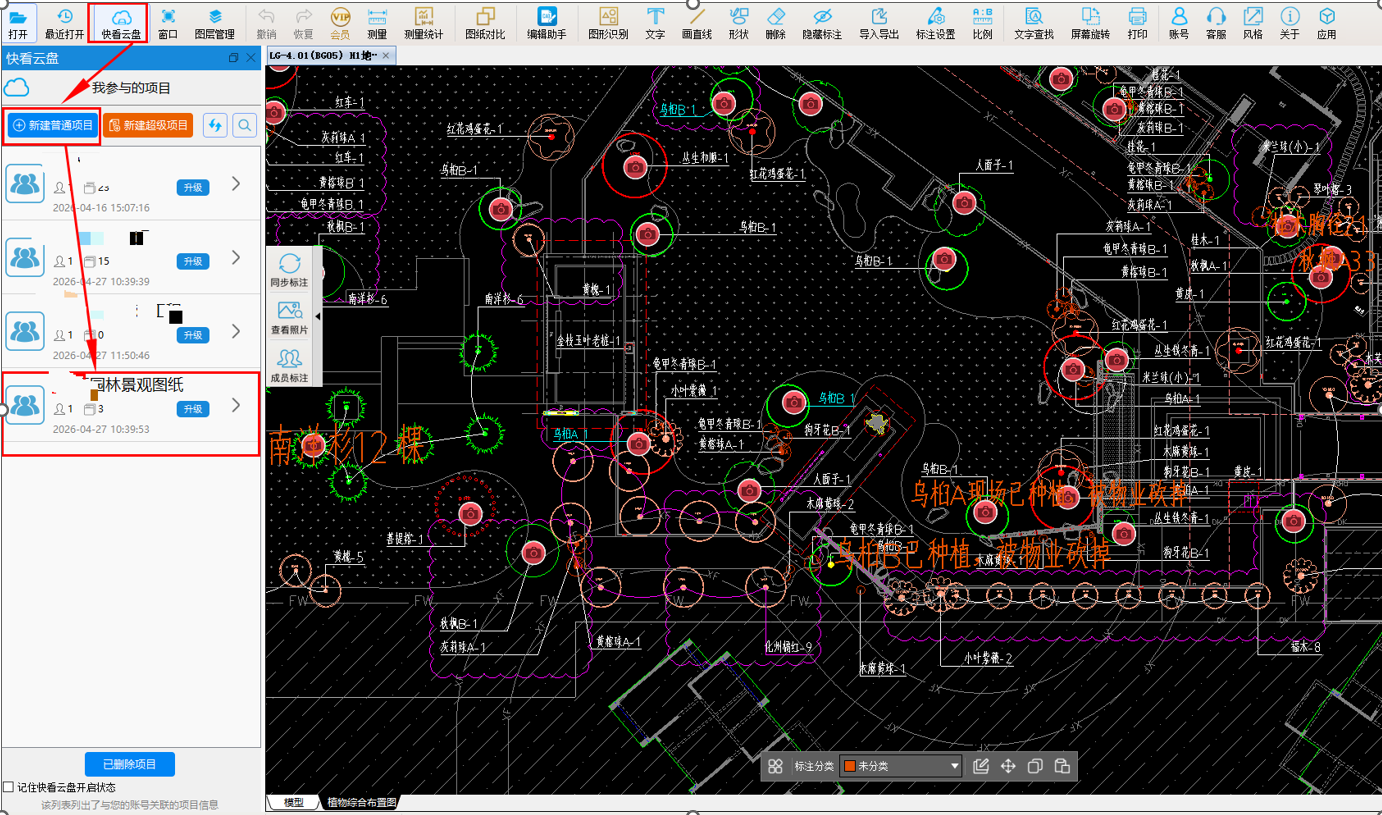

（1）电脑端：打开CAD快速看图软件，点击左侧“快看云盘”，新建“***项目园林苗木结算”项目文件夹，在该项目下，将苗木种植CAD图纸上传至该文件夹，便于后续调用。

（2）手机端：登录同一账号，进入快看云盘，找到“***项目园林苗木结算”项目文件夹，将上传的CAD图纸下载至本地，确保现场清查时可离线查看图纸，不受网络限制。

（二）现场清查：手机端标注+照片关联（核心步骤）

现场清查是苗木结算的关键环节，借助CAD快速看图手机端的标注和相机功能，可实现现场数据实时记录、照片精准关联，具体操作步骤：

步骤1：定位苗木种植区域，启动标注功能

打开手机端CAD快速看图，进入下载好的苗木种植图纸，通过手指缩放、拖动，定位到需要清查的苗木区域。点击底部工具栏中的“标注”按钮，根据需求选择合适的标注类型：

a.文字标注：用于记录苗木核心信息，格式建议统一为“品种+规格+数量+状态”（如“香樟-胸径10cm-5株-合格”）；

b.云线标注：用于圈出补种、死亡、规格不符的苗木区域，便于后期重点核对；

c.引线标注：用于精准指向单株苗木，备注具体验收状态（如“不合格-规格偏小”“死亡-需补种”）。

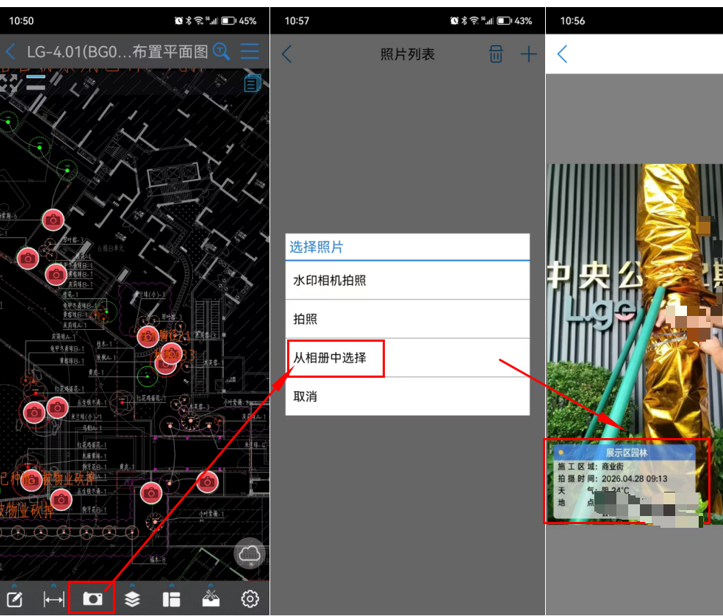

步骤2：水印相机拍照，绑定图纸点位

标注完成后，立即拍摄现场苗木照片，实现照片与图纸点位精准绑定，具体操作：

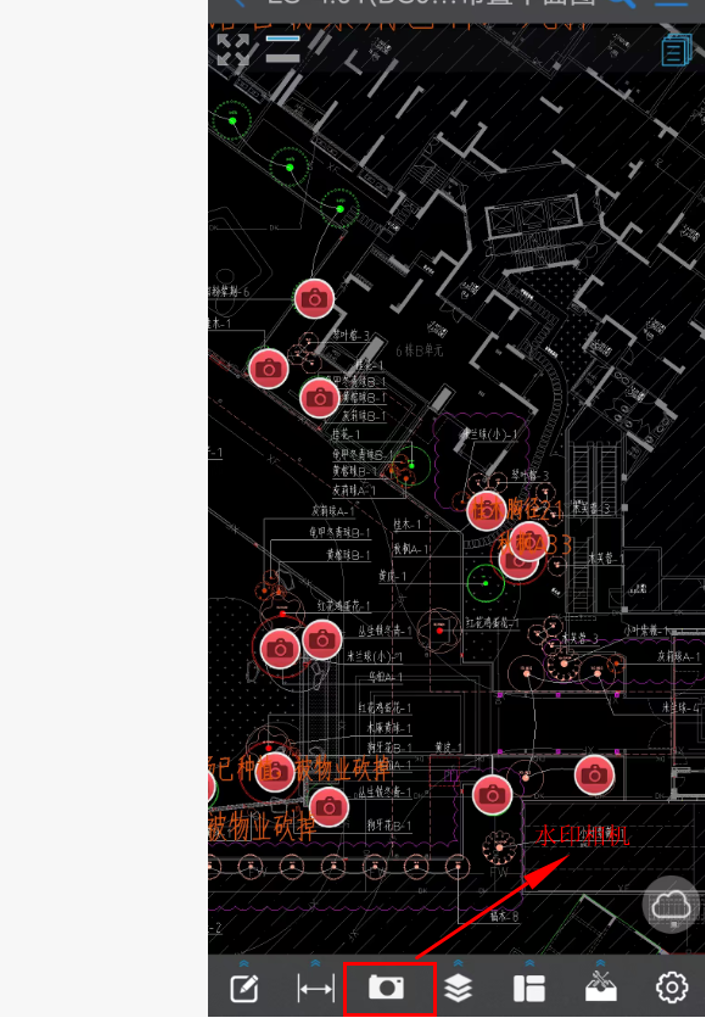

a. 点击底部工具栏中的“相机”图标，选择“水印相机拍照”，确保照片自带时间、地点水印，具备结算凭证效力；

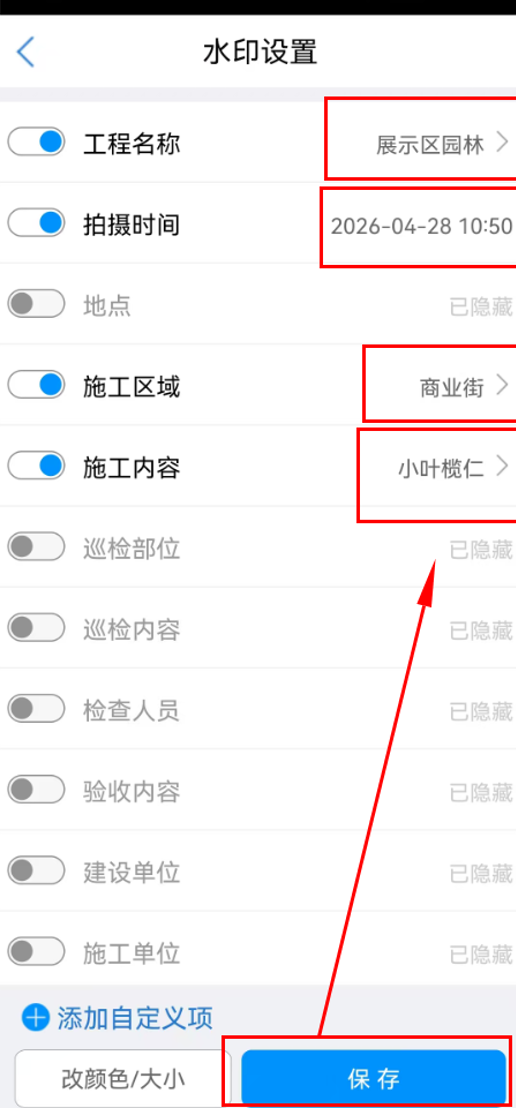

b. 调整水印内容：开启“工程名称、施工区域、拍摄时间、定位”等核心字段；

c. 拍摄照片：对准当前标注点位的苗木进行拍摄，单株苗木建议拍特写（清晰显示规格、长势），片区苗木建议拍全景（清晰显示种植密度、整体状态），拍摄完成后，照片将自动关联至图纸当前标注位置，图纸上会显示小相机图标，点击即可查看对应实景照片；

d.批量关联：对于同一区域、同品种、同规格的苗木，可先连续完成标注，再批量拍摄照片；若已提前拍摄好照片，可从手机相册中选择对应照片，点击“添加照片”，手动绑定至对应标注点位，无需重复拍摄，提升效率。

步骤3：实时同步标注与照片至云盘

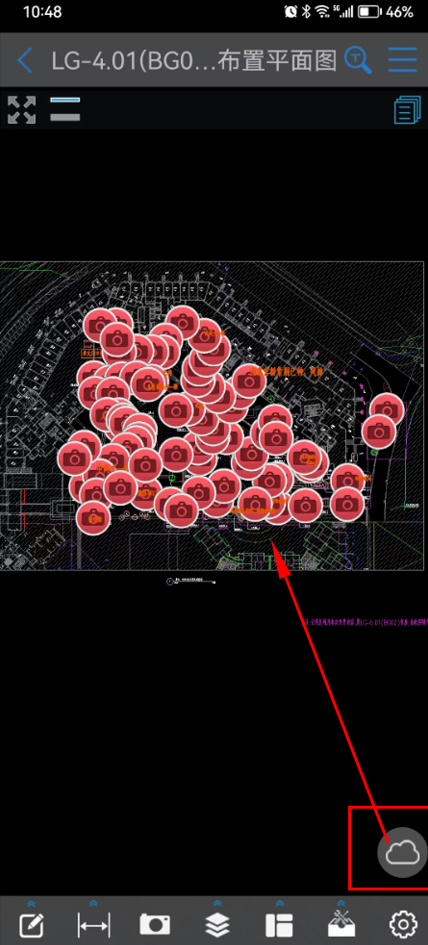

完成单个区域的苗木清查后，点击图纸右上角的“云同步”按钮，选择“同步标注至云盘”，系统将自动将当前图纸的所有标注内容、关联照片上传至快看云盘，同步状态会实时显示（同步成功会提示“同步完成”），确保现场数据不丢失，便于办公室人员实时查看。

（三）办公室结算：电脑端同步查看+数据导出

现场清查完成后，办公室人员可通过电脑端CAD快速看图，同步查看现场清查成果，完成数据核对、统计与导出，具体操作：

步骤1：云盘同步，查看现场清查成果

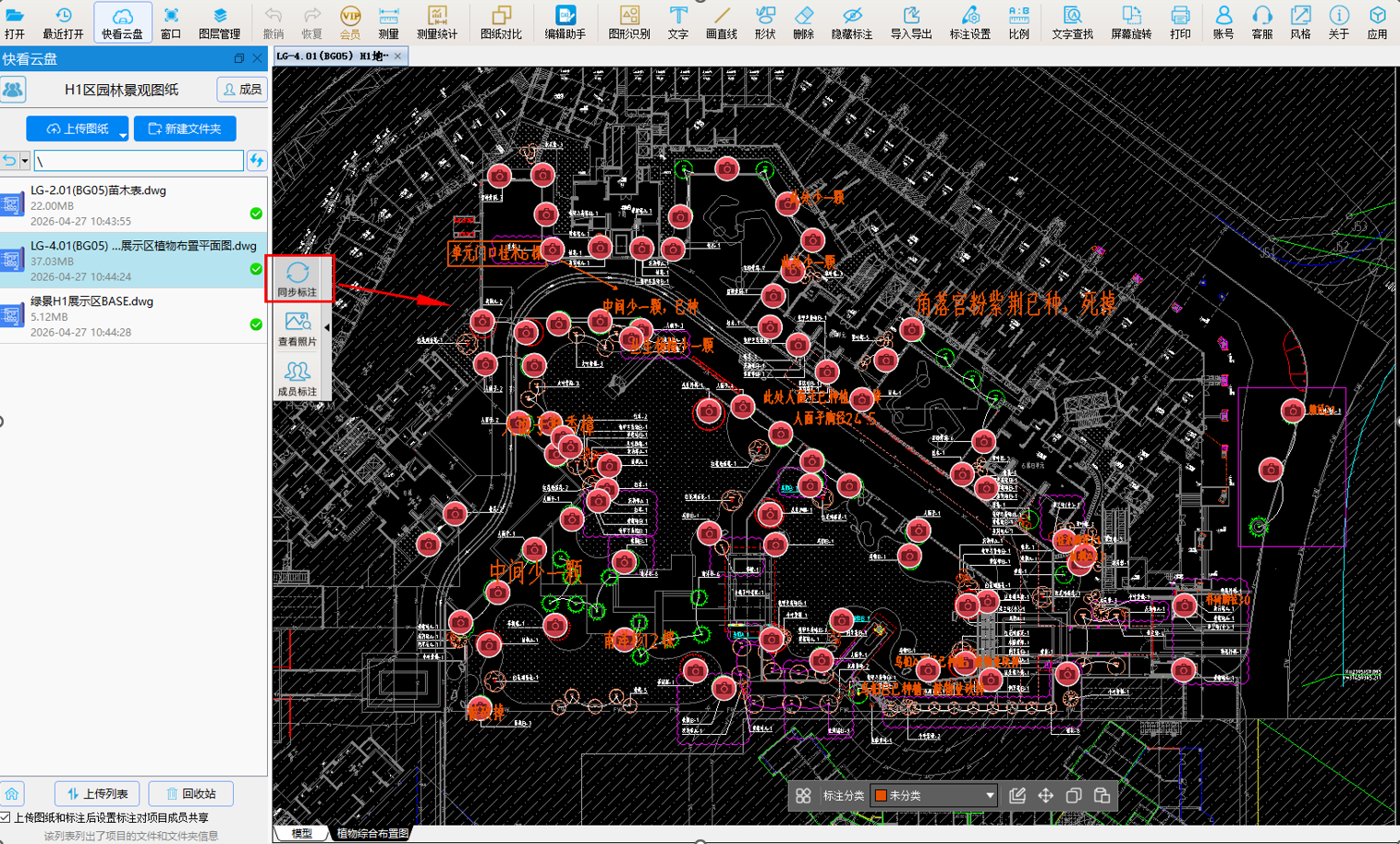

在电脑端登录与手机端同一账号，打开CAD快速看图软件，进入快看云盘的“***园林苗木结算”项目，点击“同步标注”按钮，手机端现场标注的文字、云线、引线及关联照片，将一键同步至电脑端图纸，无需手动传输，实现现场与办公室数据无缝衔接。

步骤2：图纸与照片联动核对，快速统计数据

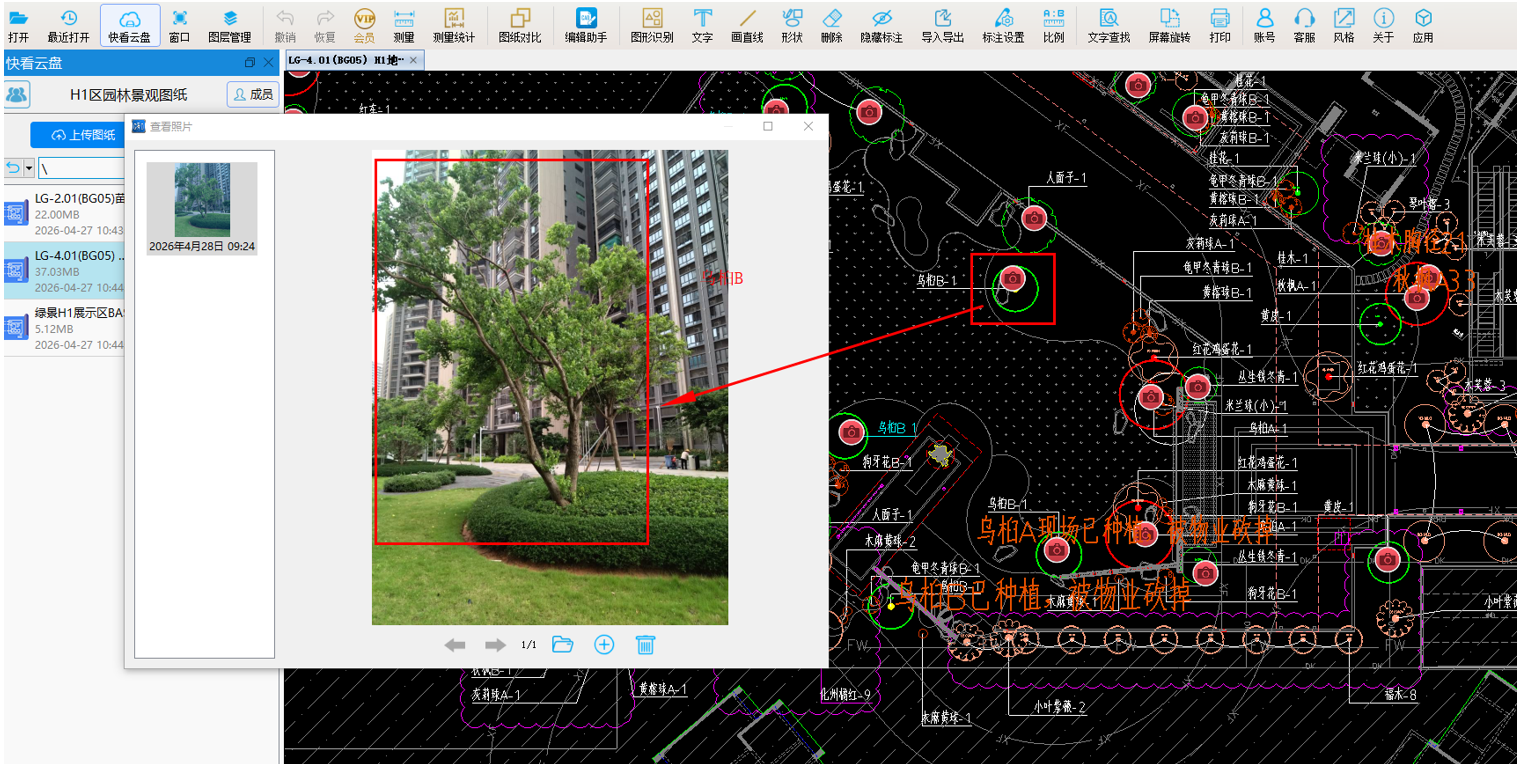

数据核对：点击电脑端图纸上的相机图标，弹窗显示对应的现场照片，对照标注信息，逐一核对苗木品种、规格、数量是否与设计图纸一致，快速排查规格偏差、数量短缺、品种不符等问题，若发现问题，可直接在电脑端标注备注，同步至手机端，便于现场人员复核。

步骤3：导出成果，存档留痕

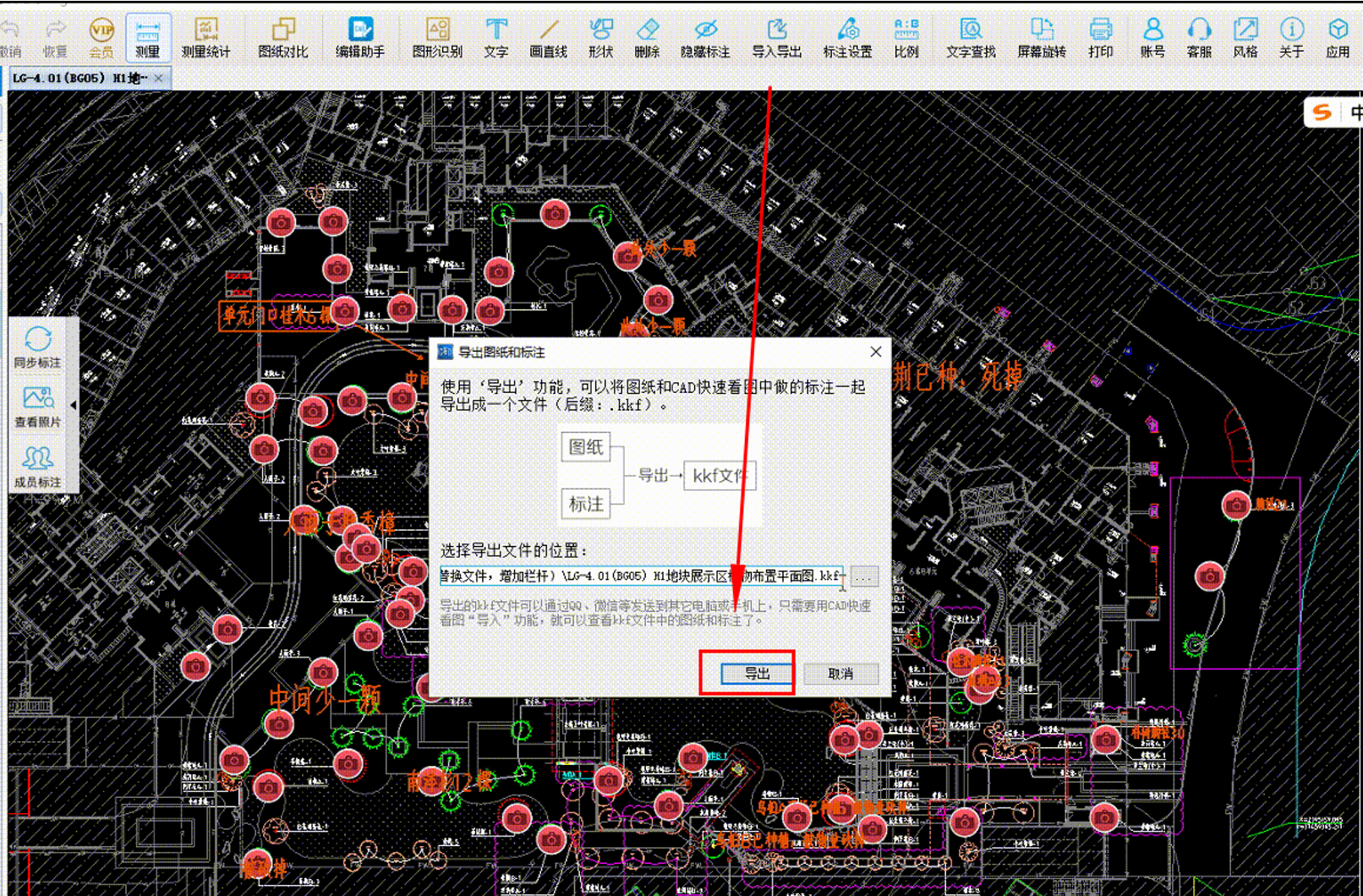

1.  导出标注图纸：点击软件顶部“导出”按钮，可选择导出格式为KKF文件（含图纸、标注、关联照片，便于后续编辑、查看），或导出为PDF图纸（带标注与照片水印，适合存档、传阅），导出后保存至电脑指定文件夹，便于后续查阅、归档；

2.  成果分享：将导出的KKF文件或PDF图纸，直接发送给甲方、监理等相关方，对方只需导入CAD快速看图软件，即可查看完整的清查成果，无需安装其他专业软件，高效推进结算沟通工作。

苗木清查结算的核心痛点，本质是“图纸、现场、数据”的脱节问题，传统操作模式难以兼顾效率与精准度，导致从业人员陷入“反复核对、频繁扯皮”的困境。CAD快速看图的同步标注与照片关联功能，以“图纸为核心、现场为依据、同步为支撑”，打破了传统清查模式的效率瓶颈，大幅提升工作效率和数据精准度，减少结算争议，降低工作成本，助力园林工程项目顺利推进、高效结算。
