母线槽工程量计算实操步骤与方法

在配电房建设及高低压柜调试等工程造价工作中，母线槽工程量计算是电气算量的核心环节之一。无论是铜排、铝排等传统母线槽，还是密集型母线槽、插接母线等新型母线，其长度、根数、分段规格的精准核算，直接影响电气预算、结算及审计的准确性。

CAD快速看图“连续测量”“批量统计”汇总、便捷数据导出，实现母线工程量的高效、精准计算。下面结合工程造价实际工作流程，详细拆解完整操作步骤与实用技巧，助力从业人员快速上手、提升算量效率。

一、母线槽介绍

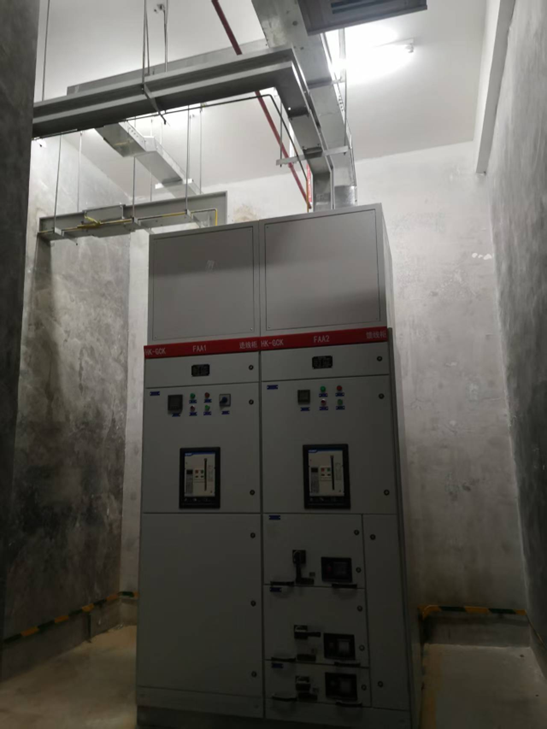

母线槽，是由铜、铝母线柱构成的一种封闭的金属装置。最常见的母线槽类型包括密集型母线槽、空气型母线槽、插接式母线槽等，其中密集型母线槽应用最广泛，也是工程造价算量中最常接触的类型。

计算母线槽工程量通常包含始端箱、终端箱、母线槽（垂直+水平）、过渡铜排和软连接、支架等工程量。

其中，过渡铜排和软连接属于厂家配套件。

二、计算规则

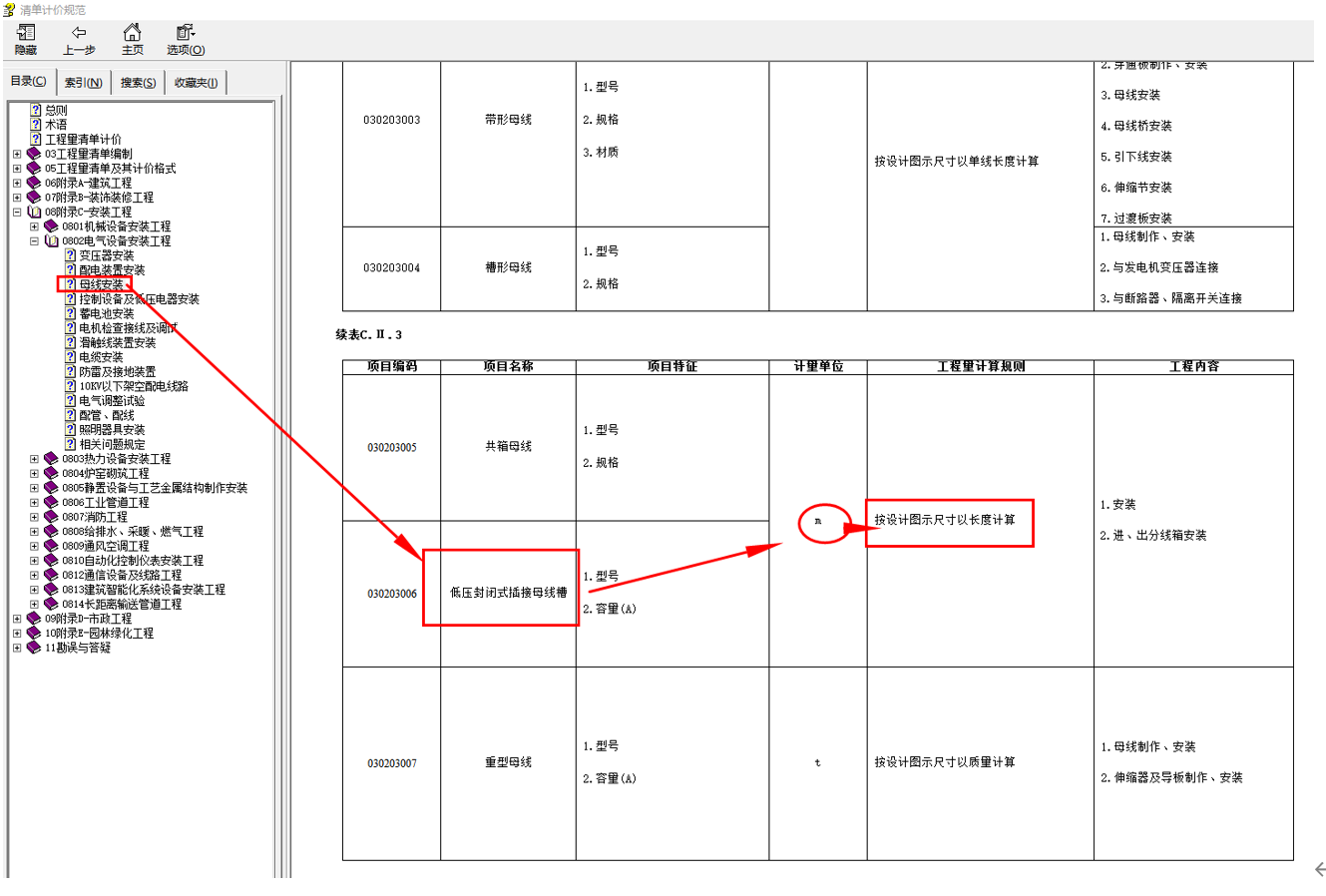

1、按设计图示尺寸以长度计算。

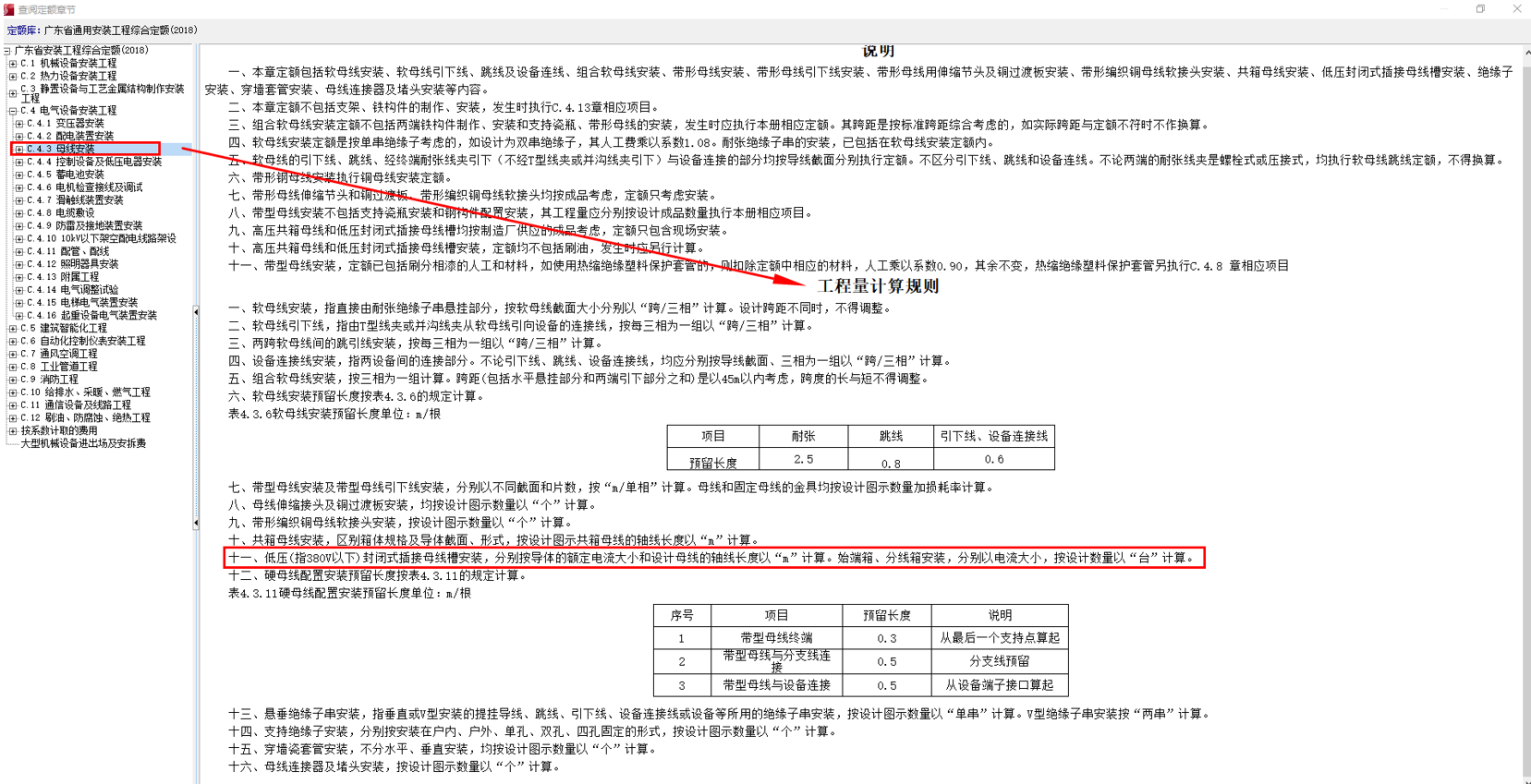

2、低压（指380V以下)封闭式插接母线槽安装，分别按导体的额定电流大小和设计母线的轴线长度以“m”计算。始端箱、分线箱安装，分别以电流大小，按设计数量以“台”计算。

3、不计入长度的附件：弯头、三通、终端封盖、伸缩节、连接器、插接箱、支架、抱箍等所有配件，均不计算长度，单独按“套、个”统计或含在定额辅材内。

4、长度组成：总长度=水平敷设长度+垂直上下翻弯长度。

三、识图

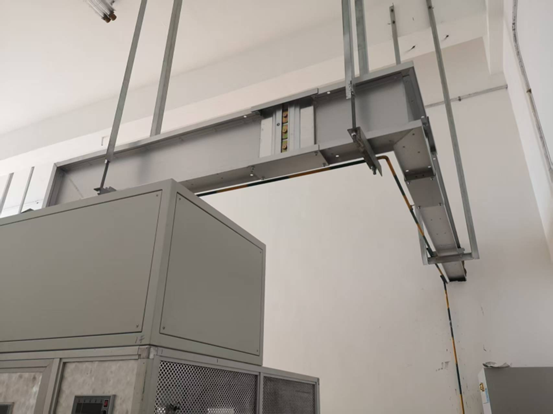

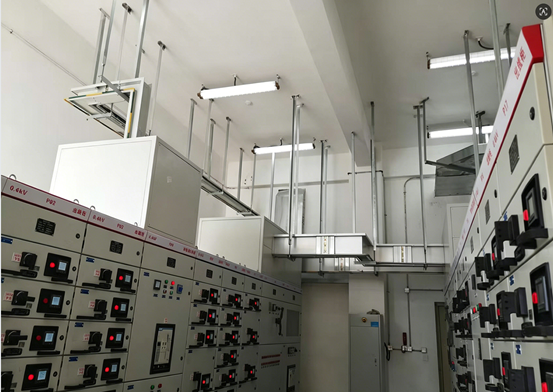

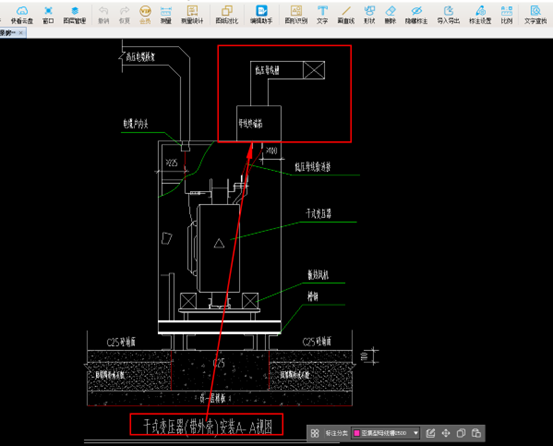

通过识别图纸，母线槽与配电柜/变压器连接，均为上出线，需要计算母线槽与设备连接垂直段长度。相连部分设置终端箱。

四、案例实操

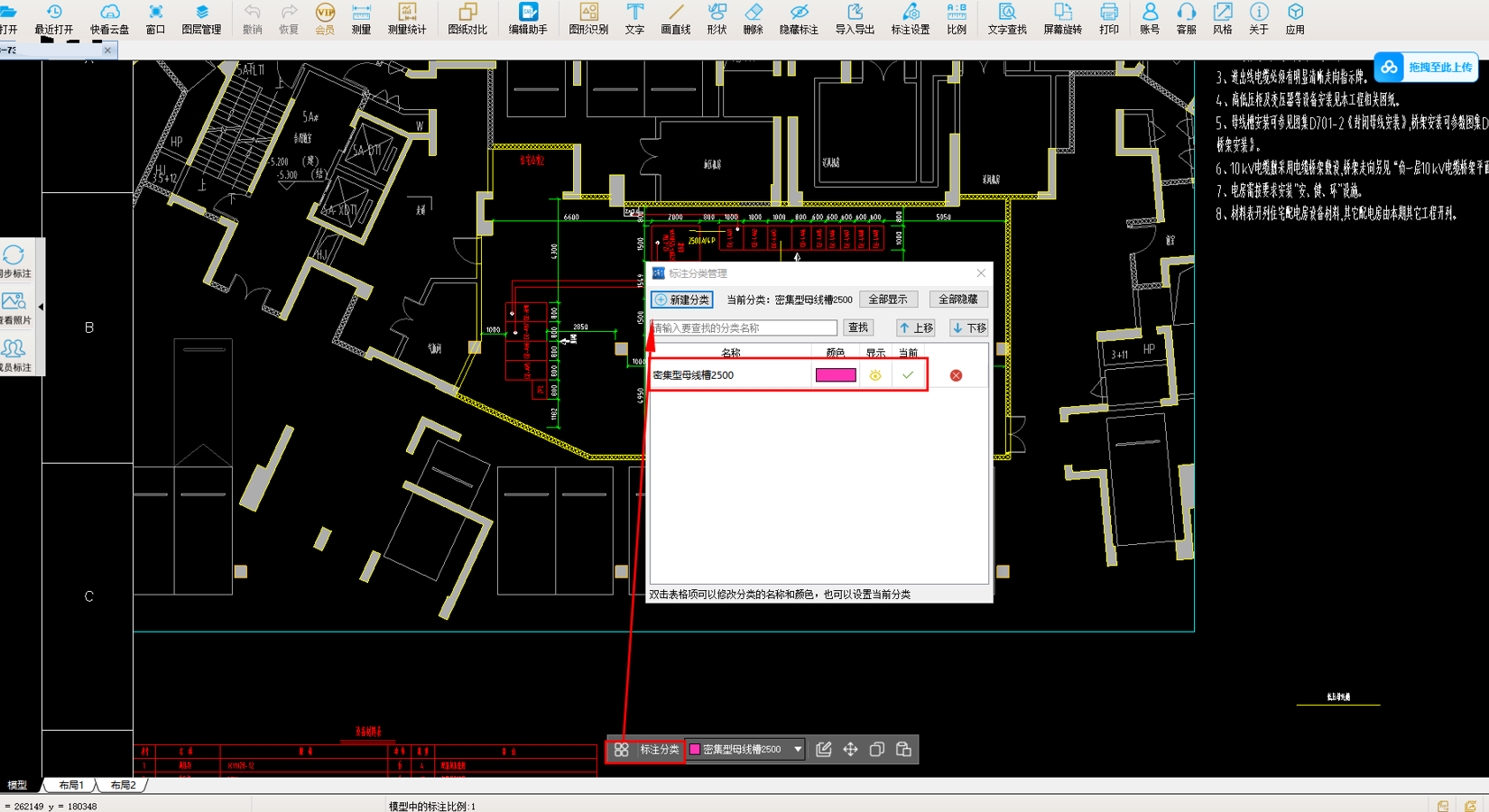

步骤1：点击CAD 快速看图下方“标注管理”新建标注分类管理，建立母线槽规格2500/4P,选择颜色，置于当前。

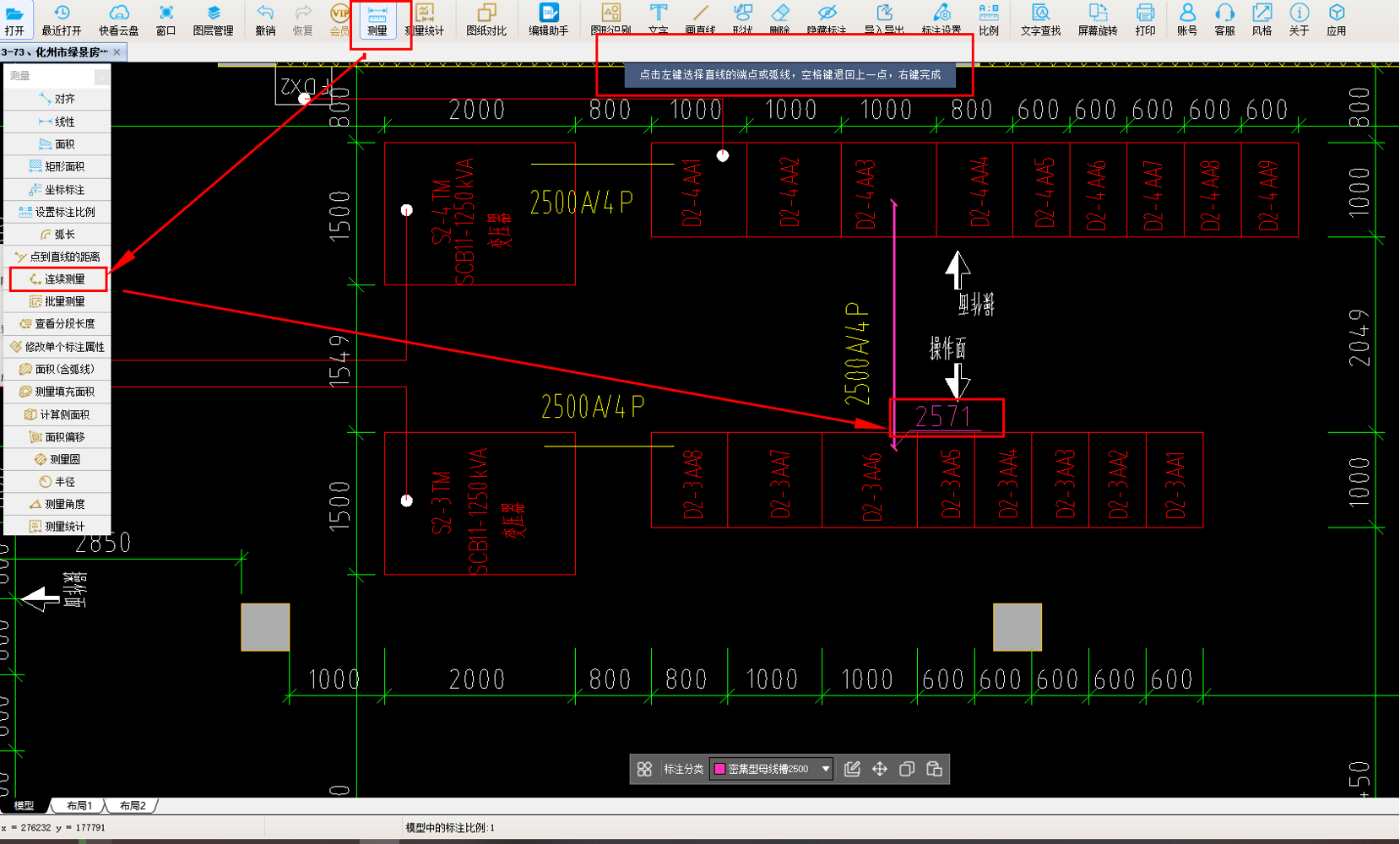

步骤2：点击CAD 快速看图顶部菜单栏，找到“测量”工具，选择连续测量，鼠标点击母线槽起点（配电柜出线端），沿母线走向依次点击转弯点、拐点、终点，软件自动累加直线长度2.57m。

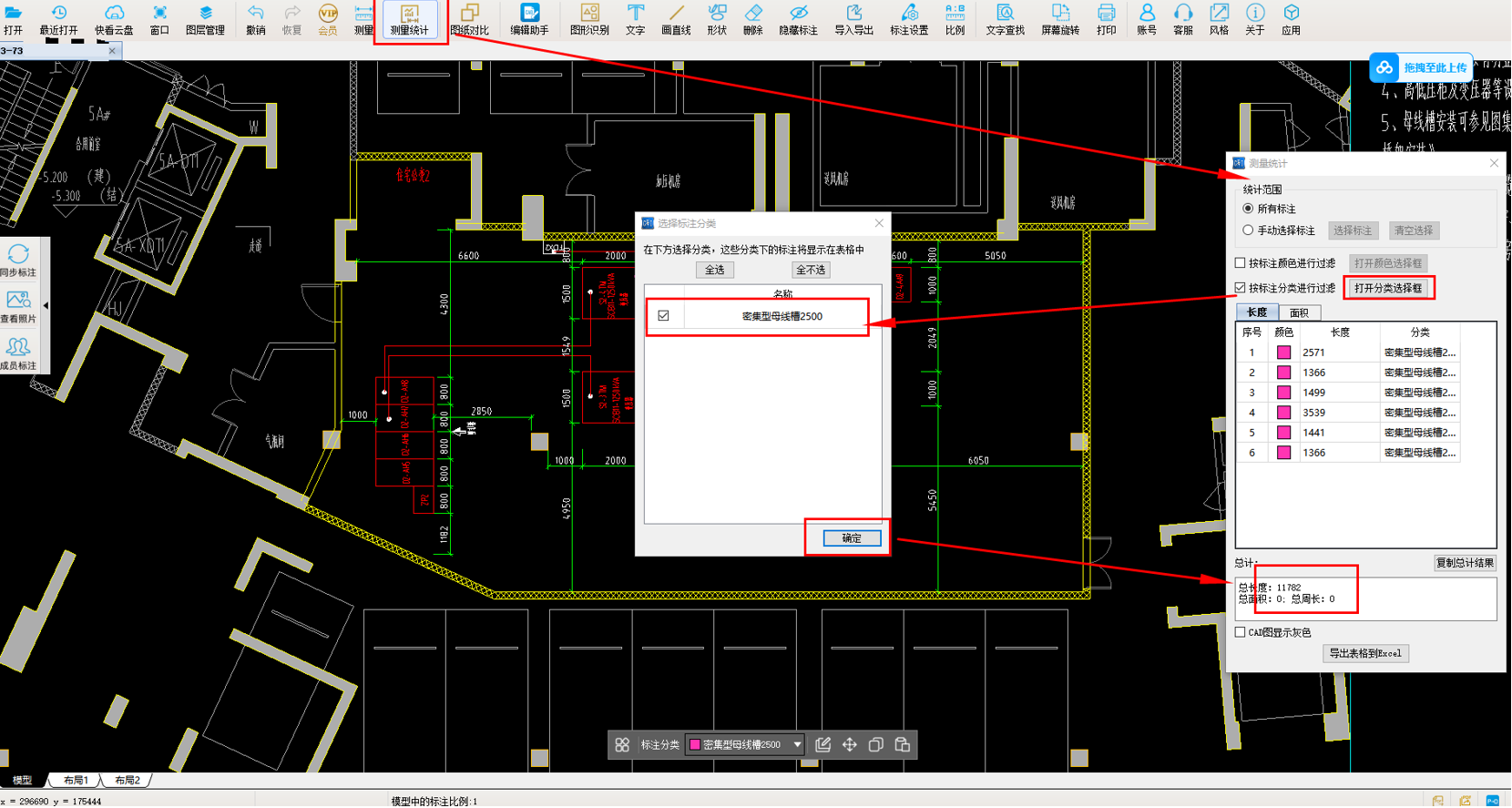

步骤3：重复步骤2的操作，计算出其他段母线槽水平段长度，通过查看“测量统计”，得出全部母线槽水平长度11.78m。

步骤4：对照系统图、剖面图，计算垂直段长度，本配电房共计6段母线槽，需要计算12段垂直长度：6*2*（配电房高度4.3m-配电柜高度2.2m-母线槽距楼板高度1.0m-始端箱高度0.5m）=7.2m

本工程母线槽相关工程量如下：

1、母线槽长度：7.2+11.78=19m

2、始端箱：6个

3、终端箱：6个

4、桥架角钢∠30：16个*（1*2+0.3）长度*1.373kg/m=50.53kg

五、高频易错点与闭坑技巧

1、严禁直线拉量：母线槽多转弯、多翻弯，必须沿中心线逐点测量，不能直接两点直线测距，会严重少算工程量。（可结合实际情况，找母线槽厂家现场勘查，给出合理走向，精准算量）

2、区分本体与附件：所有接头、弯头、插接箱只统计个数。

3、严格区分规格：1000A、1250A、2000A等不同规格母线槽单价差距极大，必须单独计量、单独组价。

使用 CAD 快速看图计算母线槽工程量，操作简单、速度快、精度高，可实现批量统计、自动导出，大幅提升电气造价算量效率。只要严格遵循测量步骤、规范计入垂直长度，就能快速完成母线工程量计算，为电气预算、结算、审计提供精准可靠的数据支撑。
