CAD制图从零开始学-CAD画圆的详细方式

在CAD中，圆（CIRCLE）是最基础、最核心的几个基础绘图命令之一，其不仅仅只是简单的二维闭合曲线，是通过指定圆心、半径、直径、圆上的点和其他对象上点的不同组合来创建圆，实现从理论几何到工程应用的精准转换。圆形是建筑构件、工程图纸、机械零件等设计的核心元素，高效、精准绘制圆形，是快速绘图的基础要求。

在CAD里，画一个圆只需要几秒钟，但它既是零件本身的具象表达，又是构建复杂几何关系的‘脚手架’。熟练运用圆的各种绘制方式（如三点画圆、两点画圆、切点画圆），是提升CAD绘图效率的关键。本文将带来圆（CIRCLE）详细的各个创建方式：

一、“圆”命令的启动方式

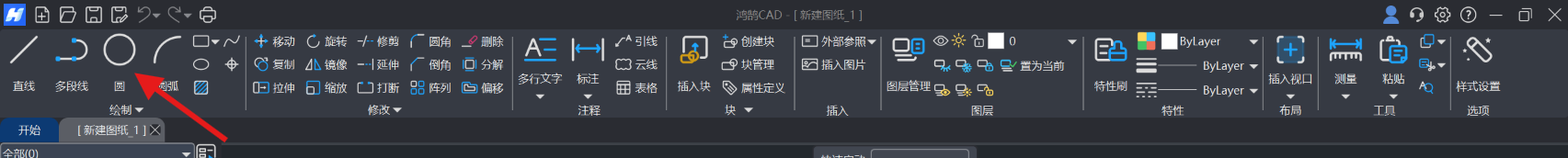

方式一：点击顶部功能栏左侧--绘图命令面板—圆按钮，如图1所示

图1 “圆”方式一

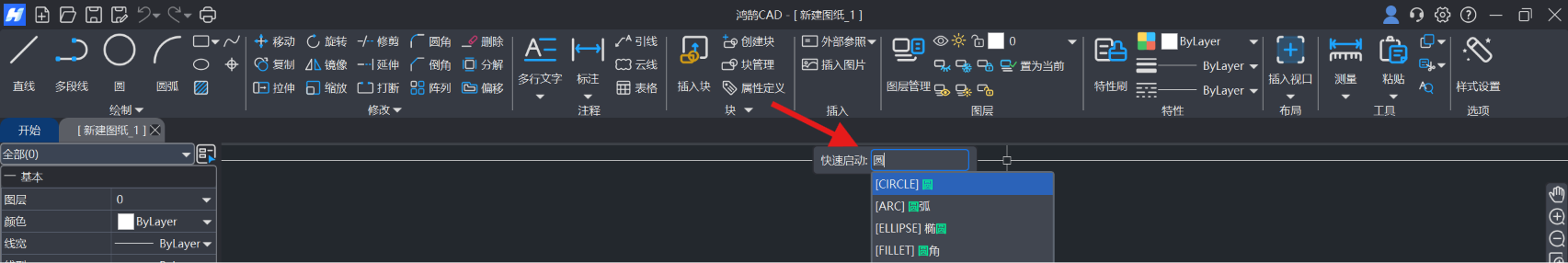

方式二：顶部中间“快速启动”命令区输入“CIRCLE”或者“C”或者“圆”（鸿鹄CAD支持中英双语命令~），如图2所示

图2 “圆”方式二

二、圆的绘制方式

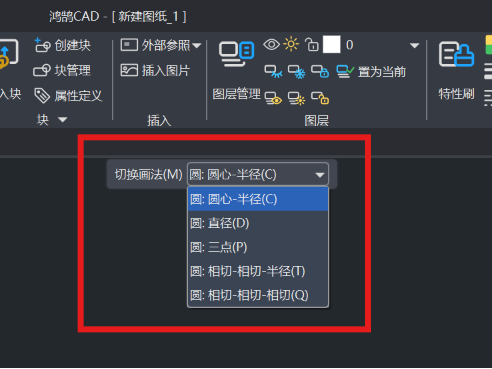

点击“圆”按钮，此时上方“快速启动”命令区会出现如图3所示的小窗口。

图3 “圆”绘制方式

各个小窗口的含义如下：

圆心-半径(C): 默认选择圆心-半径方式绘制，此方式通过输入圆心和半径两个独立参数来确定圆的圆心和半径，实现精确画圆。

直径(D): 通过选定第一个点后，输入确定的直径，回车完成圆的绘制。

三点(P): 通过鼠标点确定圆上的三个点的方式来完成圆的绘制。

相切-相切-半径(T): 通过选定两个要相切的对象后输入确定的半径，回车来完成圆的绘制。

相切-相切-相切(Q): 通过鼠标点击三个已经存在的对象，生成一个与三个对象都相切的新的圆。

三、操作步骤

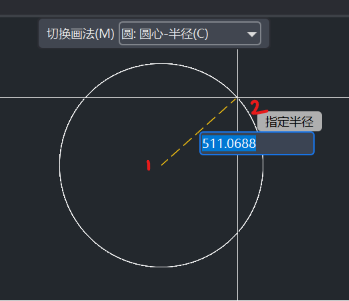

1.圆心--半径(C)：点击“圆”按钮，左键单击选择一个指定的圆心，移动鼠标到指定位置，单击确定第二点位置，完成圆的绘制。如图4所示。

图4 “圆”操作方法一点击确定半径画法

注意：（1）点击确定圆心后，可以直接输入固定半径数值，回车即可完成圆的绘制。

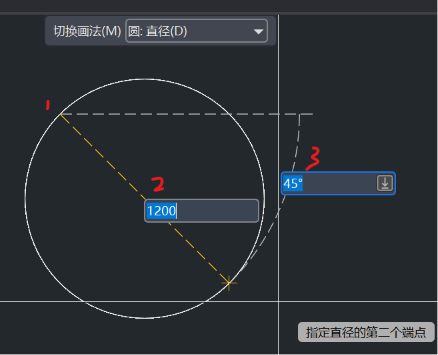

2.直径(D)：点击“圆”按钮，左键单击选择圆上的一个指定点，输入固定数值的直径，此时移动鼠标，或者tab切换，输入相对水平方向的角度后，回车完成圆的绘制。如图5所示。

图5 “圆”操作方法二---输入固定直径和角度

注意：（1）鼠标点击确定第一点后，也可以直接移动鼠标点击，确定直径的大小和圆的位置。

3.三点(P)：点击“圆”按钮，左键单击选择一个指定的圆点，输入距第一个点固定数值的距离，此时移动鼠标，或者tab切换，输入相对水平方向的角度后，回车确定第二点的位置，继续重复第二点的操作来选定第三个点，回车键完成圆的绘制。如图6、7所示。

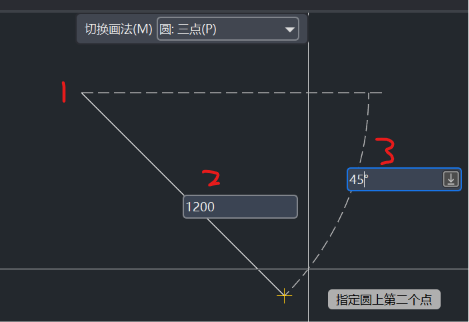

图6 “圆”操作方法三---输入固定距离和角度——第一二点

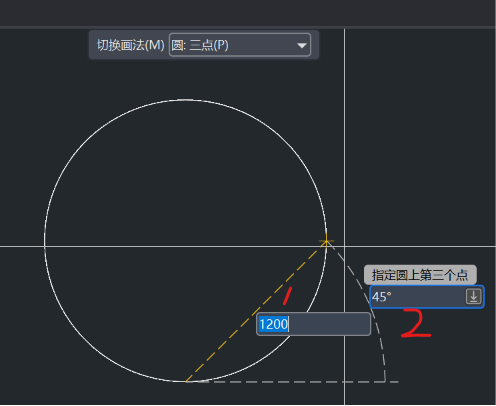

图7 “圆”操作方法三---输入固定距离和角度——第三个点

注意：（1）鼠标点击确定第一点后，也可以继续直接移动鼠标点击，选择第二三点的位置，完成圆的绘制。

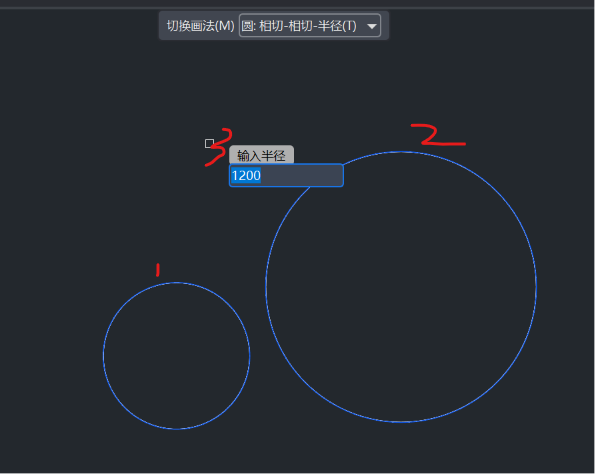

4.相切-相切-半径(T)：点击“圆”按钮，左键单击选择圆的两个相切对象，输入半径数值后回车，根据两个切点的位置以及输入的半径数值，完成新的圆的绘制。如图8所示.

图8 “圆”操作方法四

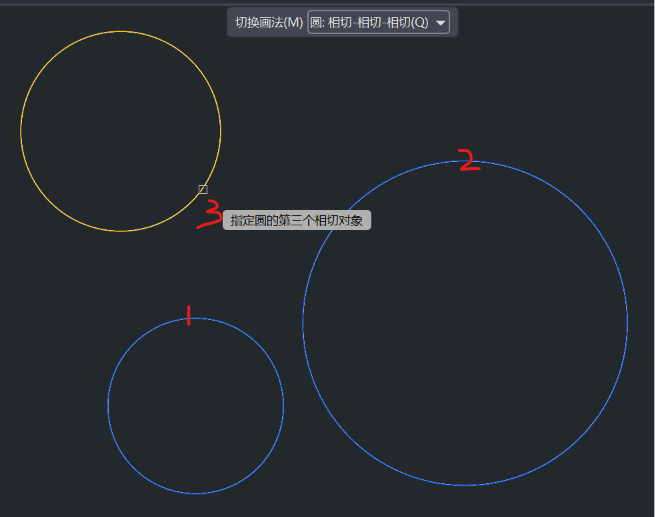

5.相切-相切-相切(Q)：点击“圆”按钮，左键依次单击选择圆的三个相切对象，根据选择的三个切点的位置，点击完成后，自动生成一个相切于三个原始对象的新圆。如图9所示.

图9 “圆”操作方法五

注意：

（1）执行“圆（CIRCLE）”命令时，默认用圆心半径方式绘制圆形。

（2）点击“切换画法（M）”下拉按钮，或按键盘M调出下拉菜单，或直接按下拉菜单中对应项目的快捷键（如直径画法对应的D），可切换绘制方式继续画图。
