CAD图纸坐标乱糟糟？看完这篇，一键标注、坐标转换，轻轻松松早下班！

咱们工程人天天和CAD图纸打交道，其中最常见的概念之一就是“坐标”，什么大地坐标、世界坐标、施工坐标、用户坐标，今天就跟大家唠唠坐标。

今天的内容咱们由浅入深、层层递进，主要分3大部分：

大地坐标、世界坐标、施工坐标、用户坐标都是什么？有什么区别？
CAD软件中坐标标注的几个小技巧（快速又规范）

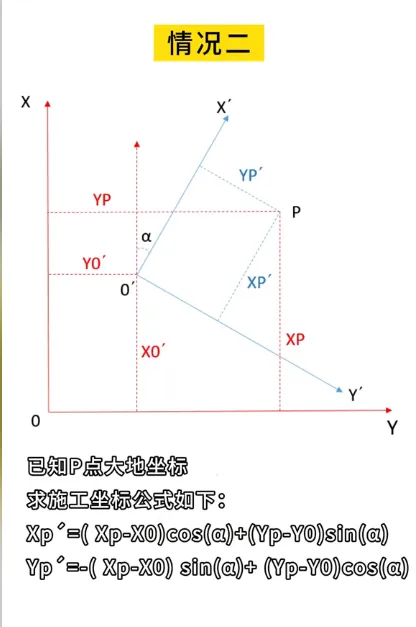

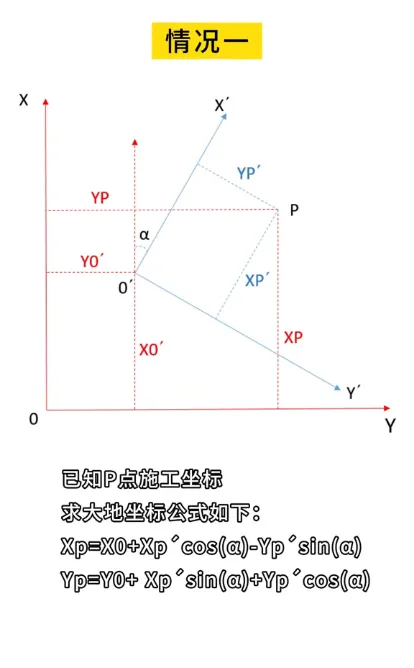

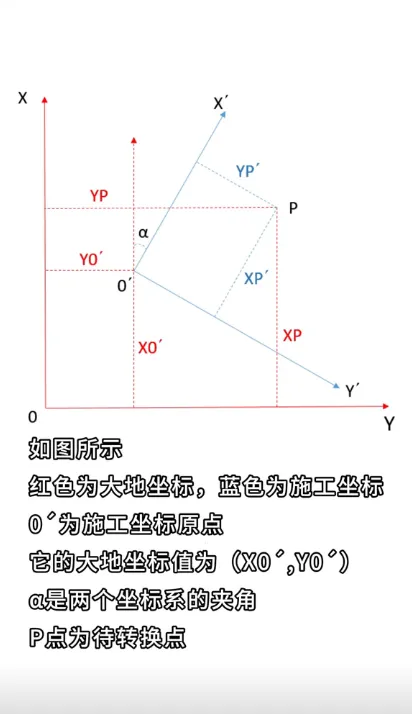

大地坐标与施工坐标快速转换的小技巧

大家可以根据自己的学习需求快速滑到自己感兴趣的部分~

一、各类坐标的概念和作用

大地坐标(Geodetic Coordinate System)

它是全球性的坐标系统，可以精确描述地球表面任意一点在全球的绝对位置。

表达方式：用大地经度L、大地纬度B和大地高H来表示。

作用：通常用于大地测量学，测绘学，全球导航，地理信息系统（GIS）等。

世界坐标系 (World Coordinate System, WCS)

它是CAD软件默认的、固定不变的绝对坐标系，原点为（0,0,0），在CAD软件创建文件时就默认固定好了。

表达方式：用水平方向X轴，默认指向右方（通常代表东）；垂直方向Y轴，默认指向上方（通常代表北）；垂直于屏幕的Z轴，用来表示高程。

作用：确定CAD图纸内图形的默认虚拟位置。

用户坐标 (User Coordinate System, UCS)

和世界坐标相对应的就是用户坐标（UCS），它是CAD软件中用户自定义的临时坐标系。

表达方式：同世界坐标，也是X、Y、Z轴，而原点位置是以世界坐标系为基准由自己单独定义的。

作用：方便绘制CAD图纸，或是坐标套图、旋转坐标轴视图等。

施工坐标 (Construction Coordinate System)

也叫建筑坐标系，是专为简化施工现场的测量和放样工作而设立的局部坐标系统。

表达方式：坐标轴通常用A轴、B轴表示，和建筑物的主轴线平行或垂直，原点通常设在总平面图的西南角，以确保所有建筑物的设计坐标都是正值。

这样就能让建筑物的角点坐标变得非常规整，例如（15, 60），这时用来施工放线就会极其方便。

作用：施工放线、桩基等构件定位，简化坐标，项目内部临时使用。

注意：仅作用于当前项目，换别的项目、位置就无法使用了。

二、CAD软件中坐标标注的几个小技巧

1. 一键标注X+Y坐标值，减少重复标注

如果你用CAD软件测坐标，一次只能得到X值或Y值，一个点位要分两次标注，那么工作效率会被严重拖慢，同时标注也会显得很乱。

如何一次测出XY值呢？用鸿鹄CAD的坐标功能，不需要安装插件就能实现同时得到XY值。

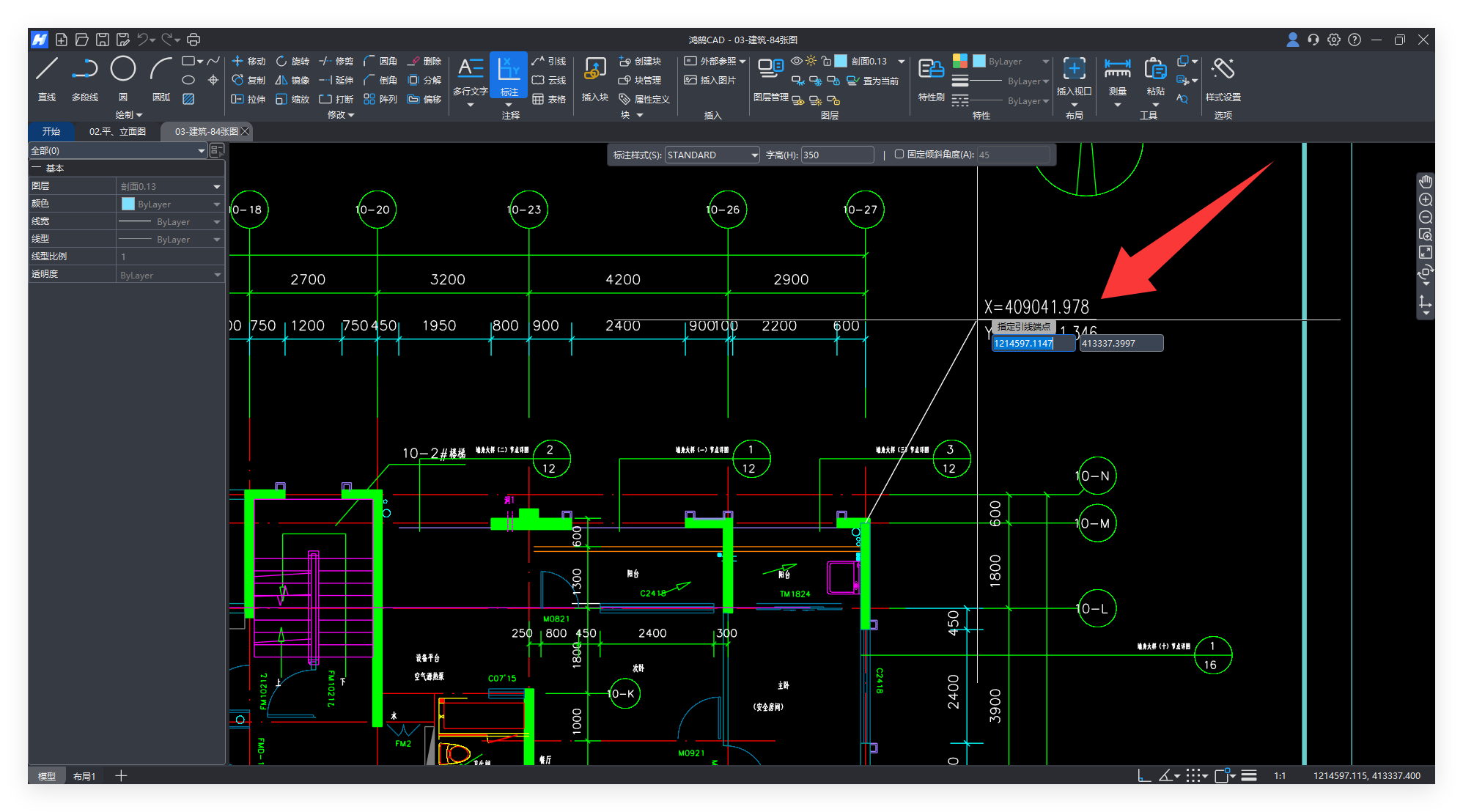

操作步骤：选择坐标标注功能→点击任意点位→拖动鼠标就能得到该点位的XY坐标值。

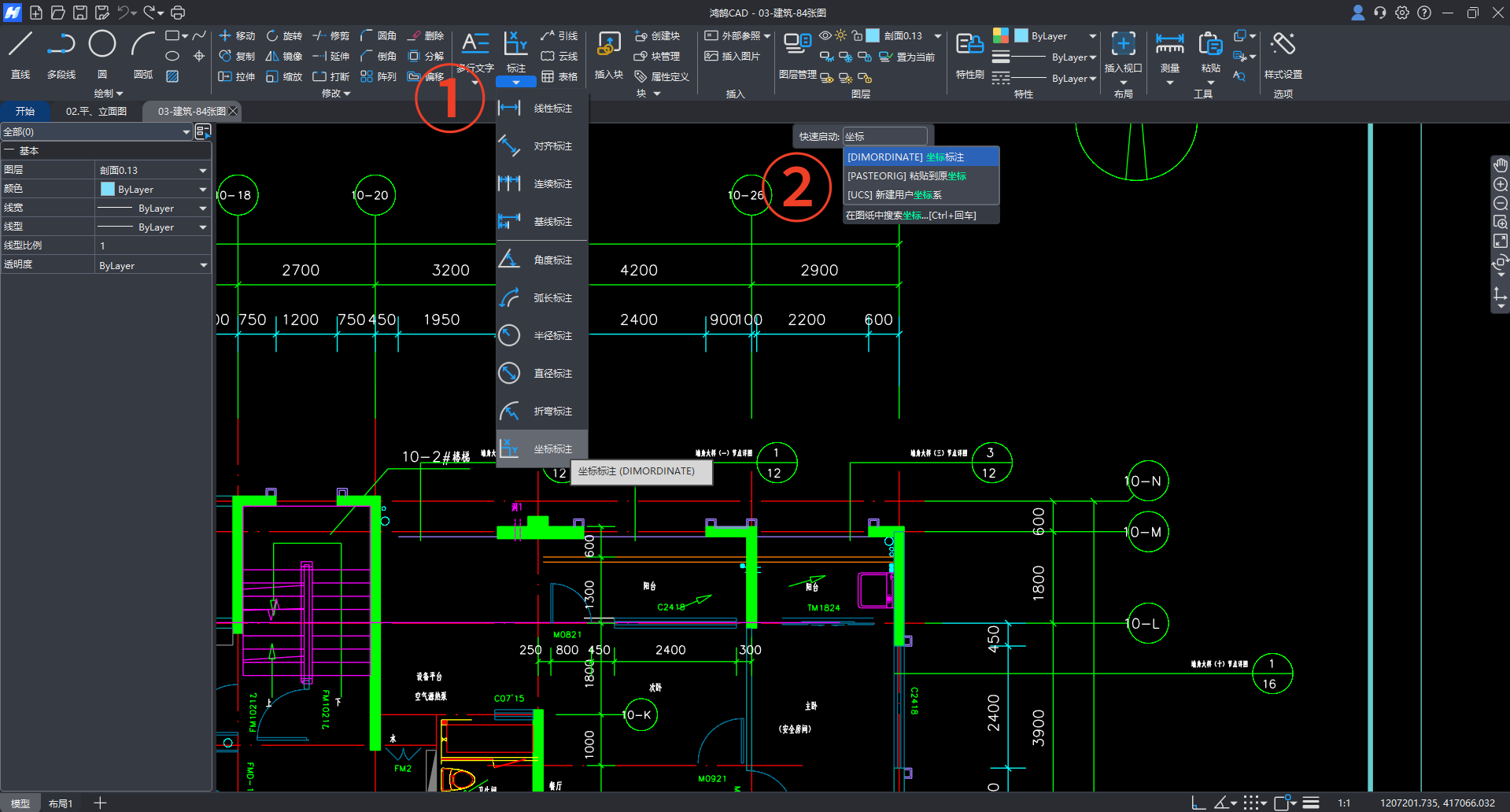

小技巧：鸿鹄CAD支持3种方式调用功能：

①顶部工具栏点击标注-坐标标注；

②顶部快速启动栏输入中文命令“坐标”；

③快速启动栏输入英文命令或快捷键（DOR）

2. 结合捕捉功能，精准定位

在我们测坐标时，经常需要精准捕捉轴线交点、建筑角点、甚至是某条线段延长线上的某一点、某两条线段的延长线交点等等。

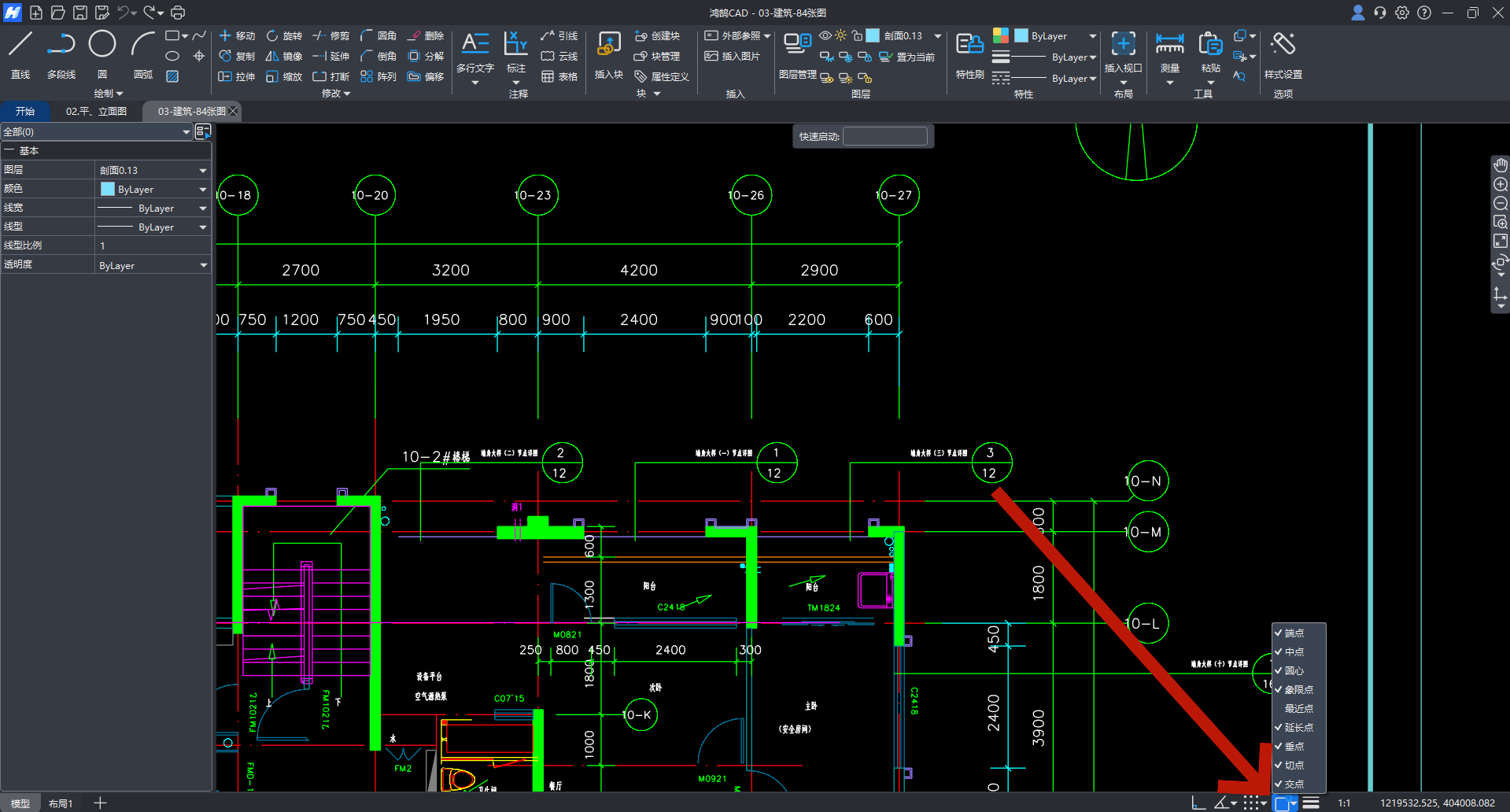

这时就要借助CAD软件中丰富的对象捕捉：

轴线交点→捕捉交点

建筑角点→端点或交点

桩、柱等构件中点→中点或圆心

延长线上点→延长点

延长线捕捉操作小技巧：

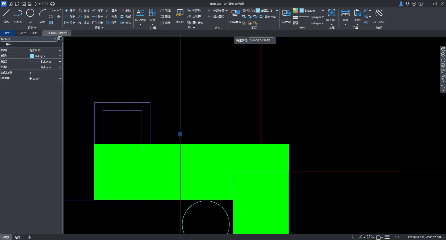

鸿鹄CAD中鼠标悬停在某一线段的端点或交点上，停顿一下再拖动鼠标，就能捕捉延长线（绿色虚线）。若要捕捉延长线交点，就在两条线上分别捕捉一下延长线，当鼠标移动到两条延长线交点附近时，软件会自动捕捉延长线交点。

3. 固定坐标标注线角度，让图纸更规范、美观

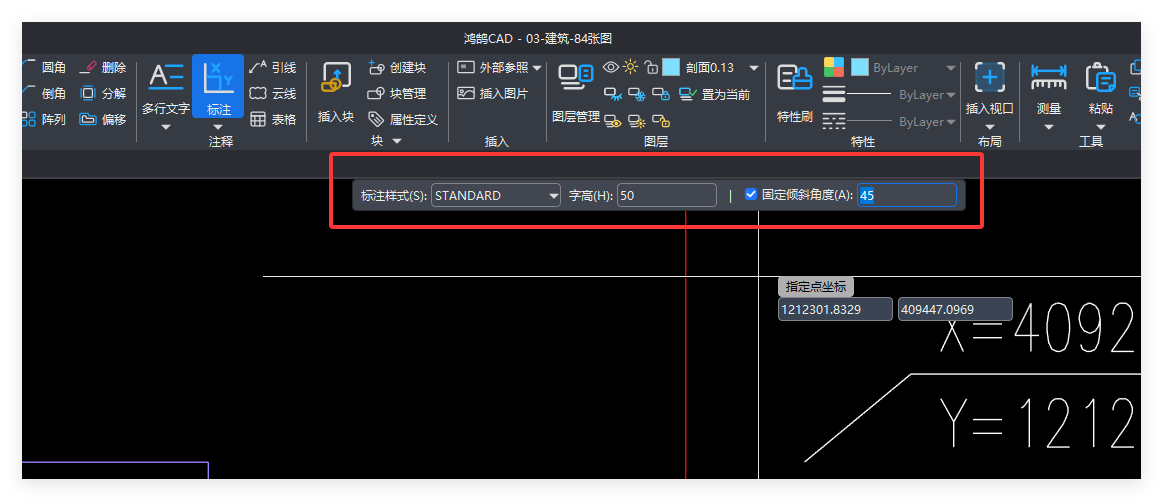

某些专业在出图时，对坐标标注线角度有固定要求，即使没有要求，统一的角度、字号也能大幅提升CAD图纸的美观度和规范性。考虑到实际工作中高效快速绘图、出图的需求，鸿鹄CAD在坐标功能调启时，会在软件界面顶部中央位置集中展示标注样式、字高、固定角度及角度值输入框，这样就能在标注坐标时非常顺畅地集中调整好所有设置，避免步骤繁多、不知道在哪操作的问题。
