CAD软件界面右侧导航栏有哪些功能？用CAD软件必须掌握的基本视图操作！

不知大家在CAD软件使用过程中是否有注意过软件界面的右侧导航栏，也许其并不引人眼球，但是这个小小的导航栏却有着非常关键的功能！在这个导航栏中，放置着CAD视图区的多个视角控制功能，包括平移、缩放等视角控制模式，这些都是大家在制图、视图必须用到的功能。接下来本文将以鸿鹄CAD为例为大家介绍如何通过平移、缩放等操作调整绘图区显示范围，兼顾整体布局与局部细节。

一、“绘图区视角控制”的执行方式

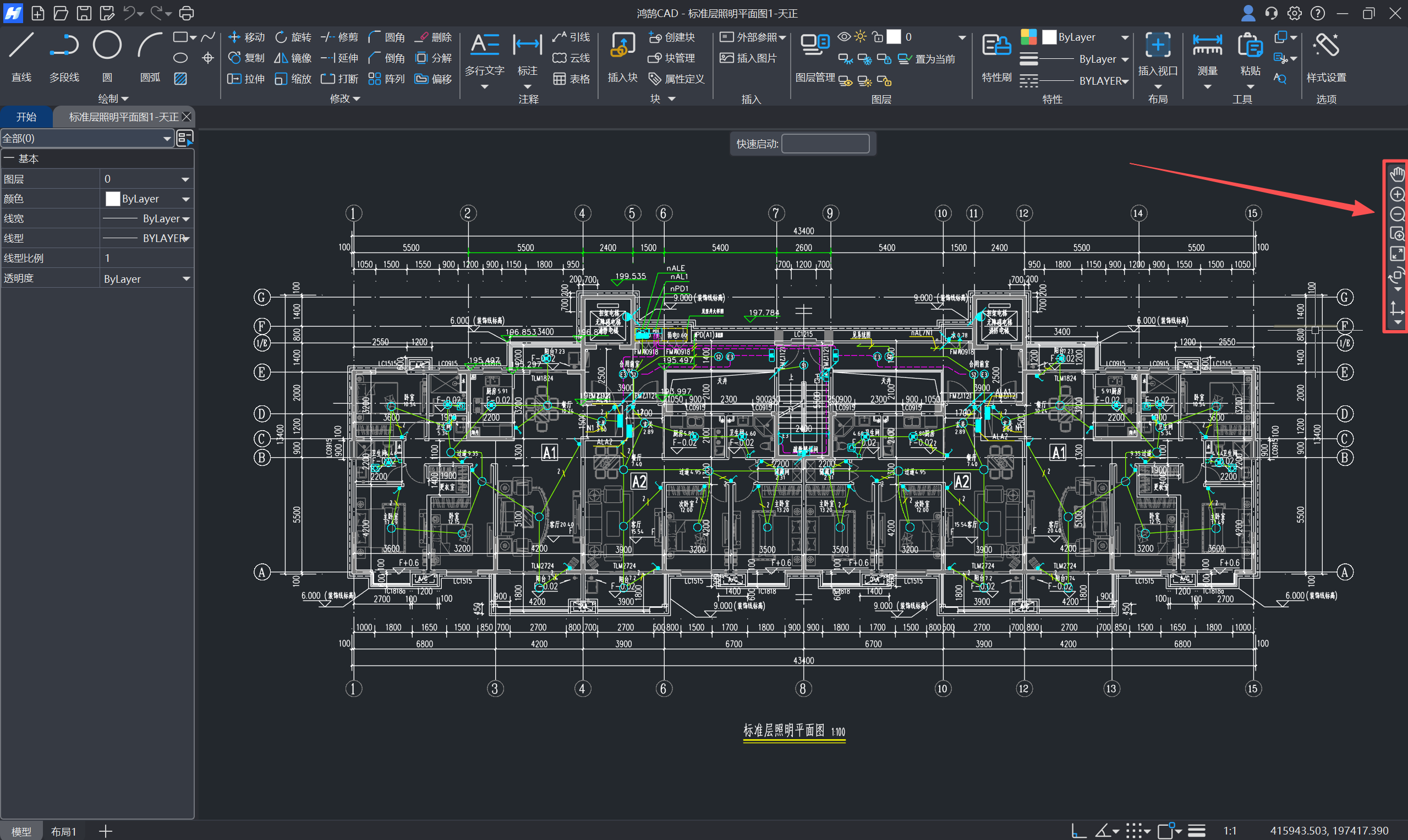

在绘图区右侧导航栏中点击需要执行的视角控制模式，如图1所示。

图1 “绘图区视角控制”执行方式

二、视角控制模式介绍

平移（PAN）：此模式用于平移视图。激活后，光标将变为手形，此时按住鼠标左键并拖动，即可平移当前视图。也可以直接按住鼠标中键拖拽，更方便地实现平移操作。

放大：点击此图标，可使当前视图放大一级。

缩小：点击此图标，可使当前视图缩小一级。

窗口缩放：此模式用于将指定的矩形区域放大至全屏。

全部缩放：用于将图纸中的所有对象缩放至最适宜的大小，并显示在视图中央。

调整视角：用于调整视图的旋转角度。可以在下拉菜单中“左转90度”、“右转90度”、“旋转视角”或“重置视角”操作。此功能仅在模型中可用，在布局中不可用。

调整坐标系：用于切换或自定义坐标系。以在下拉菜单中选择“世界坐标系”或“新建用户坐标系”。此功能仅在模型中可用，在布局中不可用。

三、操作步骤

在导航栏内可以执行多种视角控制操作，以方便查看图纸：

（1）平移：在导航栏中点击图标或在顶部中间“快速启动”命令区中输入“PAN”按回车键，光标将变为“手形”。按住鼠标左键不放，并在绘图区中拖动鼠标，视图将跟随您的拖动方向实时移动，松开鼠标左键，即可退出“平移”操作。

（2）放大/缩小：在导航栏中点击放大/放小图标或使用鼠标滚轮，系统将以当前视图的中心点为基准，对图纸进行一次固定比例的放大/缩小。也可以连续点击此图标，以实现持续放大/缩小。

（3）窗口缩放：在导航栏中点击图标，移动光标，框选您希望查看的细节区域，系统将立即执行缩放，将您所选矩形框内的区域放大至充满整个绘图区。窗口缩放前后对比如图2、3所示。

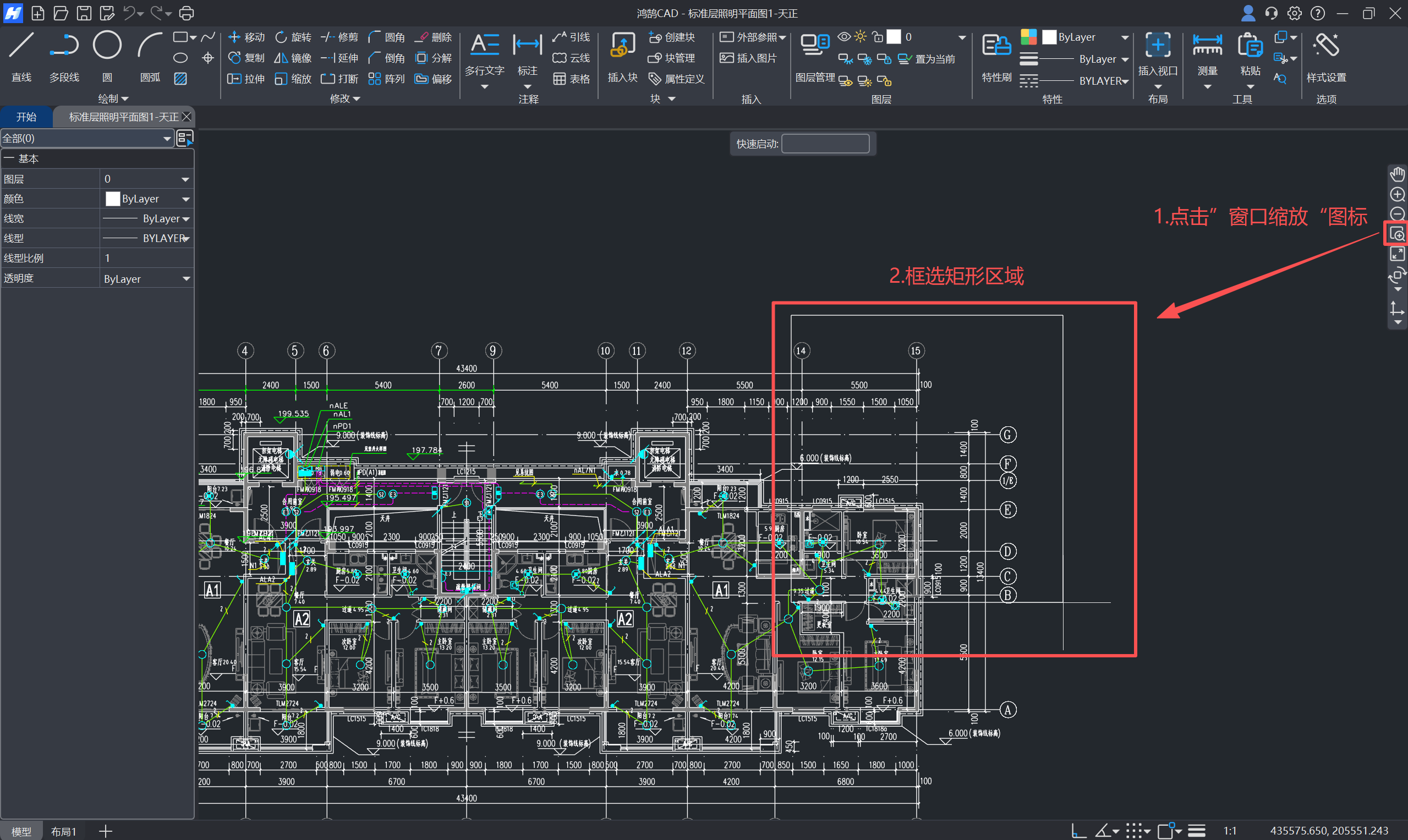

图2“窗口缩放”前

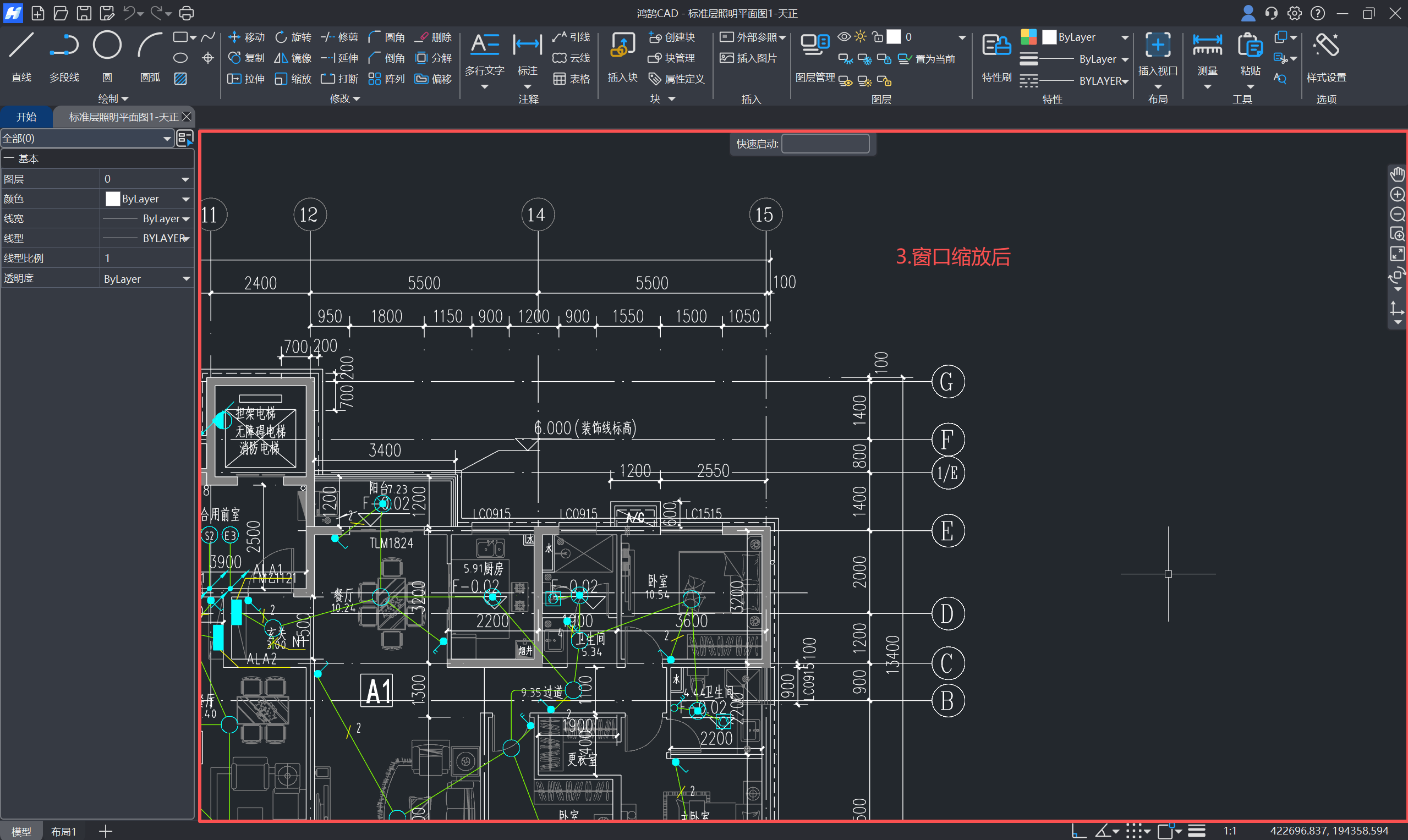

图3“窗口缩放”后

（4）全部缩放：在导航栏中点击图标或双击鼠标中键，系统将自动计算图纸中所有已绘制对象的边界范围，并立即调整视图的缩放比例和平移位置，使所有图形内容都被完整地显示在当前的绘图区内。

（5）调整视角：在导航栏中点击图标，可在其弹出的下拉菜单中选择“左转90度”、“右转90度”、“旋转视角”或“重置视角”操作，如图4所示。点击后操作会立即执行。

图4“调整视角”操作步骤

（6）调整坐标系：在导航栏中点击图标，可在其弹出的下拉菜单中选择“世界坐标系”或已创建的坐标系或“新建用户坐标系”，如图2-69所示。点击“世界坐标系”或已创建的坐标系名称，可将目前坐标系切换到选择的坐标系；点击“新建用户坐标系”会进入创建自定义坐标系的流程。您可以依次指定原点、指定坐标系X轴、输入坐标轴名称来创建新的坐标系。

图5“调整坐标系”操作步骤

CAD软件的绘图区视图控制功能虽然听起来都是平移、缩放等简单操作，但如何将这些视图控制功能使用好，并不是一件简单事。希望您对这些视图控制功能的认识能帮助您更好地使用CAD软件。以上便是本文全部内容，希望本文对您有所帮助。
