CAD图纸中基本图形的使用-CAD绘图基础教程

CAD图纸，即通过CAD（计算机辅助设计）软件进行绘制的数字化工程图纸，广泛应用于土建、机电等行业。矩形与正多边形是CAD工程图纸中极为常见的基本图形、封闭轮廓，广泛应用于建筑平面（如门窗、房间）、机械零件（如法兰盘、螺母）以及各类示意图的绘制。CAD中提供了高效的“矩形（RECTANG）”和“多边形（POLYGON）”命令，用于快速生成这些标准的几何图形。本文将详细介绍在鸿鹄CAD中矩形与多边形的绘制，仅供参考。

一、“矩形/多边形”功能的执行方式

（一）矩形

方式一：点击顶部功能栏左侧--绘图命令面板—矩形按钮；

方式二：顶部中间“快速启动”命令区输入“RECTANG”或者“REC”或者“矩形”，如图1所示。

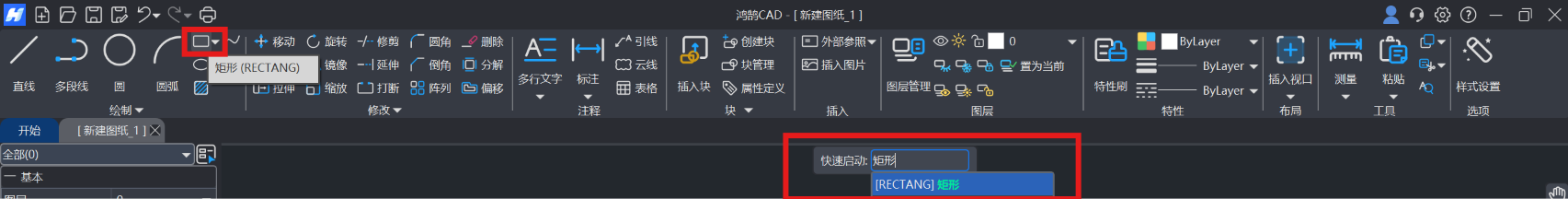

图1 “矩形”功能执行方式

（二）多边形

方式一：点击顶部功能栏左侧--绘图命令面板—矩形按钮右边下拉菜单-多边形按钮；

方式二：顶部中间“快速启动”命令区输入“POLYGON”或者“POL”或者“多边形”，如图2所示。

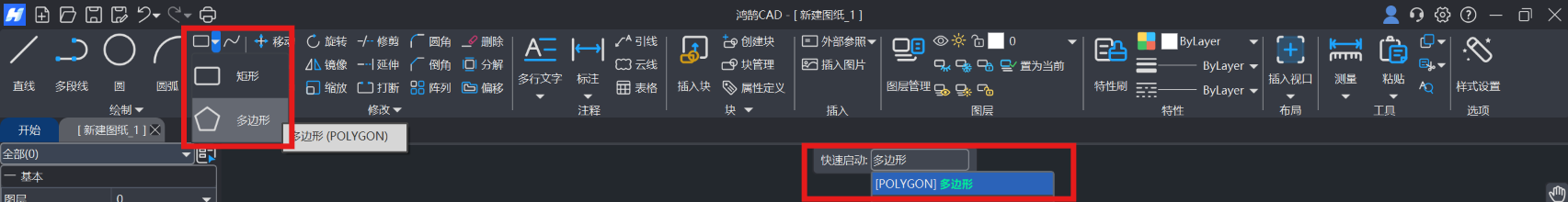

图2 “多边形”功能执行方式

二、“矩形/多边形”功能的绘制方式

（一）矩形

点击“矩形”按钮，此时上方“快速启动”命令区会出现如图3所示的小窗口。

图3“矩形”绘制方式

各个小窗口的含义如下：

两点（P）：通过指定矩形的两个对角点来完成绘制，是默认的绘制方式。

两边（D）：通过指定矩形相邻两条边的长度和方向来完成绘制。

（二）多边形

点击“多边形”按钮，此时上方“快速启动”命令区会出现如图4所示的小窗口。

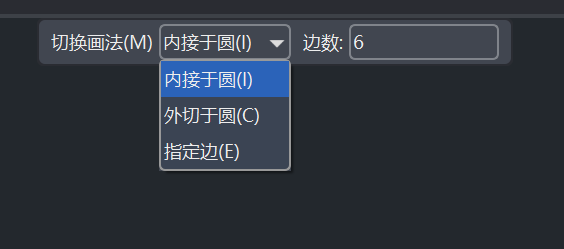

图4“多边形”绘制方式

内接于圆（I）：通过指定中心点和参考外接圆的半径创建多边形，半径是从中心点到多边形顶点的距离。

外切于圆（C）：通过指定中心点和参考内接圆的半径创建多边形。多边形的各条边的中点与内接的圆相切，半径是从中心点到边中点的距离。

指定边（E）：通过指定一条边的两个端点来创建多边形。边的长度和方向决定了整个多边形的大小和旋转角度。

边数：指定多边形的边的数量，输入范围为[3-1000]。

三、操作步骤

（一）矩形

1.两点：执行命令后，点击“切换画法(M)”选择“两点”方式。在绘图区单击鼠标左键指定矩形的第一个角点。随后移动鼠标，实时预览矩形，在合适位置再次单击鼠标左键，确定对角的角点，完成绘制。如图5所示。

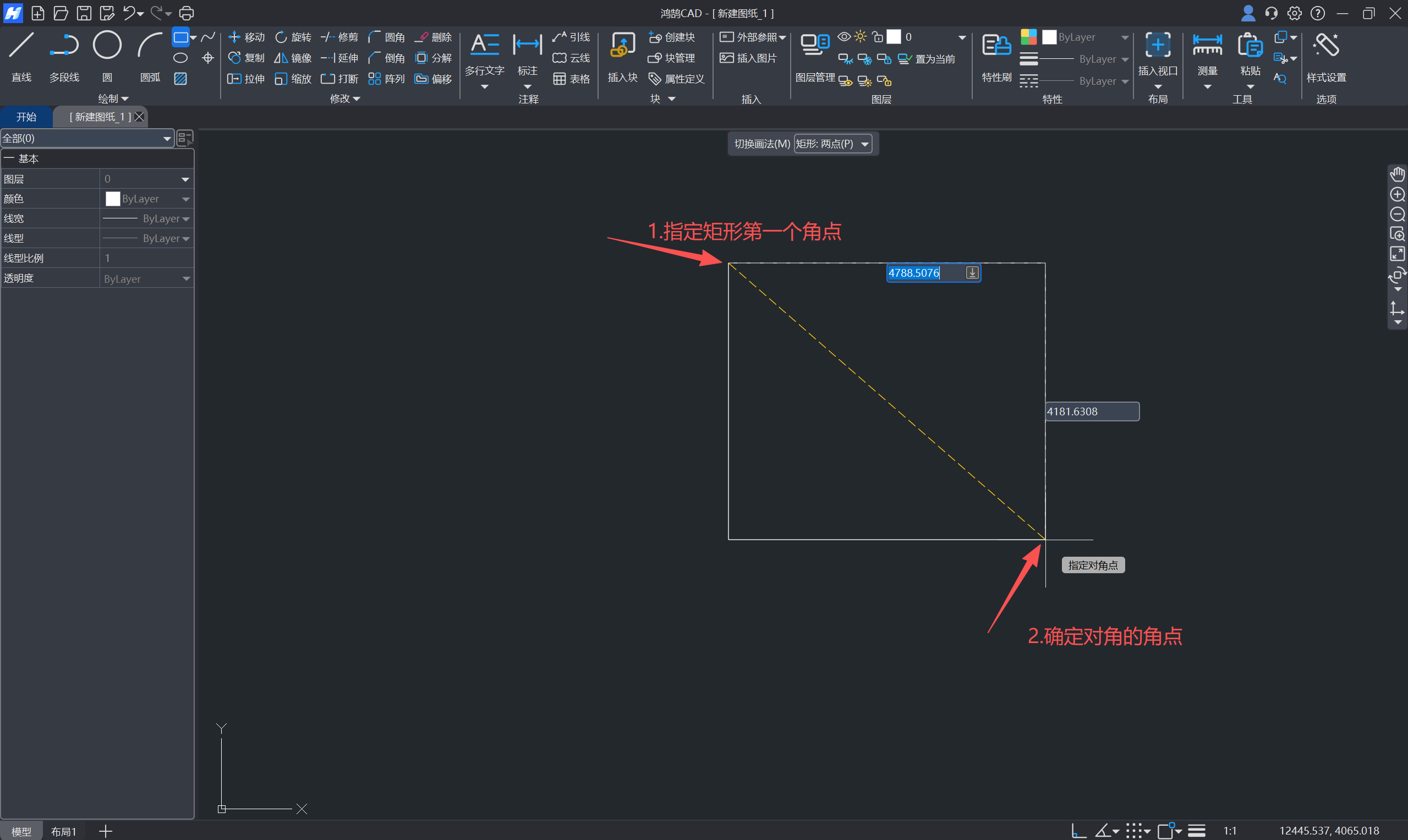

图5 “矩形”两点画法

2.两边：执行命令后，点击“切换画法(M)”选择“两边”方式。首先在绘图区单击确定一条边的起点，然后移动鼠标或直接输入数值以确定第一条边长的终点，单击或按回车确认。最后，移动鼠标或直接输入数值确定第二条边长的长度和方向，单击或按回车即可完成矩形绘制。如图6所示。

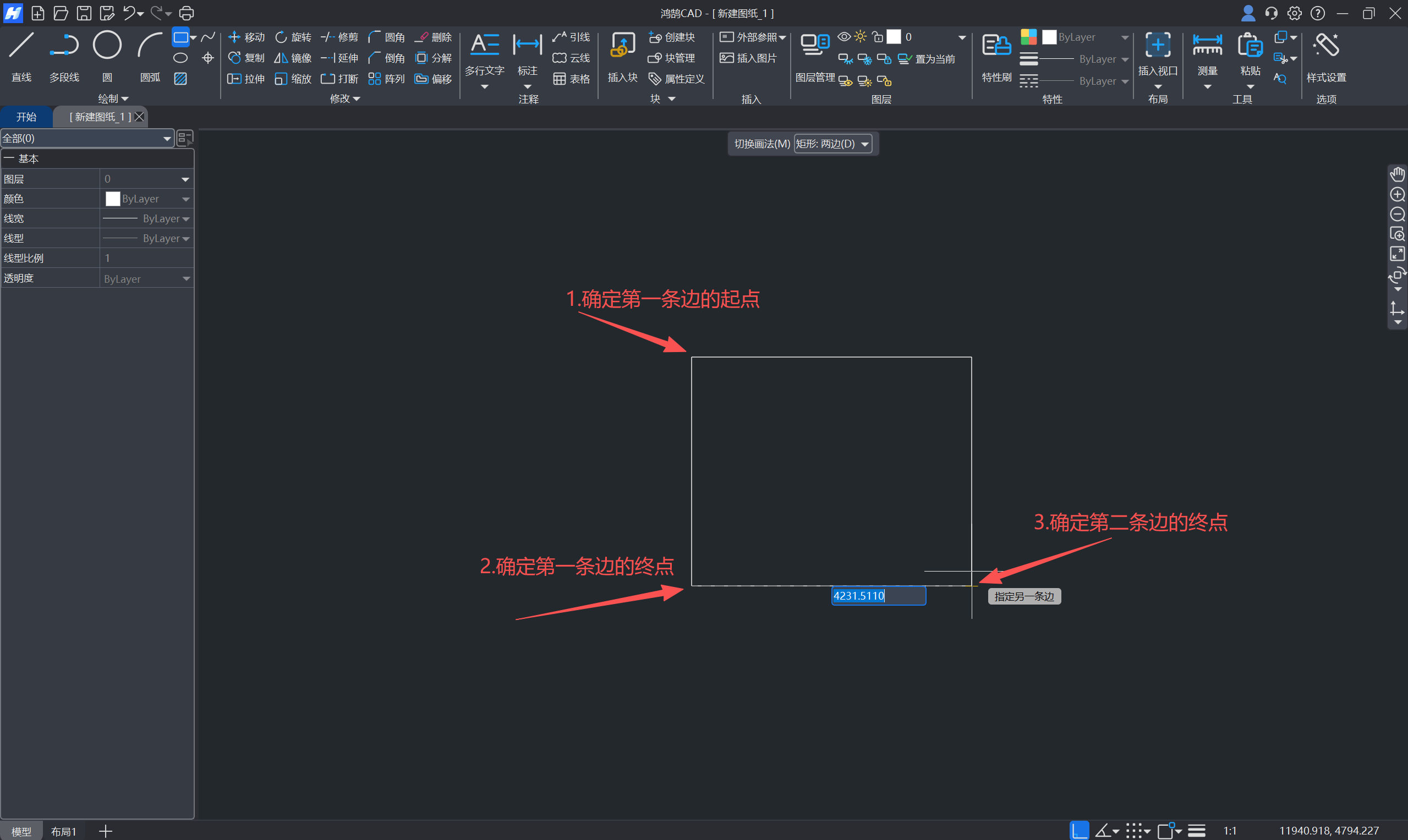

图6 “矩形”两边画法

（二）多边形

1.内接于圆/外切于圆：执行命令后，点击“切换画法(M)”选择“内接于圆”或“外切于圆”方式。在顶部中间窗口修改边数并按回车确认。在绘图区单击鼠标左键指定多边形中心。随后移动鼠标或直接输入半径数值以确定多边形的大小和方向，单击或按回车即可完成绘制。如图7、8所示。

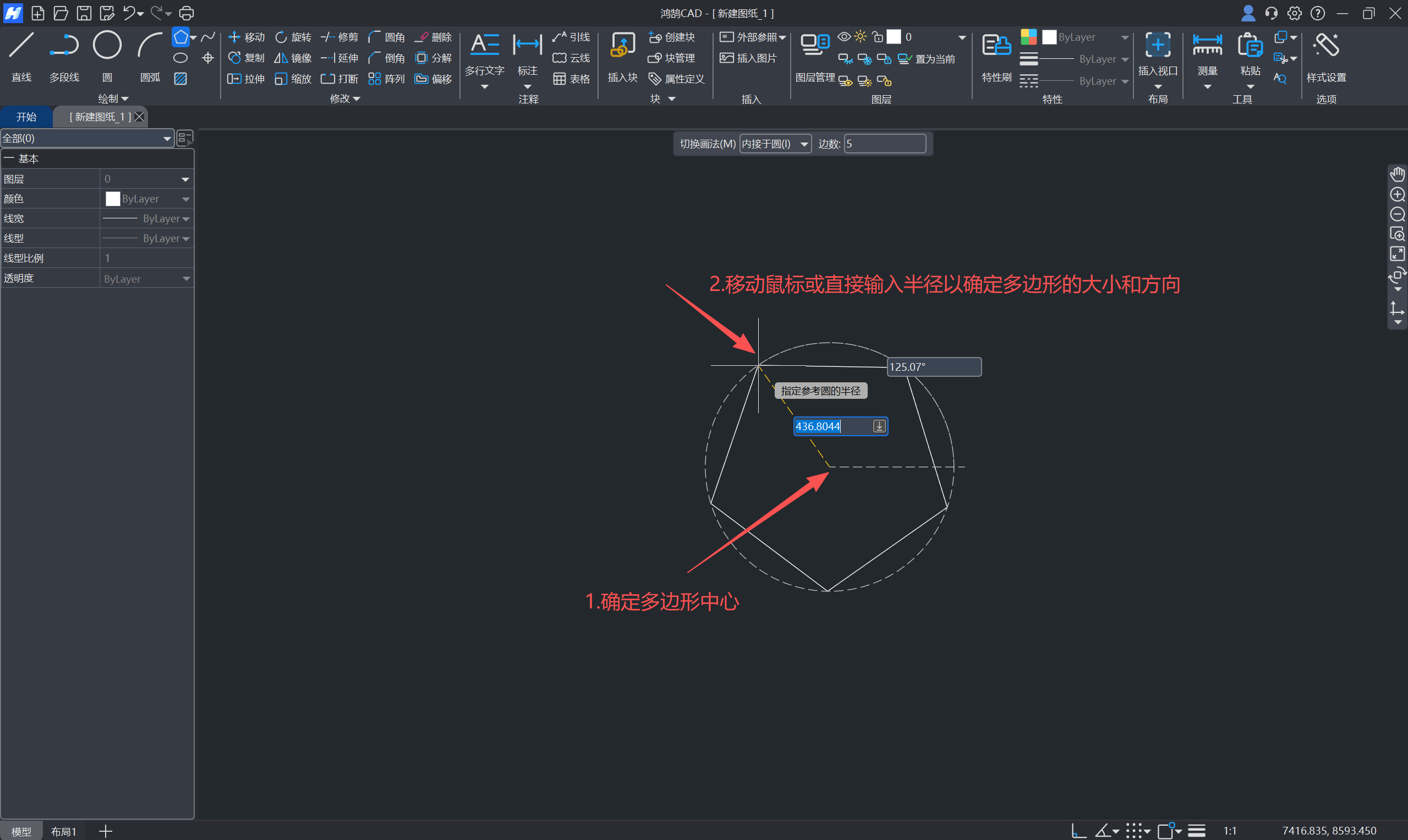

图7 “多边形”内接于圆画法

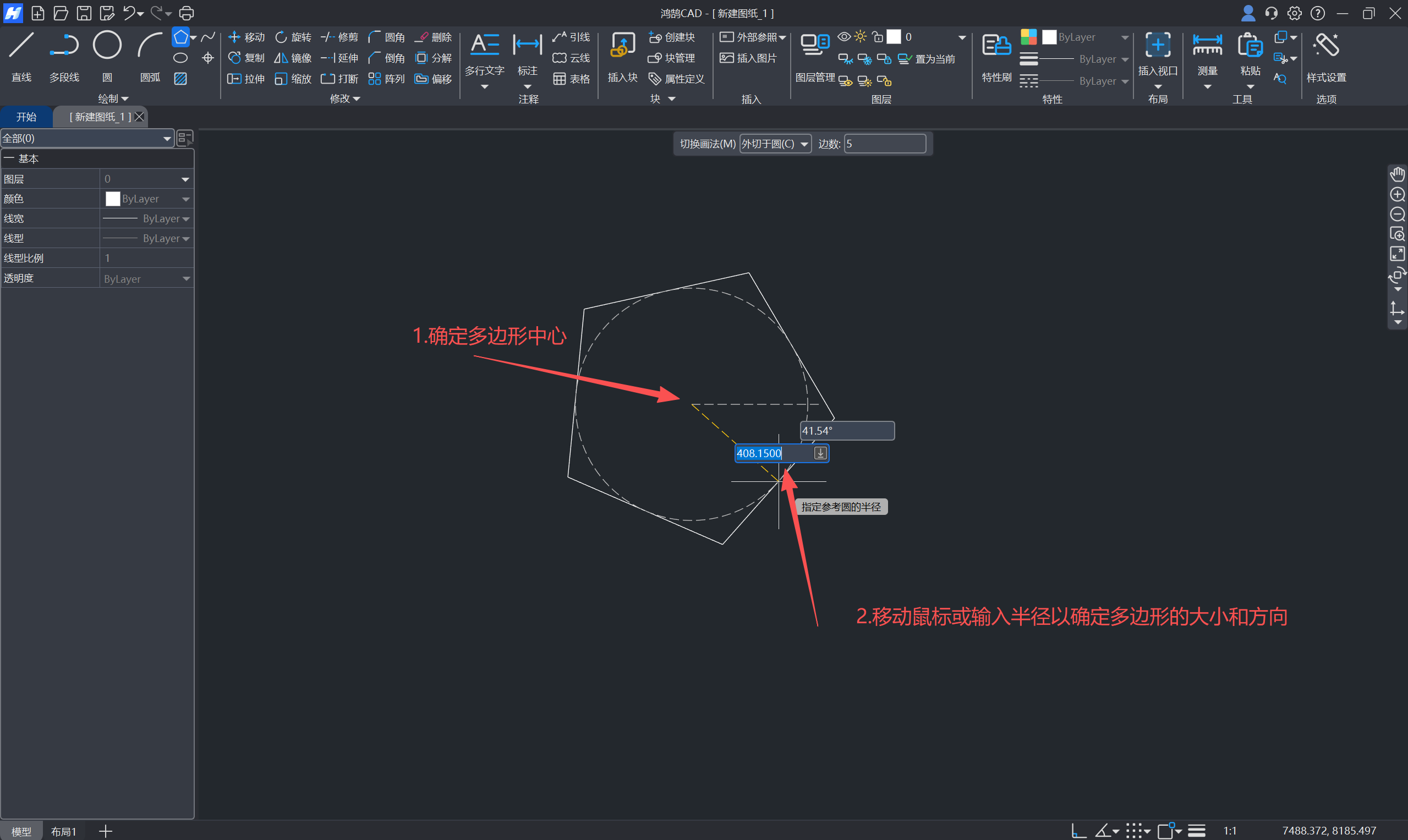

图8 “多边形”外切于圆画法

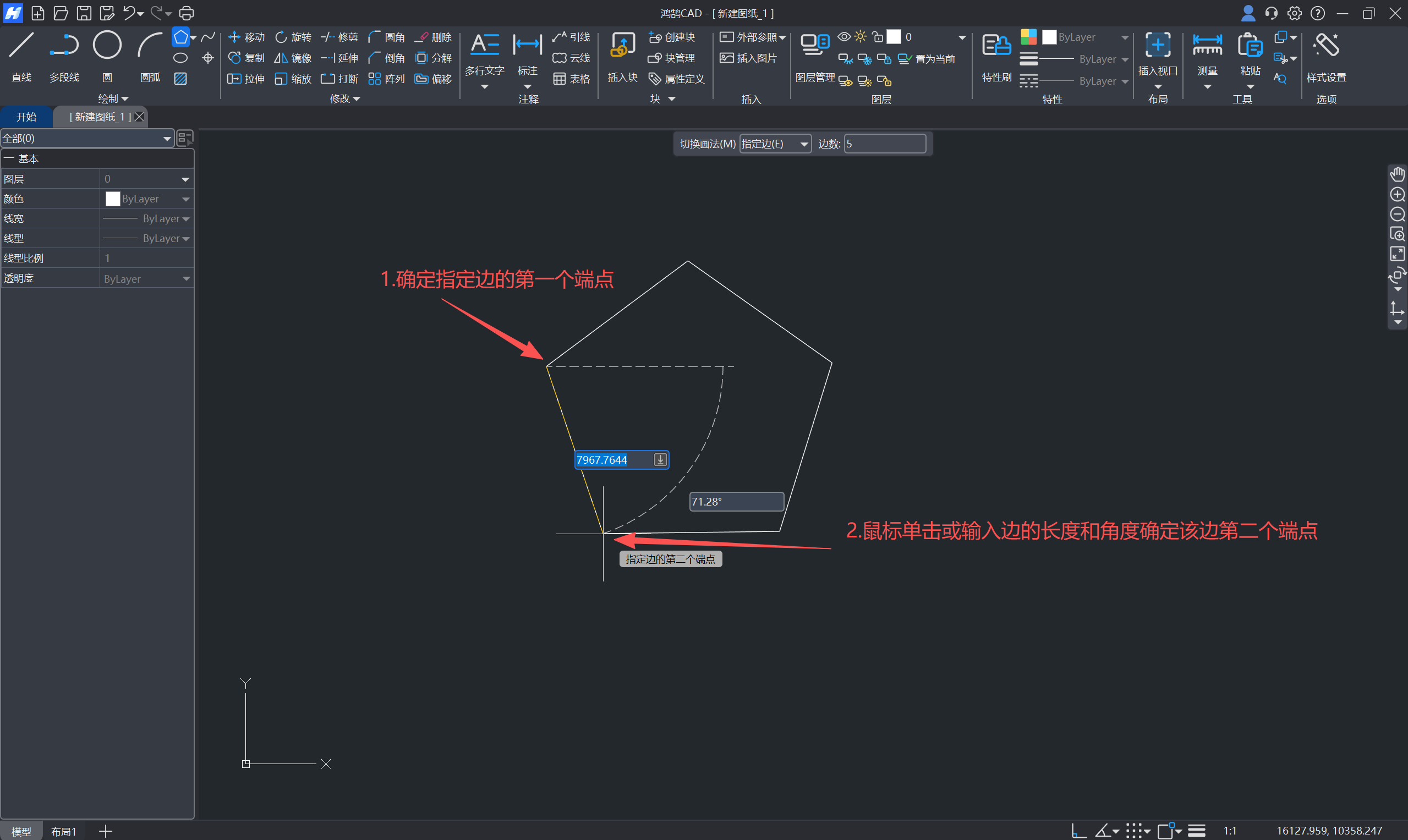

2.指定边：执行命令后，点击“切换画法(M)”选择“指定边”方式。在顶部中间窗口修改边数并按回车确认。在绘图区单击鼠标左键指定边的第一个端点。随后移动鼠标，此时可以预览以该边为基准生成的完整多边形，此时可以直接输入边的固定长度和角度值（使用“Tab”键切换）后按回车键或移动光标至合适位置单击，确定该边的第二个端点，即可完成多边形的绘制。如图9所示。
