CAD制图基础-CAD软件中的填充功能有何不同？

一份合格的CAD图纸，是绝非简单的线条拼接而成。清晰的区域、材料、截面区分，是CAD制图落地的关键。在CAD工程制图中，填充（HATCH）是区分不同材料、区域或截面的关键视觉手段，例如，可以使用特定的斜线图案表示剖切面，或使用实心填充来高亮特定区域。CAD填充功能，是实现图纸可视化、标准化的核心工具。今天本文将为大家带来填充（HATCH）功能详细的使用方式与注意事项

一、“填充”功能的执行方式

方式一：点击顶部功能栏左侧--绘图命令面板—填充按钮；

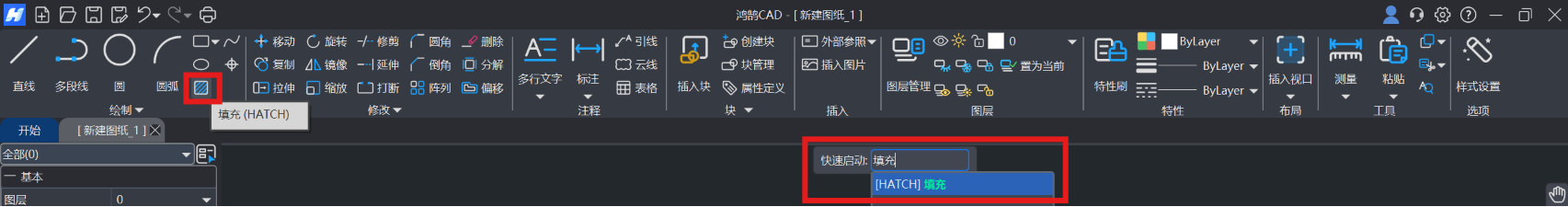

方式二：顶部中间“快速启动”命令区输入“HATCH”或者“填充”，如图1所示。

图1 “填充”方式

二、“填充”功能的绘制方式

点击“填充”按钮，此时绘图区左侧会出现如图2所示的小窗口。

图2 “填充”绘制方式

各个小窗口的含义如下：

填充图案：点击右侧下拉菜单可以预览并选择合适的填充图案样式。

图案颜色：点击右侧下拉菜单可以设置填充线条的颜色。

缩放比例：手动输入“缩放比例”的值可以调整图案的疏密程度。

旋转角度：手动输入“旋转角度”的值可以调整图案的旋转方向。

设置填充原点：点击该按钮可在图纸上设置一个基准点，用于控制填充图案的起始位置，对于需要对齐图案或使多个独立区域的填充保持连续时非常有用。

三、操作步骤

本文所使用的CAD软件为鸿鹄CAD，以其作为演示，仅供参考。

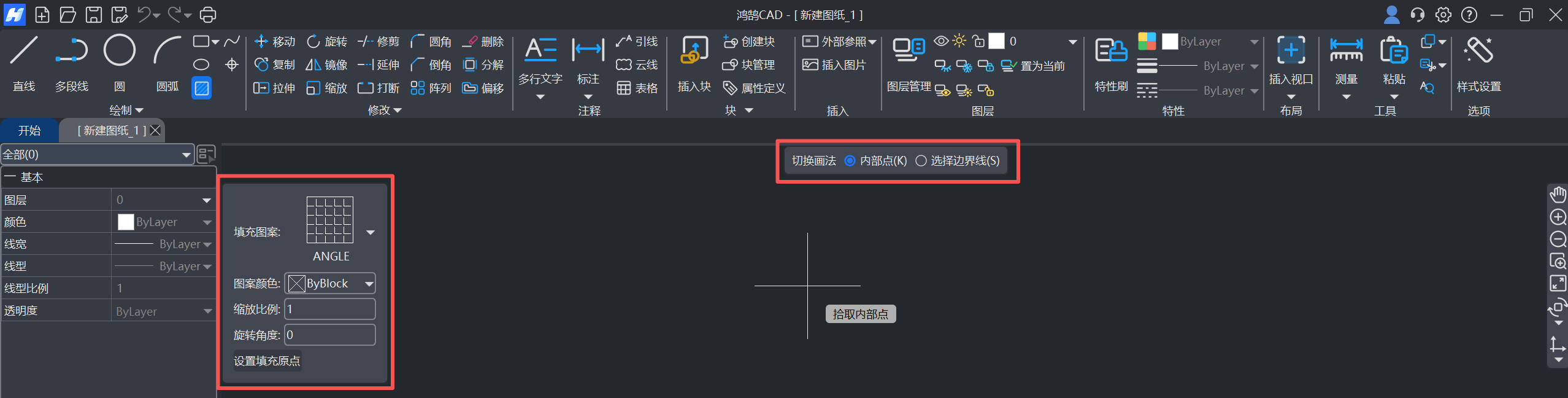

1.执行命令后，系统顶部中间弹出小窗口，左侧弹出属性面板，如图3所示。在左侧的属性面板中您可以设置填充的各项参数：

图3 “填充”操作步骤一

2.设置完填充图案样式参数后，在顶部中间小窗口中切换画法。选择“内部点”方式，则直接将光标移动到绘图区中需要填充的图案内部，单击拾取内部点即可；选择“选择边界线”方式，则移动光标到封闭图案的任意一条边界线，点击拾取即可。填充效果如图4所示。

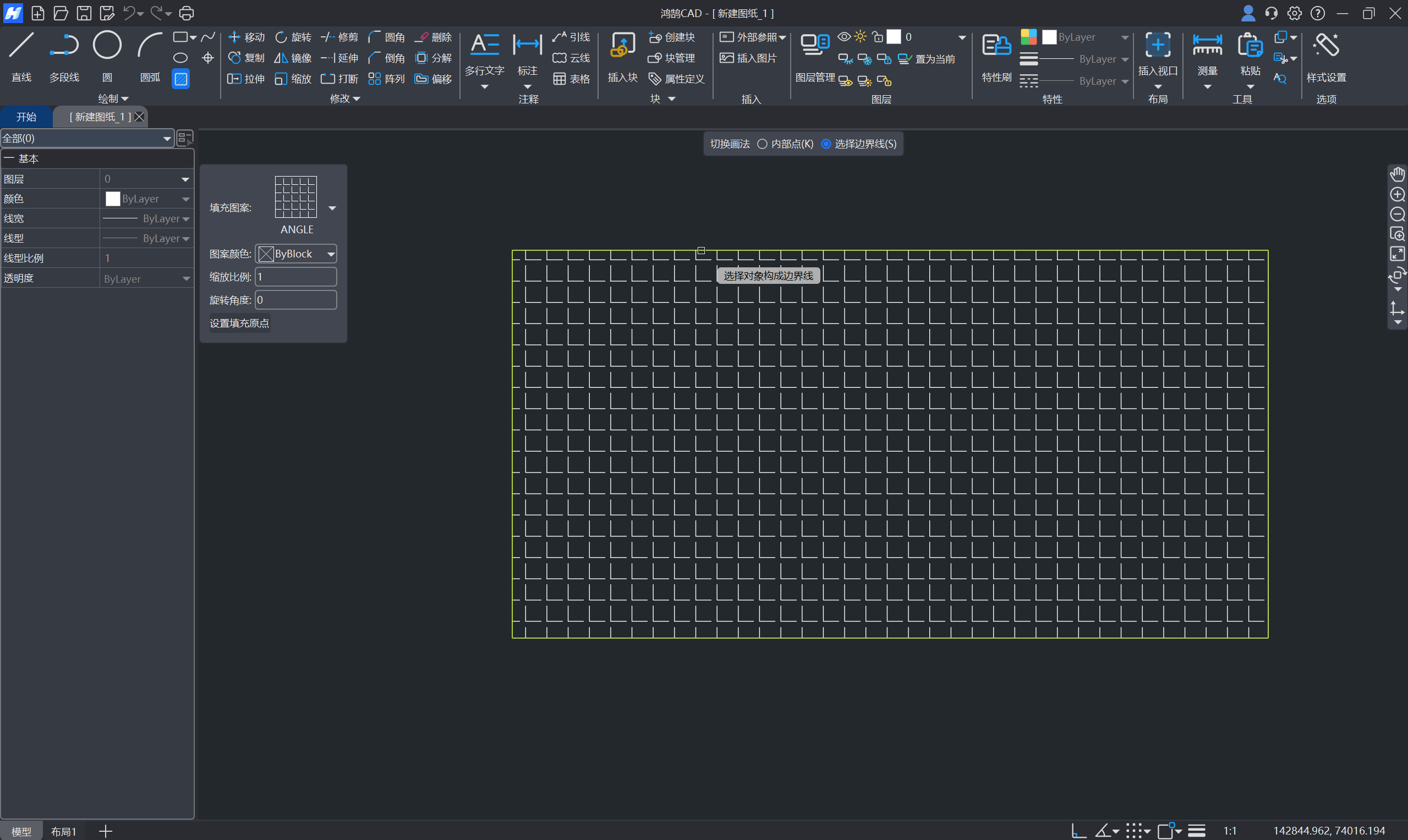

图4 “填充”操作步骤二

3.填充完一个图案后，可以继续拾取内部点或边界线来填充下一个图案。填充完毕后按回车键确认，完成“填充”命令。

注意：

（1）填充操作必须基于一个完全封闭的边界。如果边界存在微小的开口，填充将无法正确生成。

（2）在填充的过程中，可以随时在属性面板修改填充样式（如比例、角度），修改后按回车键确认，填充预览会自动更新。

（3）填充对象是一个独立的实体，创建后可以被选中、移动、删除、或通过双击重新编辑其属性。

在CAD制图中，“填充（HATCH）”命令允许您在封闭的边界内快速应用预设的图案、颜色渐变或实心颜色，极大地增强了CAD图纸的可读性和专业性，让图纸材质区分更清晰，区域划分更明显，助力您快速完成制图任务，轻松制作标准、美观的CAD图纸。希望本文对您有所帮助。
