【鸿鹄CAD用户手册】第六章 图块的定义与编辑 6.6 块统计&6.7写块

6.6 块统计

块统计【COUNT】可以快速统计图纸中，选中范围或全部范围的图块数量， 并根据：【块图例】【块名称】【数量】生成表格，并支持插入图纸内显示于图纸上。

一、“块统计”功能的执行方式

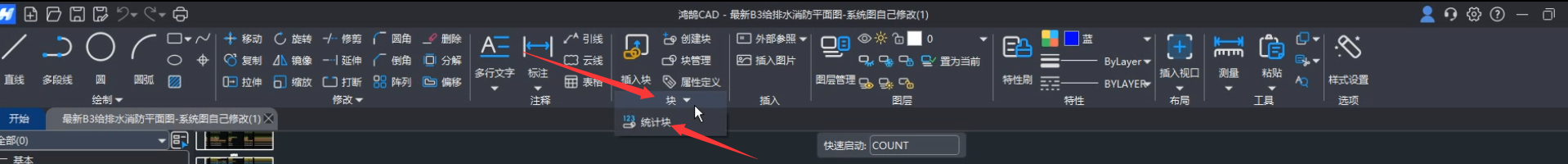

方式一：顶部工具栏中间，如图6-11所示

图6-11 “块统计”方式一

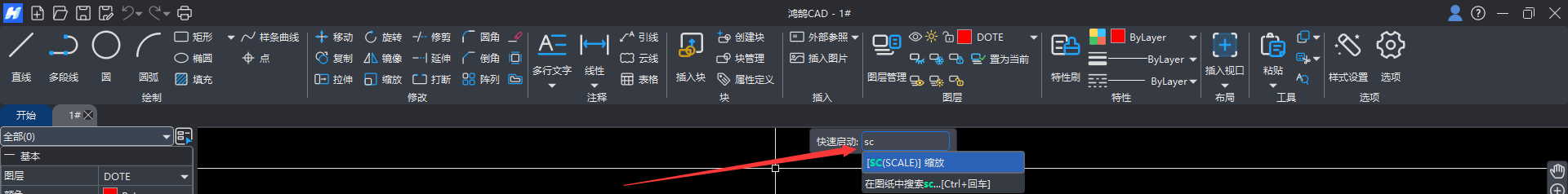

方式二：顶部中间“快速启动”命令区输入“COUNT”或者“COU”或者“块统计”，如图6-12所示

图6-12 “块统计”方式二

二、操作步骤——方式一

1.点击“块统计”按钮，根据弹出提示【框选要统计图块的区域，不框选空格将直接进行全图统计】。

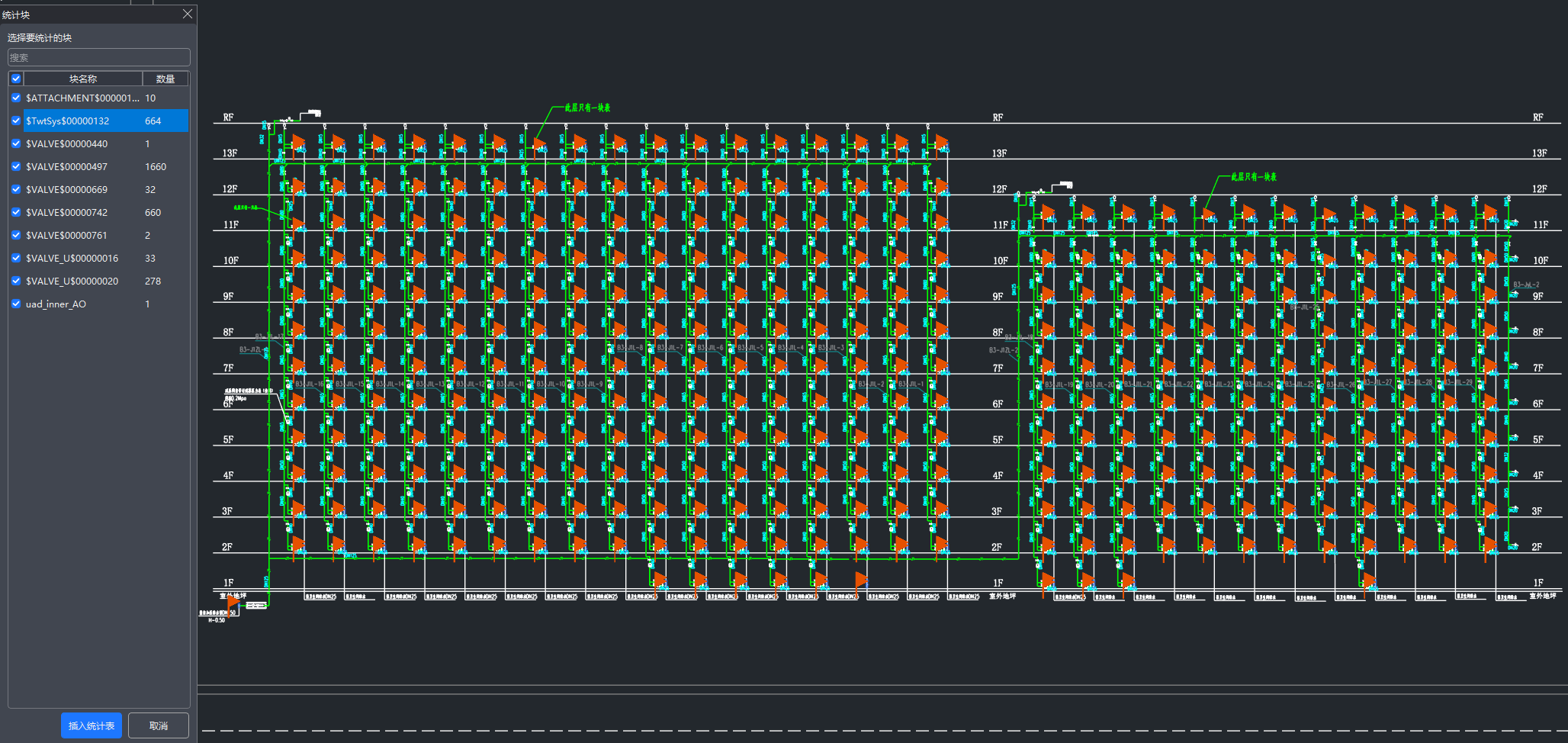

2. 鼠标左键点击拉框，框选需要统计的图元范围，鼠标右键或空格键确认选择。就会弹出 “块统计”小窗口。显示框选范围内的块的名称和数量。如图6-13所示

图6-13 “块统计”操作步骤一

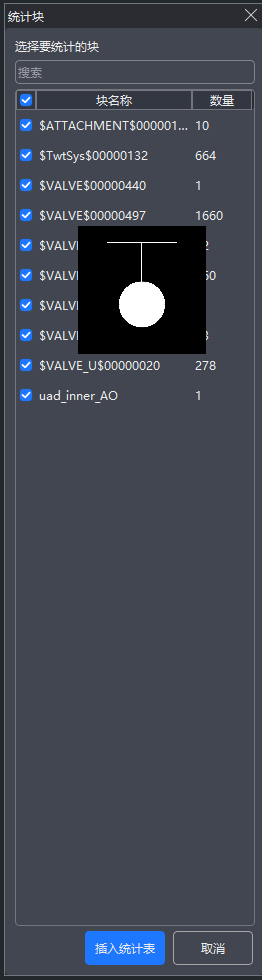

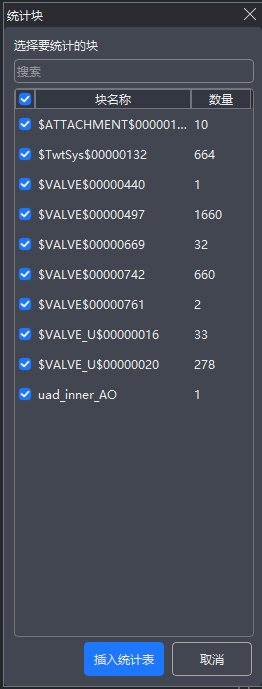

2.移动鼠标到列表显示的块名称或数量上，会显示对应的块的图形，如图6-14所示。

图6-14 “块统计”操作步骤二

3. 移动鼠标，在对应的块名称上左键点击，列表上选中的块会显示蓝色的填充底色。对应的所选范围内统计的块都有有小红旗标识显示所在位置。如图6-15所示.

图6-15 “块统计” 操作步骤三

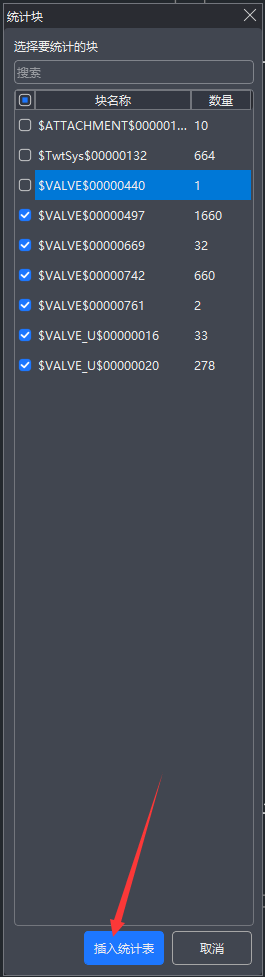

4. 点击列表前面的√，选择需要统计的块的名称后，点击下面的插入统计表即可生成表格插入图纸中。如图6-16所示.

图6-16“块统计”操作步骤四

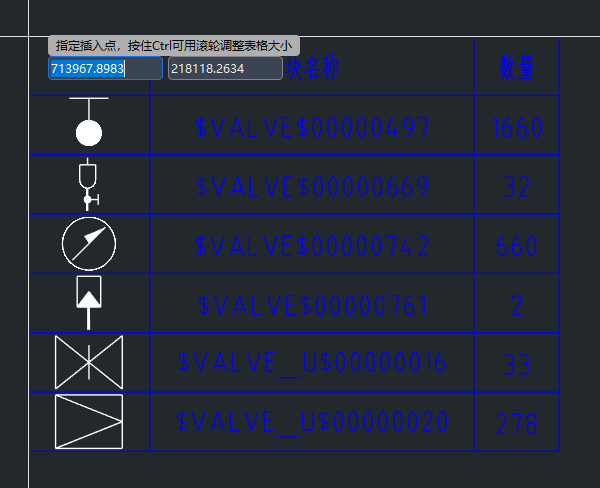

5.移动鼠标，选择表格插入点的位置。左键点击，即可插入表格。生成的表格包含图例，名称还有数量。如图6-17所示

图6-17“块统计”操作步骤五

注意：

在选择指定插入点前，可以通过按住“ctrl+滚轮”调整插入表格到自己所需大小。

6.7 写块

写块（WBLOCK）功能，是可以通过框选图纸内容，完成选择后可直接另存出新的一张图纸，方便快速分割和清理图纸。

一、“写块”功能的执行方式

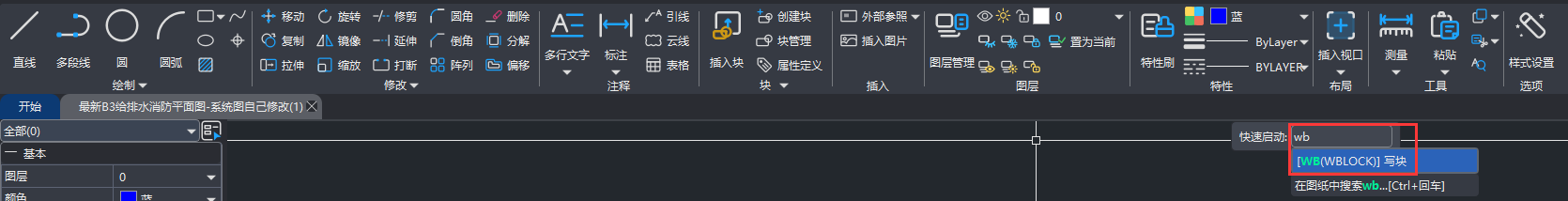

方式一：顶部中间“快速启动”命令区输入“WBLOCK”或者“WB”或者“写块”，如图6-12所示

图6-18 “写块”方式一

二、操作步骤——方式一

1. 顶部中间“快速启动”命令区输入“WBLOCK”或者“WB”或者“写块” ，根据弹出提示【选择对象】框选要分割图块的区域。

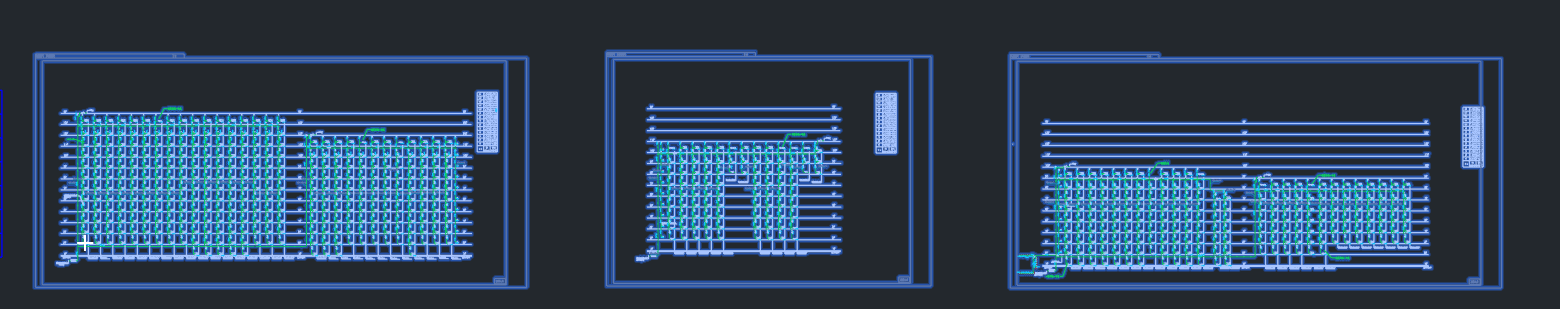

2. 鼠标左键点击拉框，框选需要分割的图纸 范围，鼠标右键或空格键确认选择。如图6-19所示

注意：一次选择完成后，还可以多次选择其他要分割出的图形。

图6-19 “写块”操作步骤一

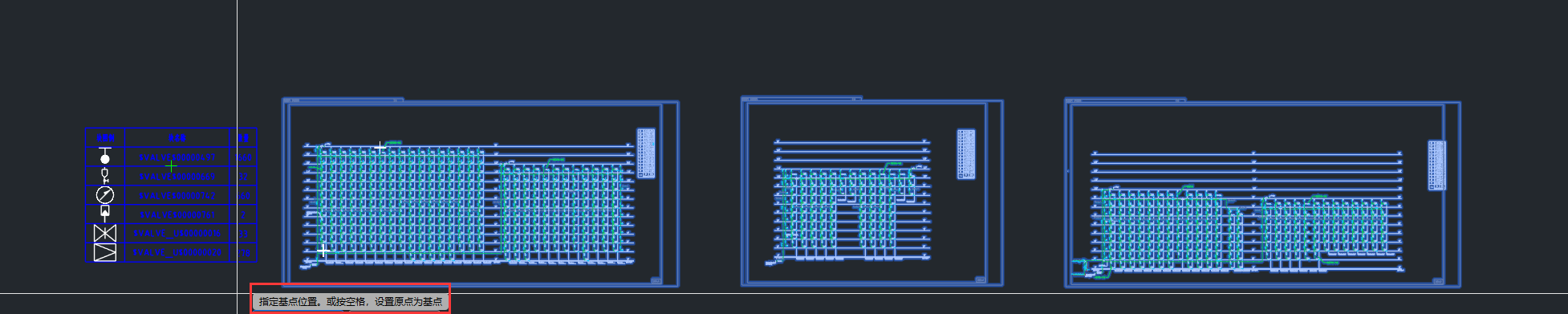

2.根据弹出的提示，移动鼠标，指定分割出图纸基点的位置。或者直接按空格，设置原点为基点，如图6-20所示。

图6-20 “写块”操作步骤二

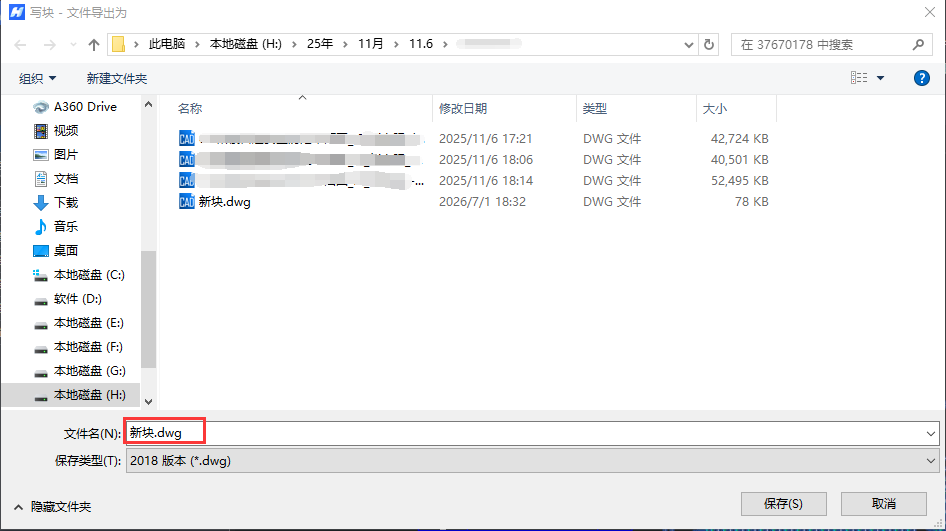

3. 移动鼠标左键点击选择基点，自动弹出：写块-文件另存为的小弹窗，会生成一个名字为【新块】的新图纸。如图6-21所示.

注意：文件名和保存图纸的版本都是可以更改的。

图6-21 “写块”操作步骤三

4. 点击保存，会弹出一个写块-导出成功的对话框。可以选择直接【打开图纸】查看，或者点击完成，退出小窗口，写块完成。如图6-22所示.

图6-22“写块”操作步骤四
