重磅更新|布局图纸太坑？一键批量布局转模型技巧

做造价的朋友应该深有体会：设计院交付的 DWG 普遍采用布局出图，算量软件无法识别布局视口；装修专业图纸大布局多，浏览、操作卡顿。传统处理方式只能一个个转换，处理图纸就要耗费大半天。

CAD快速看图重磅更新批量布局转模型功能，能一键将图纸内全部布局图进行转换，也能手动勾选所需布局图转换；每一个布局图可以独立输出为单张 DWG 图纸，解决多场景图纸预处理难题 。

 场景一：造价计量图纸预处理

业务现状：编制预算、招标控制价阶段，接收设计院全套施工图，都在布局里。算量软件无法识别布局视口内图形，直接导入无法正常识别墙体、梁柱、管线等构件。

业务痛点：一个个CAD图纸转换，整套多专业图纸处理耗时久；极易遗漏详图、大样图纸。

解决方案：

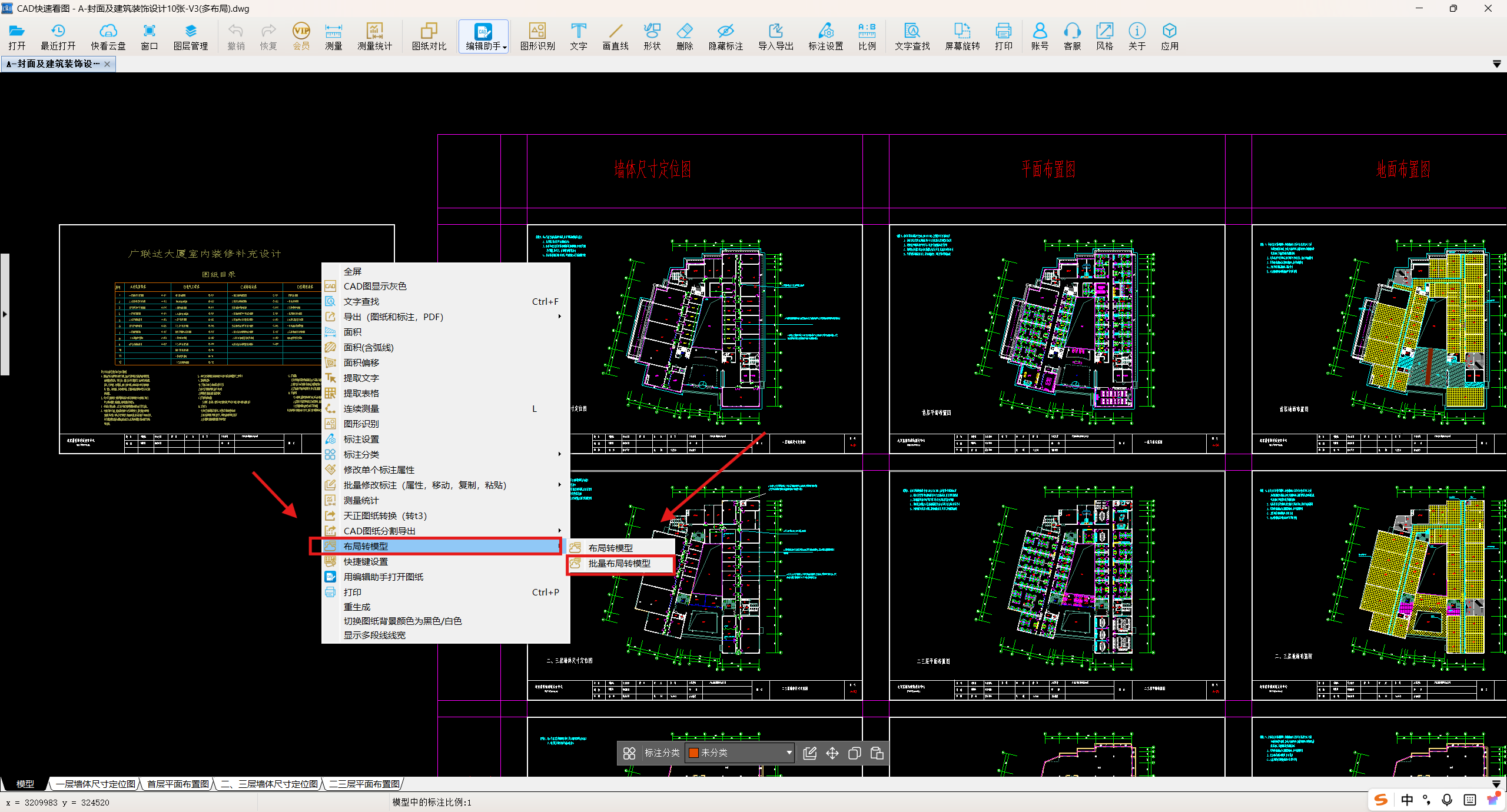

1.批量布局转模型：CAD快速看图点击鼠标右键-布局转模型-批量布局转模型；

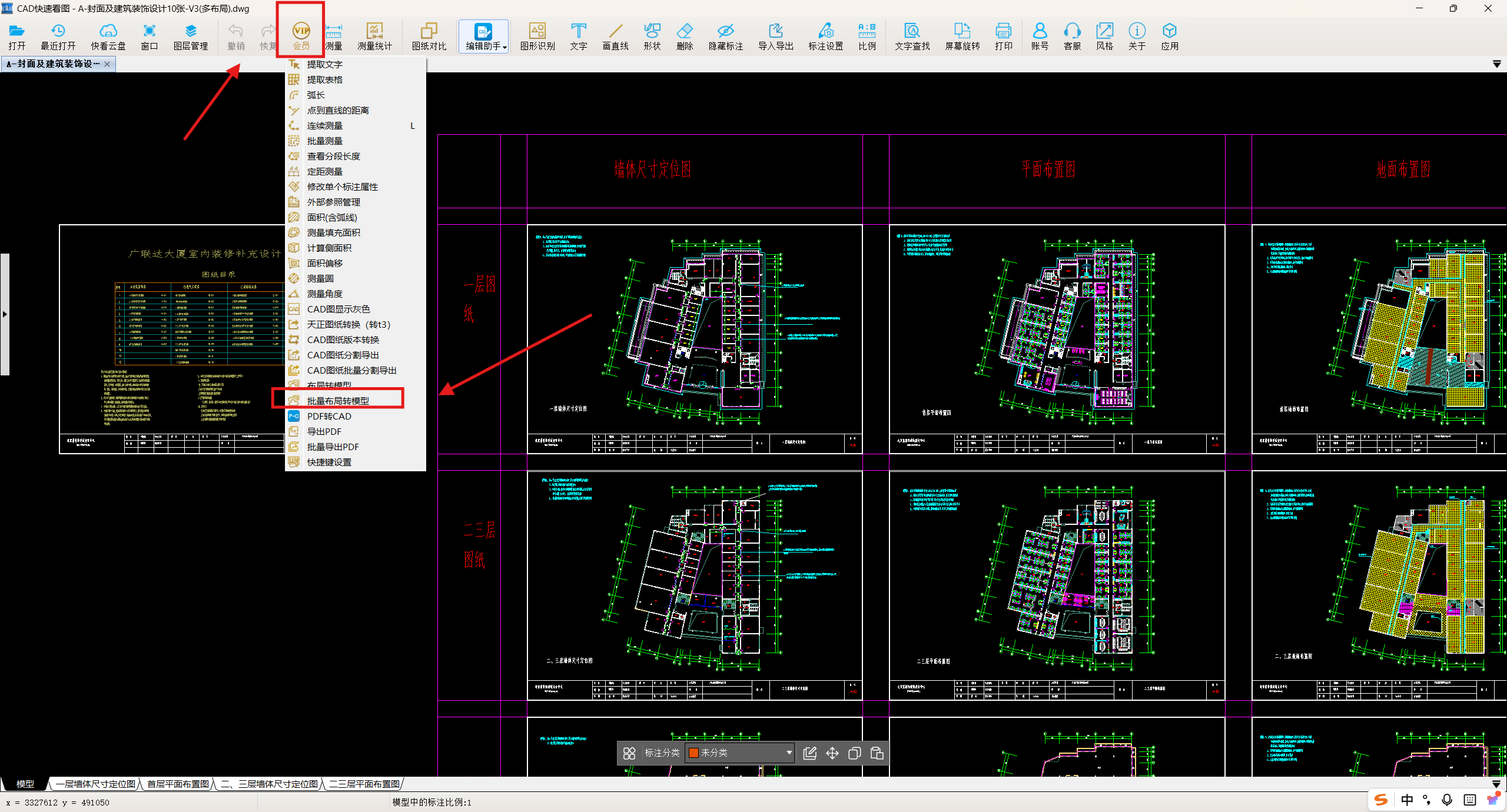

或者点击会员，直接选择批量布局转模型；

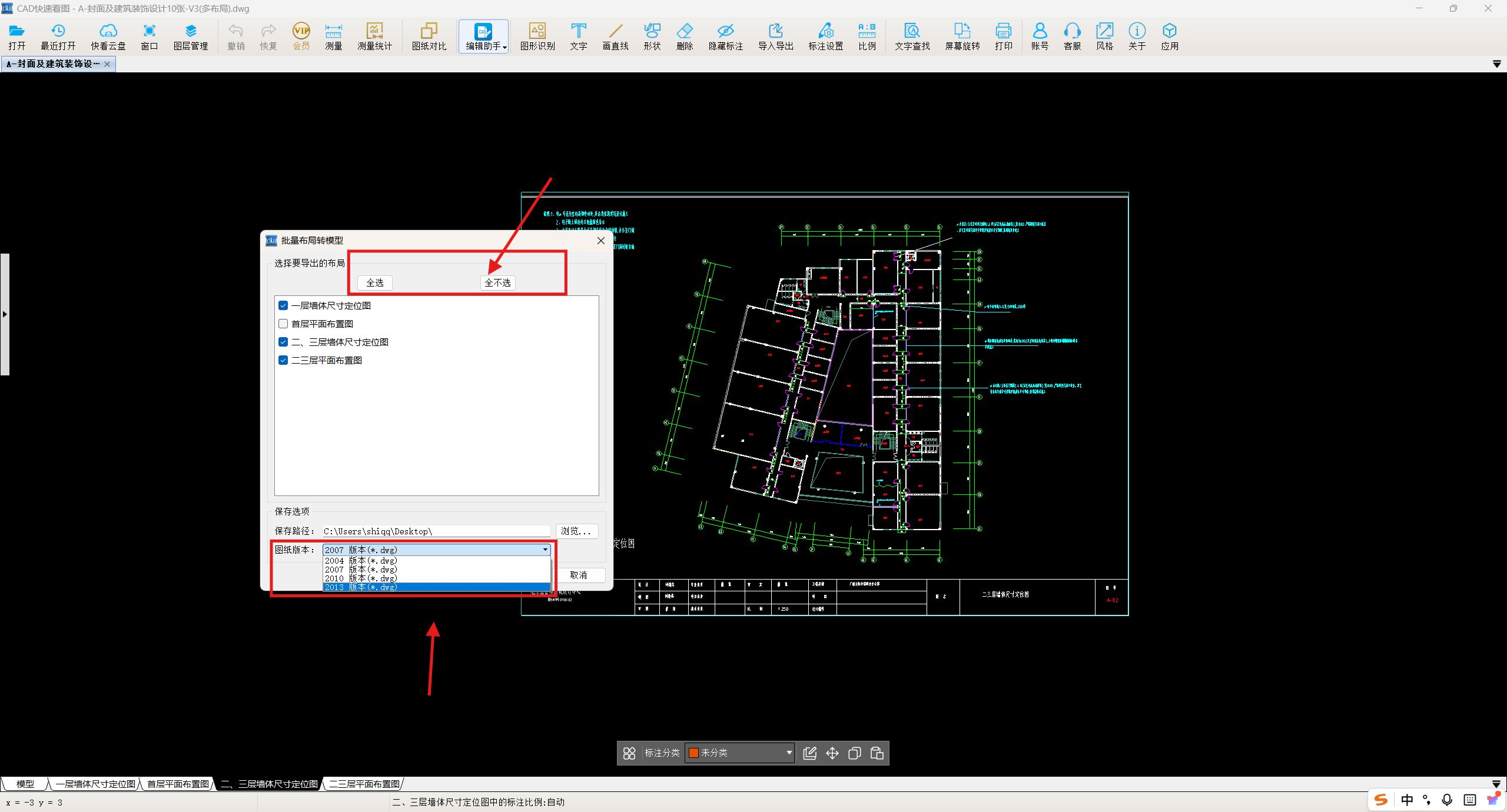

整套图纸统一存档，点击全选，一键全部布局图转换导出；单独进行某一楼层建模，只选中所需楼层布局，取消勾选其他无用图纸。输出图纸版本可根据需求选择，以下选择 2013 版本，和造价软件兼容性更好。

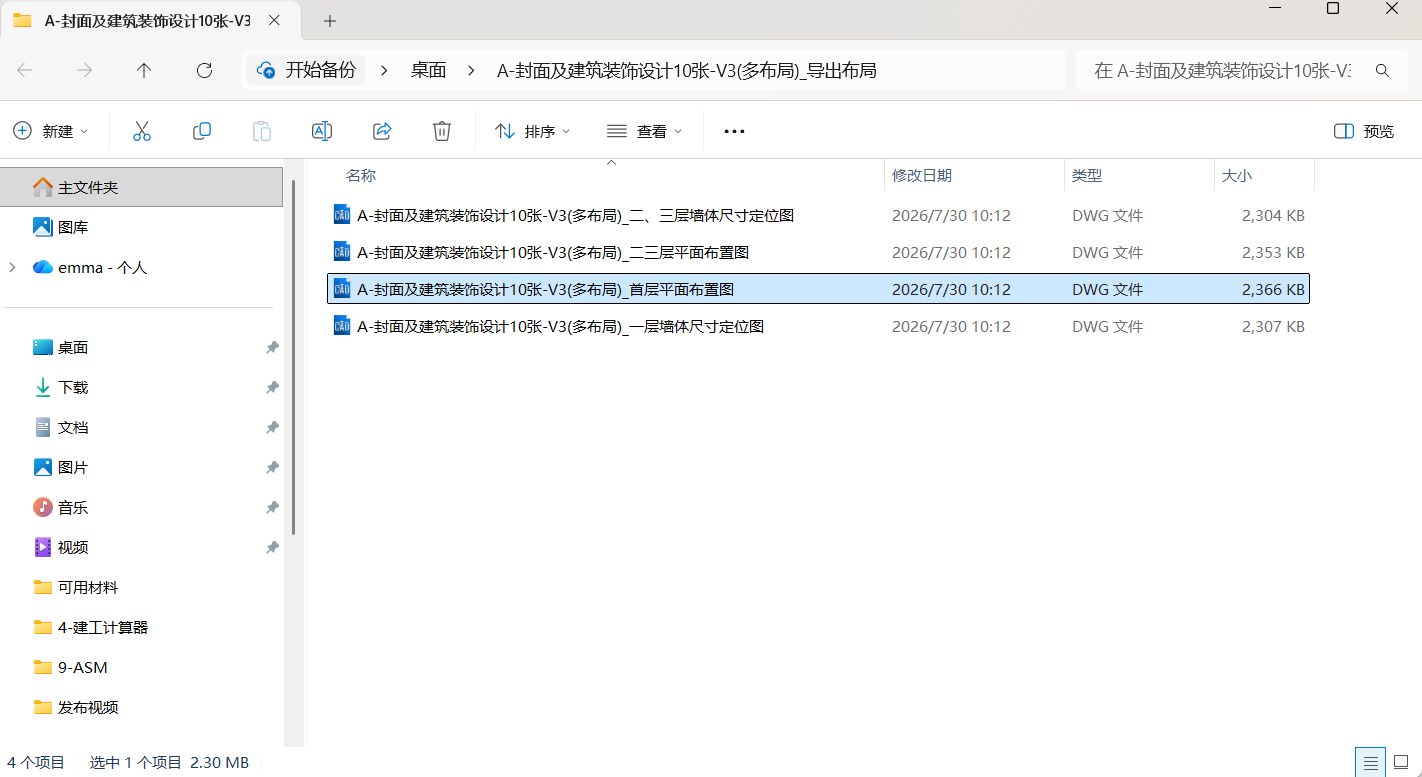

选中的每一个布局，都会单独生成一份 DWG图纸，不用手动新建文件另存。

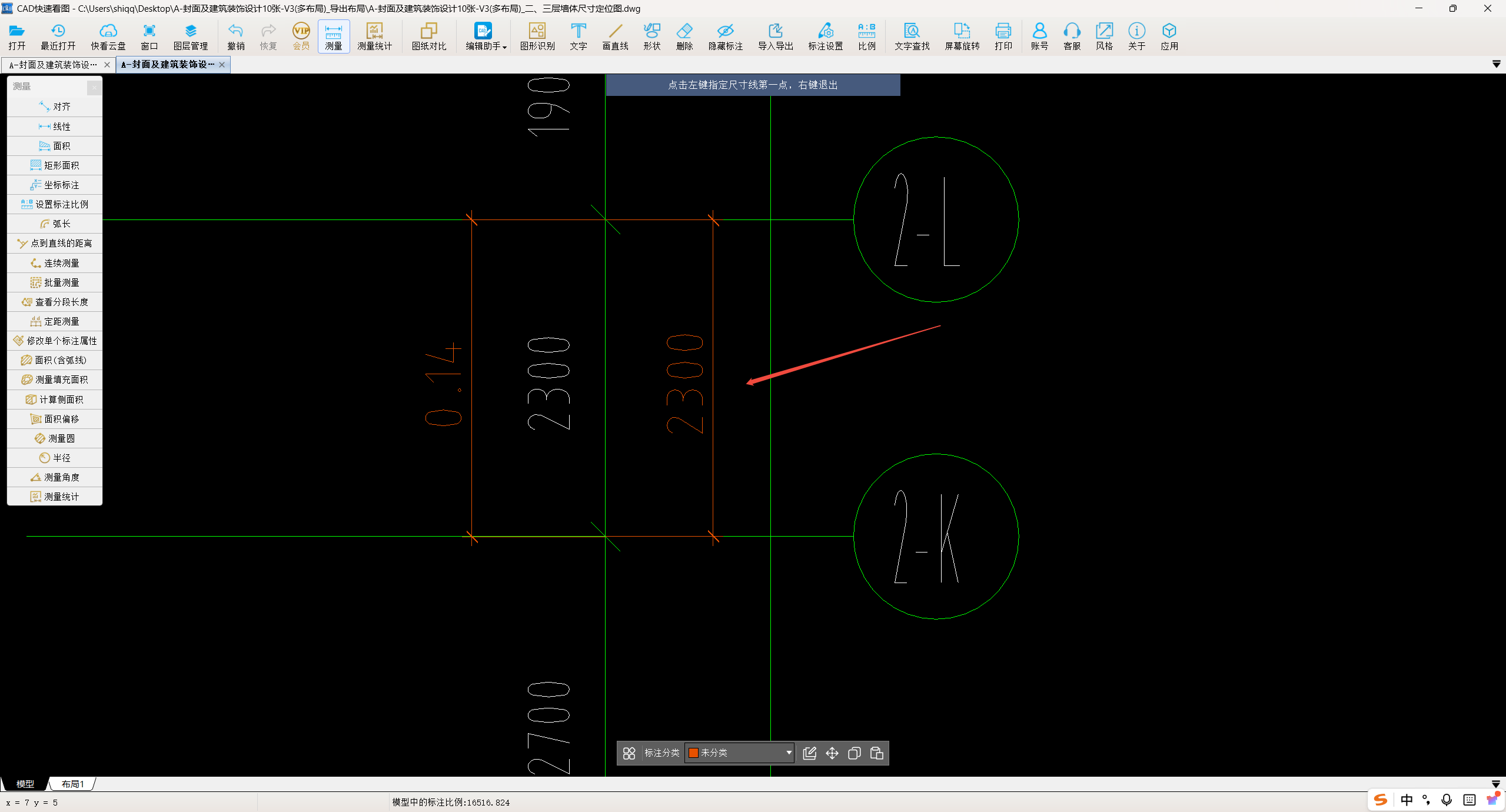

2.比例校核：转换完成优先测量轴线尺寸，校核比例是否准确;

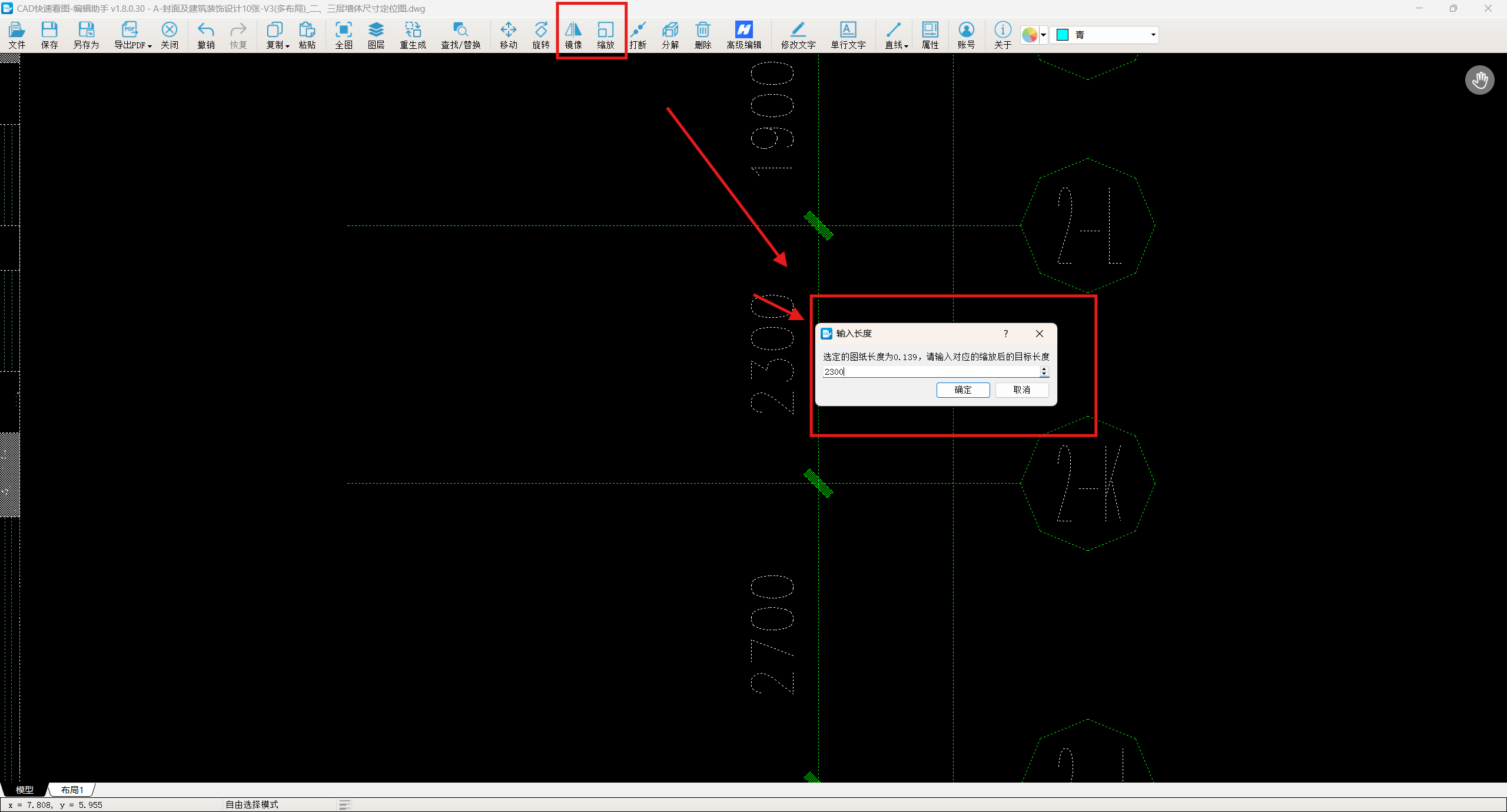

测量和标注不一致，可以用编辑助手-缩放功能调整图纸比例；

测量校验比例无误，再导入算量软件建模，保证测量无误差。

小贴士：

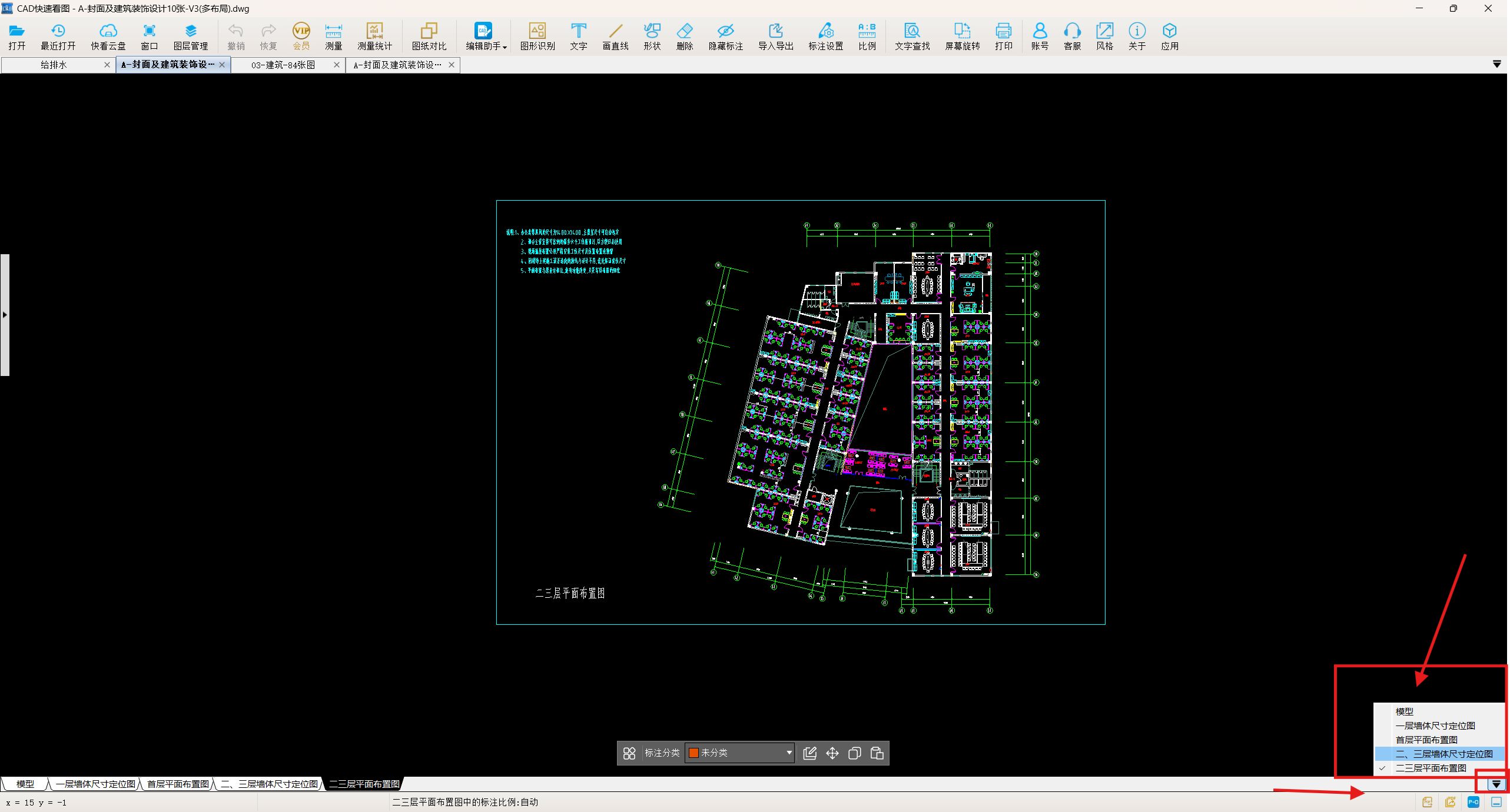

布局图纸多，切换布局麻烦，我们创新设计了布局菜单，点击右侧的小箭头，可以直接显示所有的布局名称，点击布局名称即可快速切换所需要展示的布局。

场景二：原始 CAD图纸文件过大布局多

业务现状：装修专业图纸最容易出现这类情况：数十张平面、立面、节点集中存放于同一个 DWG，依靠大量布局分页呈现，文件大小动辄上百兆。

业务痛点：这些图纸打开加载缓慢，拖动卡顿。以往都是在 CAD 内一个个转换导出所需要图纸。

解决方案：

所需图纸在布局：

1、批量布局转模型：不用一次性导出全部布局，先勾选当下建模需要的布局图纸，单独导出小体量 DWG。导出图纸后需要进行比例校核。

所需图纸在模型：

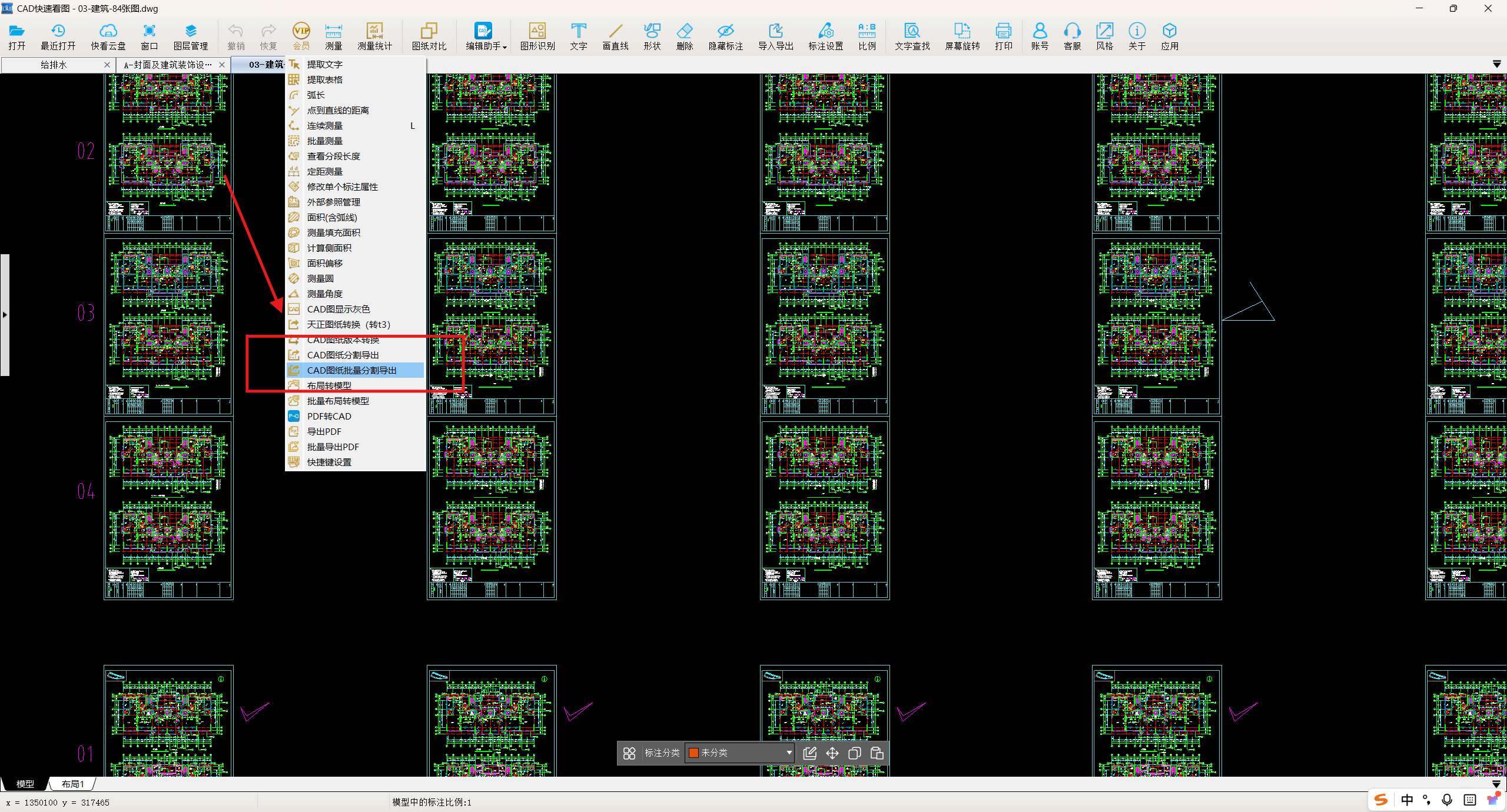

1、CAD图纸批量分割导出：点击会员-CAD图批量分割导出；

会自动识别所有图框并提取名称，不需要的图框，可以一键框选删除，高效快捷。
