仰斜式挡土墙工程量怎么核算？一个标准断面算清体积与模板面积
仰斜式挡土墙在道路、市政、边坡支护等工程中较为常见。实际进行工程量核算时，墙身并不是一个简单的矩形断面，而是由墙高、墙顶宽度、墙趾尺寸、基底宽度、墙面坡度以及基底逆坡等参数共同确定。
因此，挡土墙算量真正容易出问题的地方，往往不是乘法不会算，而是施工图上的尺寸与计算参数没有正确对应。

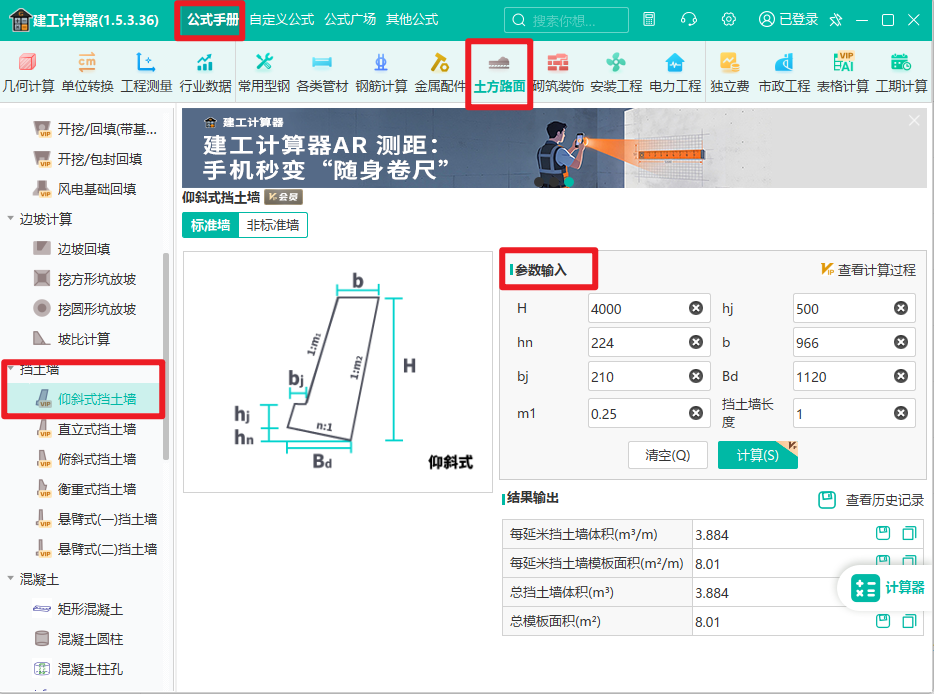

以建工计算器“仰斜视挡土墙”界面为例，从识读参数 、 案例演算 、结果解析入手，以实例演算展示挡墙工程量计算。
工程应用需要录入：H、hj、hn、b、bj、Bd、m1以及挡土墙长度。
完成参数录入后，可得到：每延米挡土墙体积、每延米挡土墙模板面积、总挡土墙体积和总模板面积。
下面通过一组标准断面数据，把整个计算过程完整拆开。
建工计算器永久版正式开售
工程领域公式集、钢材数据、土方/钣金计算！
1、 先识图：建工计算器中的参数分别代表什么？

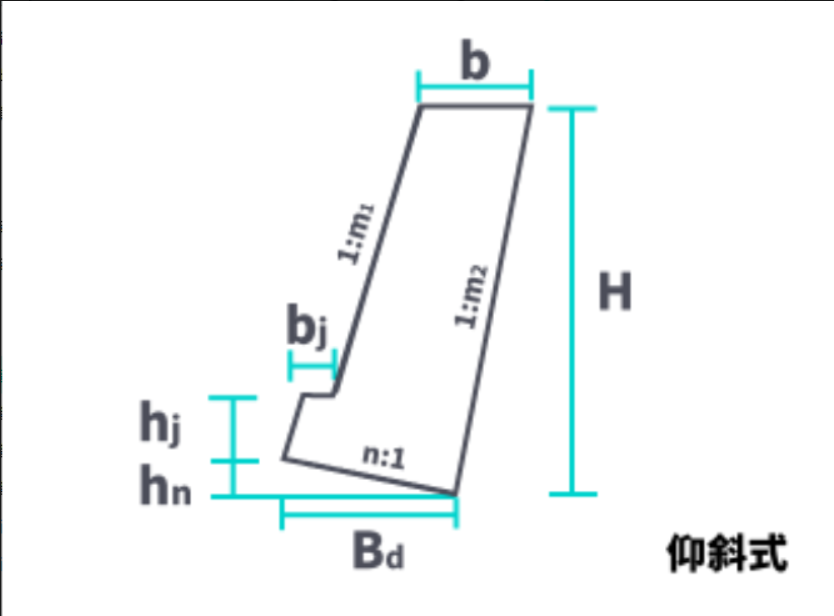

从仰斜式挡土墙标准墙示意图可以看到，墙身存在明显的斜面、墙趾以及基底逆坡，因此计算时不能简单套用“长×宽×高”。
界面中的主要参数如下：
H 挡土墙墙高 单位：mm
hj 墙趾部位竖向尺寸 单位：mm
hn 基底逆坡形成的竖向高差 单位：mm
b 墙顶宽度 单位：mm
bj 墙趾台阶水平尺寸 单位：mm
Bd 挡土墙基底宽度 单位：mm
m1 墙面坡度参数，对应图示 1:m1 无量纲
挡土墙长度 挡墙纵向计算长度 单位：m
其中，m1属于坡度参数。
2、 案例：一组仰斜式挡土墙标准断面录入
下面采用一组仰斜式挡土墙断面数据，利用建工计算器进行计算。
已知：
H=4000mm H=4000mm hj=500mm hj=500mm hn=224mm hn=224mm b=966mm b=966mm bj=210mm bj=210mm Bd=1120mm Bd=1120mm m1=0.25 m1=0.25
为方便核算标准断面的每延米工程量，挡土墙长度取：L=1.00m
计算得出
这里把挡土墙长度设置成1m，并不是说实际工程只有1m长，而是采用工程中常见的每延米核算方法。先把一个标准断面算清楚，再根据实际墙段长度计算总体工程量。
3、 计算结果：四项数据一次看清
该断面的每延米挡土墙体积约为：3.88m3/m
按当前截面几何关系核算，每延米理论模板面积约为：8.01m2/m
由于本案例墙长取1m，因此结果可以直接整理为：
每延米挡土墙体积 约3.88m³/m
每延米挡土墙模板面积 约8.01m²/m
总挡土墙体积 约3.88m³
总模板面积 约8.01m²
其中墙身体积可概括为：V=3.88L
模板理论面积可表示为：A=8.01L
其中L为挡土墙实际长度。
这样，一旦施工图中确定了某一标准断面的实际墙长，就可以直接录入长度得到总工程量。
需要说明的是，模板计取范围还应以施工图、合同清单及相应计量规则为准，软件计算结果应作为工程量核算依据之一，而不是脱离项目条件单独使用。
4、 为什么“每延米工程量”很重要？
挡土墙工程通常沿道路或边坡纵向连续布置。
对于某一种固定断面来说，只要墙身截面不发生变化，单位长度所对应的墙身体积也不会变化。
因此，在施工计量中，“每延米挡土墙体积”是一个非常实用的数据。例如已经确定某种挡墙断面：每延米墙身体积为3.88m³/m。
后续无论该墙段最终长度是多少，都可以依据实际长度直接计算总体积。
相比每次重新拆分断面、重新计算梯形和三角形面积，这种计算方式更加适合工程现场的高频核量工作。
5、 真正复杂的不是一堵墙，而是很多不同断面
单独计算一段挡土墙，并不算困难。实际项目中更常见的情况是：随着道路纵断面和地形变化，挡墙高度不断调整。
同一项目中可能同时存在：3m高挡墙、4m高挡墙、 5m高挡墙、不同基底宽度、不同墙趾尺寸、不同墙面坡度。
这时，工程量核算往往需要按照：
划分墙段 → 确认断面 → 读取尺寸 → 输入长度 → 分段计算 → 汇总工程量
的流程完成。
真正容易出现的错误也往往不是公式问题，而是：
断面选错、尺寸串用、桩号长度对应错误以及设计变更后未及时更新工程量。
参数化计算的优势就在这里。
建工计算器将挡墙示意图和输入参数放在同一界面中，使用人员可以直接对照图纸逐项核查，减少重复建立公式的过程。
6、 软件计算不能代替专业判断
工程计算工具能够提高效率，但使用前提始终是：
参数必须正确。H、hj、hn、b、bj、Bd和m1等数据，应来自设计施工图、标准图集或项目采用的挡墙断面。
如果断面读取错误，即使计算过程本身没有问题，最终结果同样没有工程意义。
此外，挡土墙工程量计算与结构设计也必须区分。
墙身体积和模板面积属于工程量核算；而挡土墙结构安全还涉及： 主动土压力、 墙体自重、抗滑稳定、抗倾覆稳定、基底应力、地基承载力、墙身强度。
因此，建工计算器这一功能的核心用途是挡土墙工程量参数化计算，并不是替代挡土墙结构设计。
仰斜式挡土墙的计算并没有一个特别复杂的数学公式。真正需要专业判断的是：
哪个尺寸是H？哪个是Bd？墙趾尺寸怎样识别？坡度参数怎样理解？当前墙段对应哪一种标准断面？只有这些参数读取正确，后面的体积和模板面积才有意义。
建工计算器“仰斜式挡土墙”功能将挡墙截面直接转换为 H、hj、hn、b、bj、Bd、m1及墙长等参数输入项，再对应输出每延米工程量和总工程量。它所节省的，不是工程人员“思考”的过程，而是大量机械重复的列式与计算过程。图纸负责确定参数，工程人员负责判断，计算工具负责重复运算。对于挡土墙这类断面明确、数量较多、需要反复核量的工程构件，这种参数化计算方式的价值也正在于此。
