建工计算器工字钢查表：截面尺寸、理论重量、展开面积一次查清

图纸上一行"I20a，L=6000"，下料班、材料员、预算员各取各的数。截面参数、单位长度质量、展开面积、整根重量、材料总价——差一个环节，报量就跟着差。

建工计算器永久版正式开售

工程领域公式集、钢材数据、土方/钣金计算！

【点击领券购买】

这篇用建工计算器把工字钢下料最常碰到的五个问题捋一遍，数字都能自己复算。

一、I20a 一根多重？

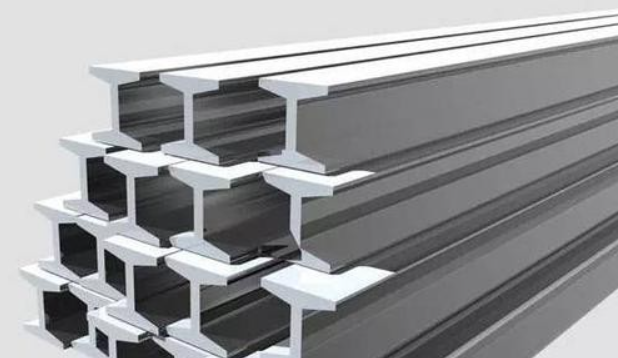

I20a 是热轧普通工字钢，截面高 200mm、翼缘宽 100mm、腹板厚 7mm、翼缘厚 11.4mm，标准里给的理论重量是 27.9kg/m。

6 米定尺一根，27.9×6=167.4kg，差不多 0.17 吨。行车吊多重、堆场堆几层、进场过磅差多少，都从这个数估。

二、a 和 b 差在哪？

同高度下 a、b、c 差在腹板厚度，翼缘不变。20 号这一档：I20a 腹板 7mm，27.9kg/m；I20b 腹板 9mm，31.1kg/m。腹板厚了 2mm，一米重了 3.2kg，差出一成多。

下料单上"20#工字钢"这种写法最坑，a 和 b 差一挡料，发料发错整批重量跟着错。图纸写 a 就按 a 提料，别图省事省后缀。

三、表面积是干嘛的？

重量管材料钱，表面积管刷漆钱。I20a 每米展开面积 0.742m²，6 米一根就是 4.45m²。

防腐、防火涂料按面积算钱，不按吨算。涂料涂布率、干膜厚度定了，一根梁用多少漆，拿面积乘过去。预算和施工交接的时候，重量和面积得一起给，只给重量刷漆班没法干活。

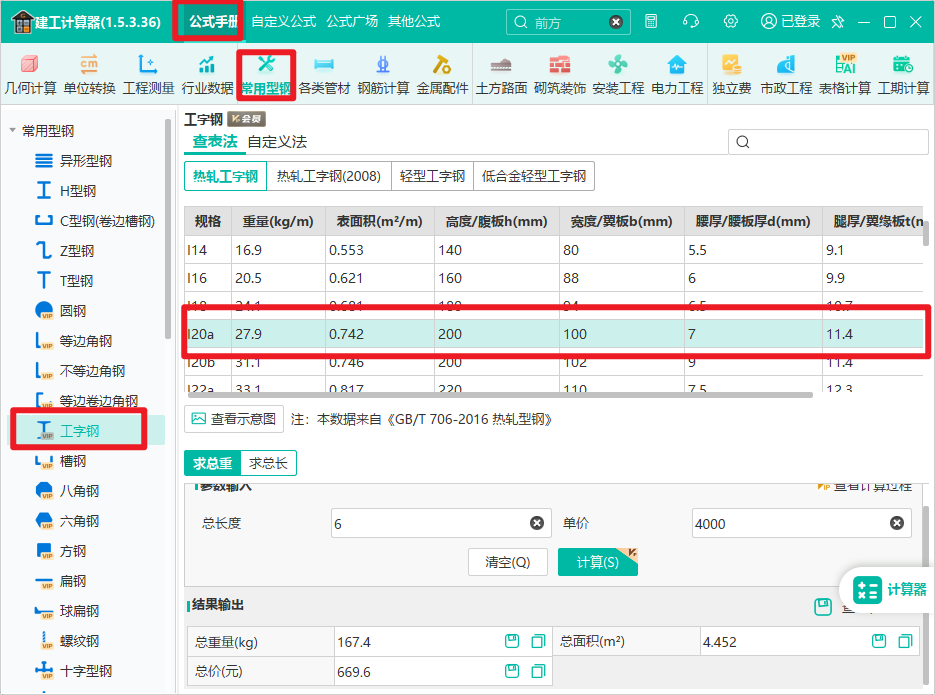

软件里每个型号的尺寸、重量、表面积都按 GB/T 706 整理好了，不用自己翻手册。随手记几行常用的：I14 重 16.9kg/m、I16 重 20.5kg/m、I18 重 24.1kg/m、I20a 重 27.9kg/m、I20b 重 31.1kg/m、I22a 重 33.1kg/m，对应的高度、翼宽、腰厚、翼缘厚也一并列出，下料直接对着取。

四、整车发料怎么算总价？

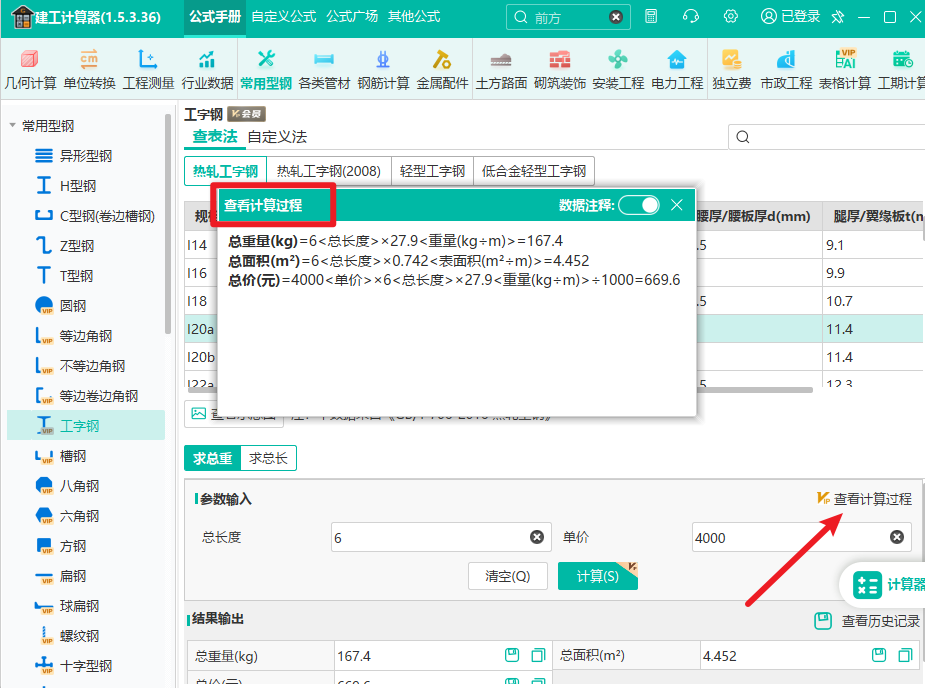

软件实跑一组：选 I20a、总长度 6m、单价 4000 元/t，出来三个数——总重量 167.4kg、总面积 4.452m²、总价 669.6 元。自己拿 27.9×6、0.742×6、0.1674×4000 算一遍，对得上。

每一步怎么来的能点开看计算过程，上次算过什么存在历史记录里，报量、对账、留底都能翻得回去。

放大到一车：20 根 I20a，每根 6 米，总延米 120m，总重 3.35t，按 4000 元/t 估，材料钱 1.34 万上下。调度排车反过来用：一车能拉几吨，除以 27.9 就是能拉多少延米。

理论重量和实际过磅差一点，热轧负公差、切头切尾都影响。合同是按理论换算还是过磅检斤，采购的时候说清楚，别等结算再扯。

五、工字钢能拿 H 型钢替吗？

不能。

工字钢翼缘里边带 1∶6 的斜度，H 型钢翼缘里外都是平的，截面特性不是一回事，构件刚度、节点做法都跟着变。图纸写什么用什么，要替让设计出变更，车间自己换了出事说不清楚。

还有个容易混的：都叫 I20，国标、欧标、日标的翼宽、腰厚可能不一样，理论重量跟着差，订货按图纸上写的标准来。

下料前记住三个数

换个角度记：下料时型号写全，别只写 20#，a 和 b 差一成料；到货时过磅数和理论重量对一下，热轧负公差、切头损耗都在这个差里；结算时合同写清是理论换算还是过磅检斤。建工计算器把重量、表面积、总价都算好，剩下这三件事在人。
