电气造价/施工必看：不用建模，CAD快速看图搞定精准计量
电气计量不是难在不会算，而是难在细碎、易错、耗时间。很多人觉得精准计量必须依赖专业建模软件，其实对于日常预结算、施工提量、进度报量、竣工对账等高频场景，CAD快速看图的计量功能完全够用。
今天结合一线住宅电气施工真实项目，从现场痛点、实操流程、易错避坑、独家实操技巧全方位拆解。
01 现场实测：电气算量90%误差，都出自这3个细节
电气计量和土建不一样，没有大块规整的工程量，全是零碎管线、零散点位，大多数误差并非计算失误，而是实操习惯和细节把控不到位，高频出错点集中在这几项：
1. 只算水平管线，遗漏竖向高差与翻弯：吊顶管线、墙体上下翻、楼层高差等隐蔽管线，人工测量极易忽略，直接导致工程量偏少、施工下料不足。
2. 设备点数靠手动清点：图纸图例密集、重叠遮挡时，人工数数容易多算、漏算，点位误差会直接影响主材采购、预算组价准确性。
3. 多规格管线混算无分类：照明、插座、消防、弱电管线线型、规格不同，人工累加不分类，后期对账、清单组价需要二次拆分，工作量翻倍。
CAD快速看图的计量功能，完全贴合施工现场计量规则，从根源上规避以上问题，把“凭经验算量”变成“按标准计量”。
02 项目实操
本次以高层住宅标准层电气安装工程为实操案例，覆盖日常工作最常用的管线计量、设备点数。
场景一：多规格管线分类计量
电气管线算量的核心难点，是不同用途、不同规格管线混杂分布，传统单段测量、统一累加的方式，只能得出总长度，无法区分规格，完全无法用于实际组价。借助标注分类、批量测量功能，可一次性完成精准分类统计。

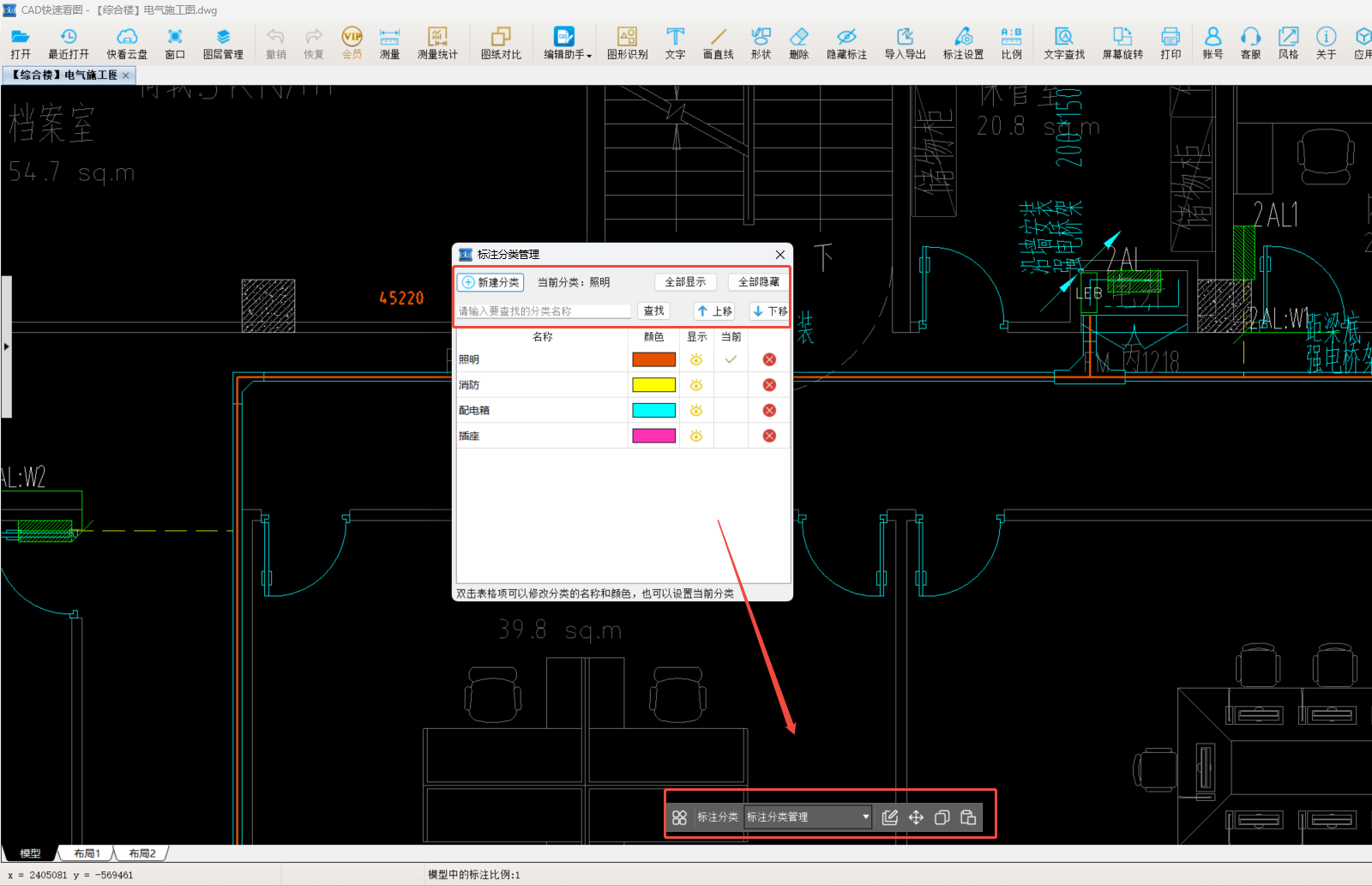

第一步：标注分类前置。打开图纸后，先进入【标注分类管理】，按照项目清单规格新建分类，同时为每类管线设置名称、标注颜色。

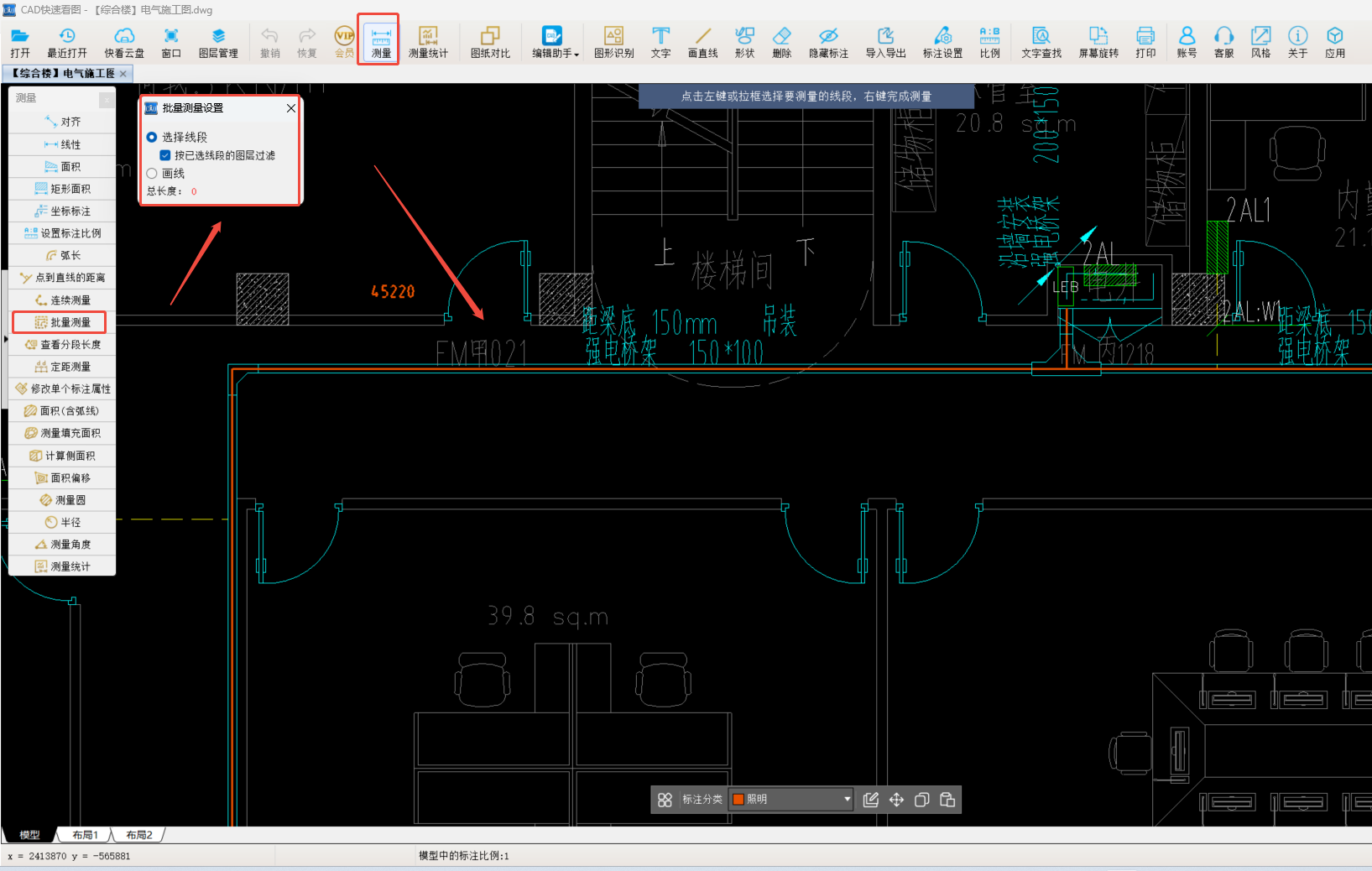

第二步：精准批量测量。点击【批量测量】，按已选线段图层过滤，框选测量范围，自动筛选同类型管线，一键出结果，无需人工逐一点选、手动求和。
第三步：合规叠加预留量。严格按照电气施工规范，手动叠加标准预留长度：配电箱进出线预留箱体半周长、灯具接线点位单处预留0.3m、电缆终端头预留1.5m，竖向高差、翻弯长度单独补充计量。
场景二：设备数量统计
灯具、插座、配电箱、烟感探测器、声光报警器等设备统计，是预算提量、主材采购、竣工结算的基础工作。图纸涉及专业密集、图形数量多，人工核对容易出错，CAD快速看图的图形识别可一键精准统计。

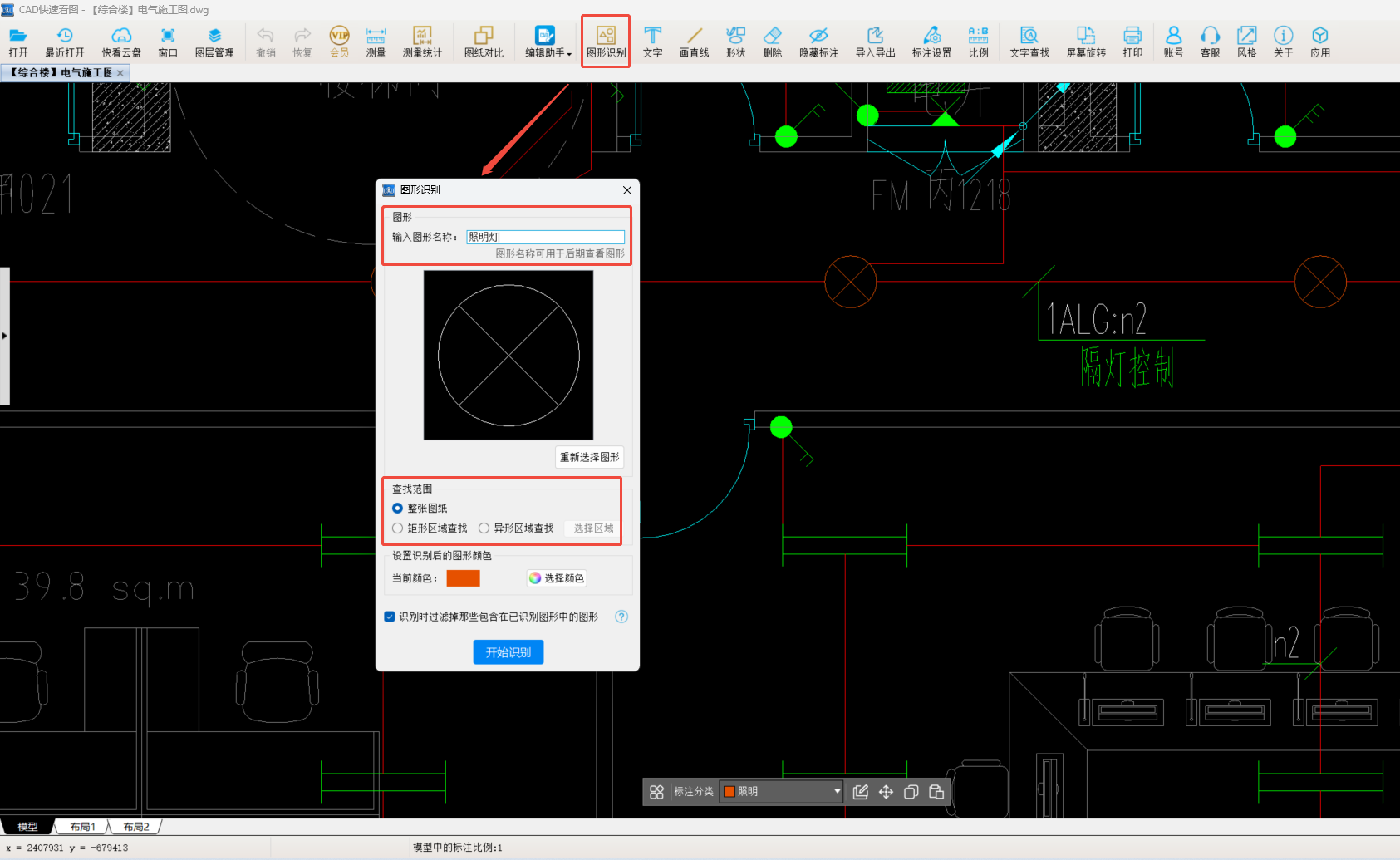

点击【图形识别】，框选所需要统计的设备，比如灯具，输入图形名称，设置查找范围，点击识别。

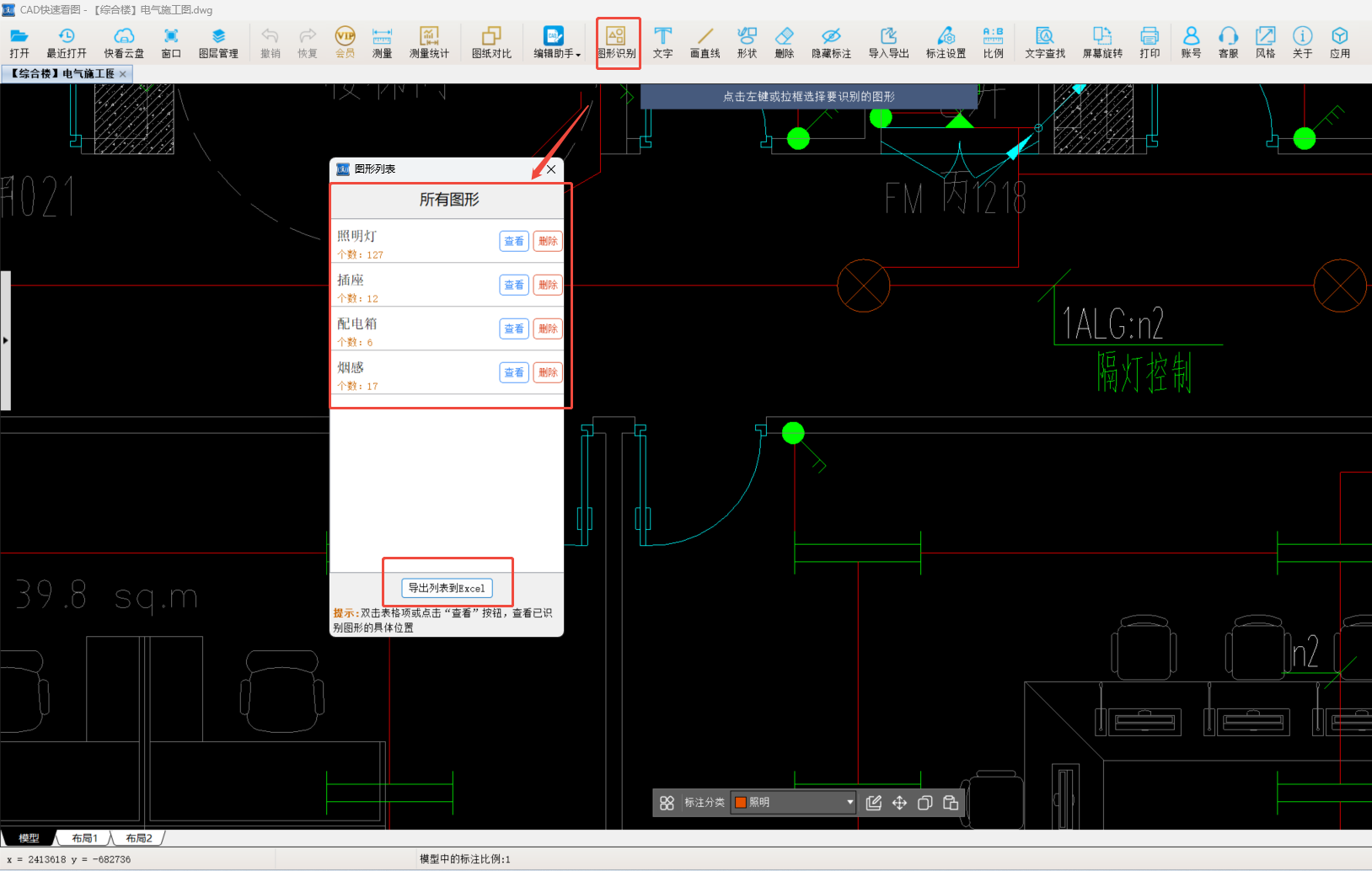

识别完成后可以点击坐标，可自动定位到图纸位置，方便后续核对。也可以一键导出Excel表格。
整层识别后：灯具127个、五孔插座12个、分户配电箱6台、消防烟感17个，全程耗时不足1分钟，多次复核零漏算、零多算。

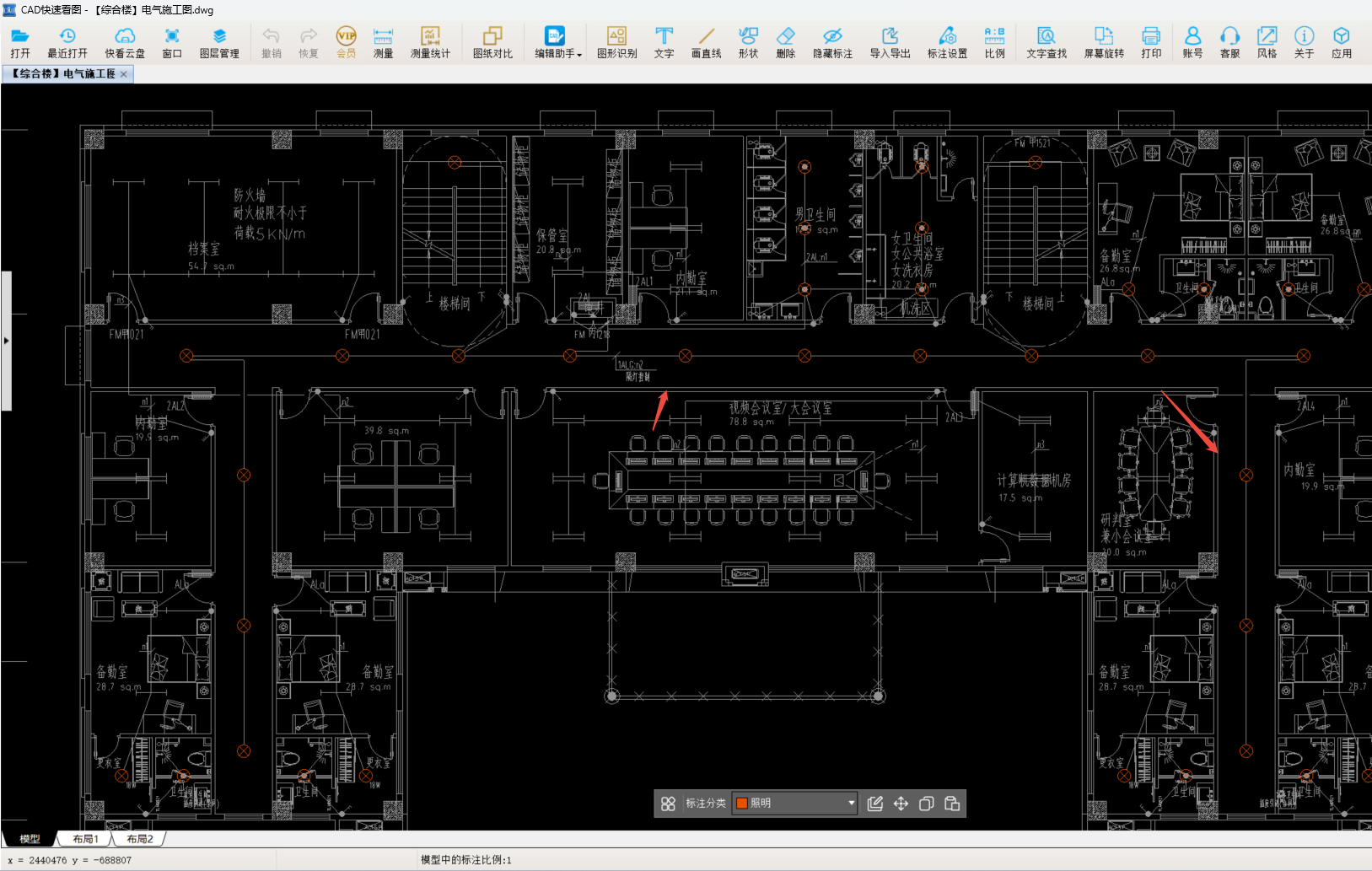

小技巧：图纸管线密密麻麻，可以点击鼠标右键，图纸灰显，可以快速查看识别出来的设备在哪些位置。
CAD快速看图测量、统计功能，精准适配施工下料、进度报量、预算提量、竣工对账全场景，完美适配工程人日常工作节奏。
