风管下料、提料、归档全套流程操作技巧

做安装工程，经常会遇到这样的情况：图纸上的一段风管，需要按照固定间距进行分节、定位，现场还要根据这些位置安排支架。

如果一个点一个点手动测量、标记，不仅费时间，遇到长距离管线时也很容易出错。这时候，定距测量就非常实用。

今天就以一个暖通风管真实案例为例，利用 CAD快速看图演示如何通过定距测量，快速完成风管分节、支架定位，并进一步做好数量统计、现场交底和资料归档工作，附干货要点。

一、项目案例背景

地下车库共板法兰风管直管段，图纸总长 11240mm，弯头、阀门单独断开，直管单独处理。 加工要求：风管标准节 1240mm；支吊架规范间距 2.5m（GB50243）。 目标：

1. 风管按 1240mm 分节，统计标准节数量 + 短节尺寸；
2. 同一段管线，按 2.5m 间距定位支吊架点位；
3. 导出统计表格，生成带标注图纸 PDF，电脑做好，手机工地直接打开交底。

二、实操技巧

第一步：比例校核

定距测量所有数据，根基是图纸比例。比例不对，后面所有分段数量全部出错。

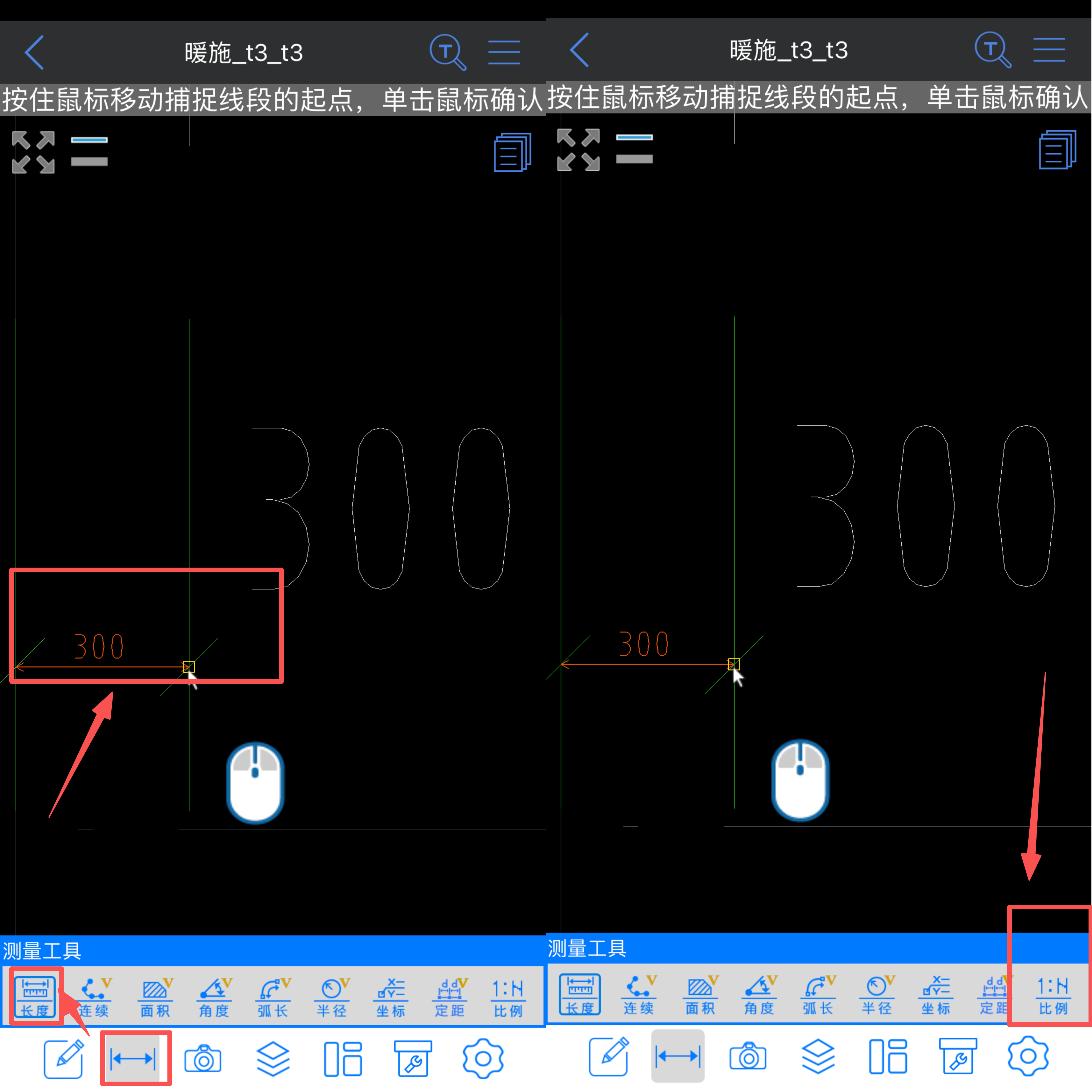

操作：用CAD快速看图长度测量，拾取图纸上已标注的已知尺寸线段，核对测量结果和图纸标注数值是否一致。 比如这段距离300，测量结果和标注一致。如果不一致 ，可以 打开测量- 比例调整图纸比例，再继续定距测量。

技巧：优先选轴线、风管外轮廓长标注校核，不要用短小碎线段。

第二步：文字查找

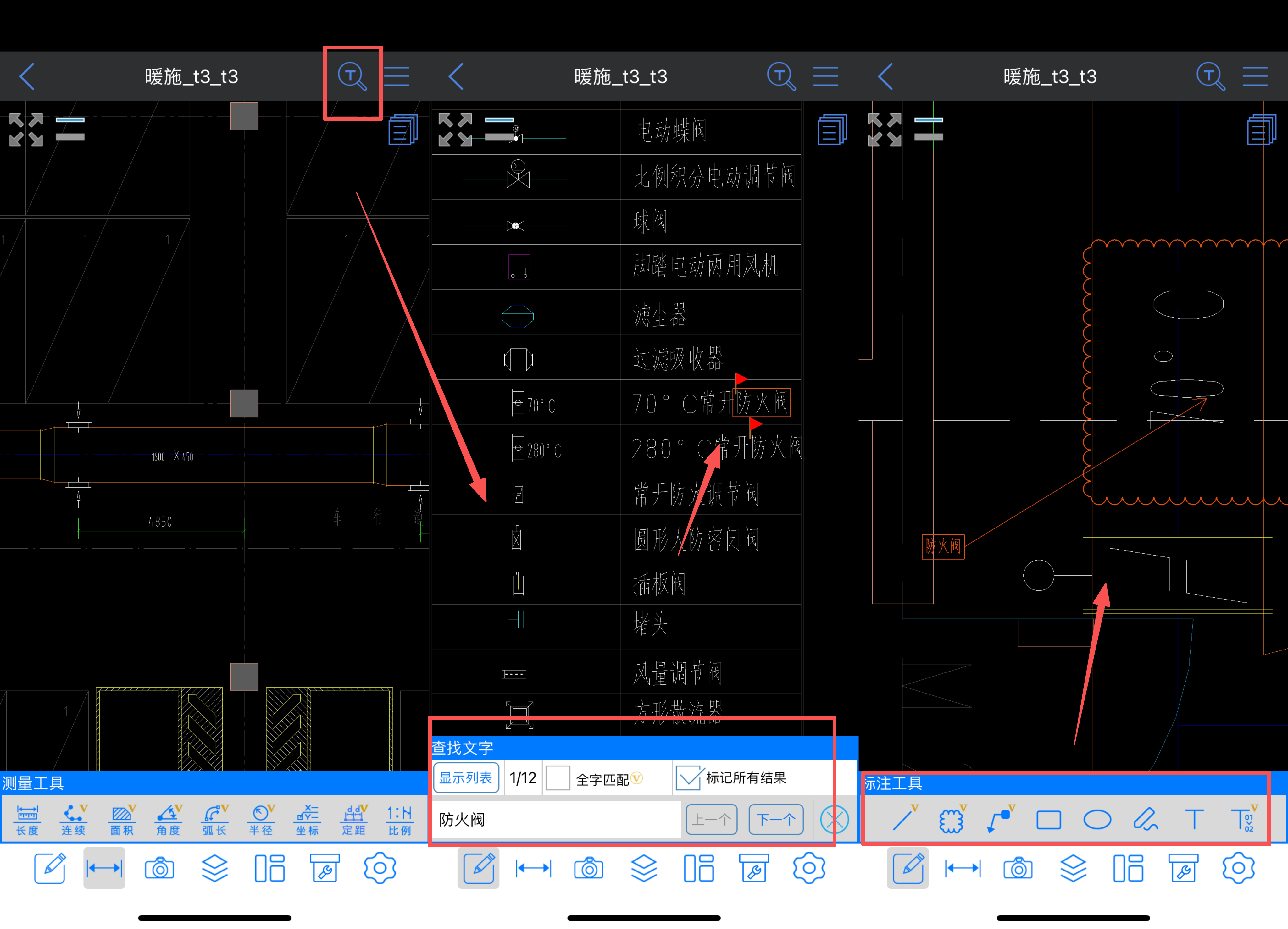

点击文字查找，搜索关键词防火阀，查找对应图标，通过搜索图标文字，小红旗定位构件位置，用单行文字进行标注。

核心作用：提前标记障碍物，定距分段点不能落在墙体、防火阀、弯头位置。 很多人分节做完才发现法兰切在墙里，又返工重测，这一步直接规避。

第三步：定距测量

1.打开测量工具栏，选择定距测量；

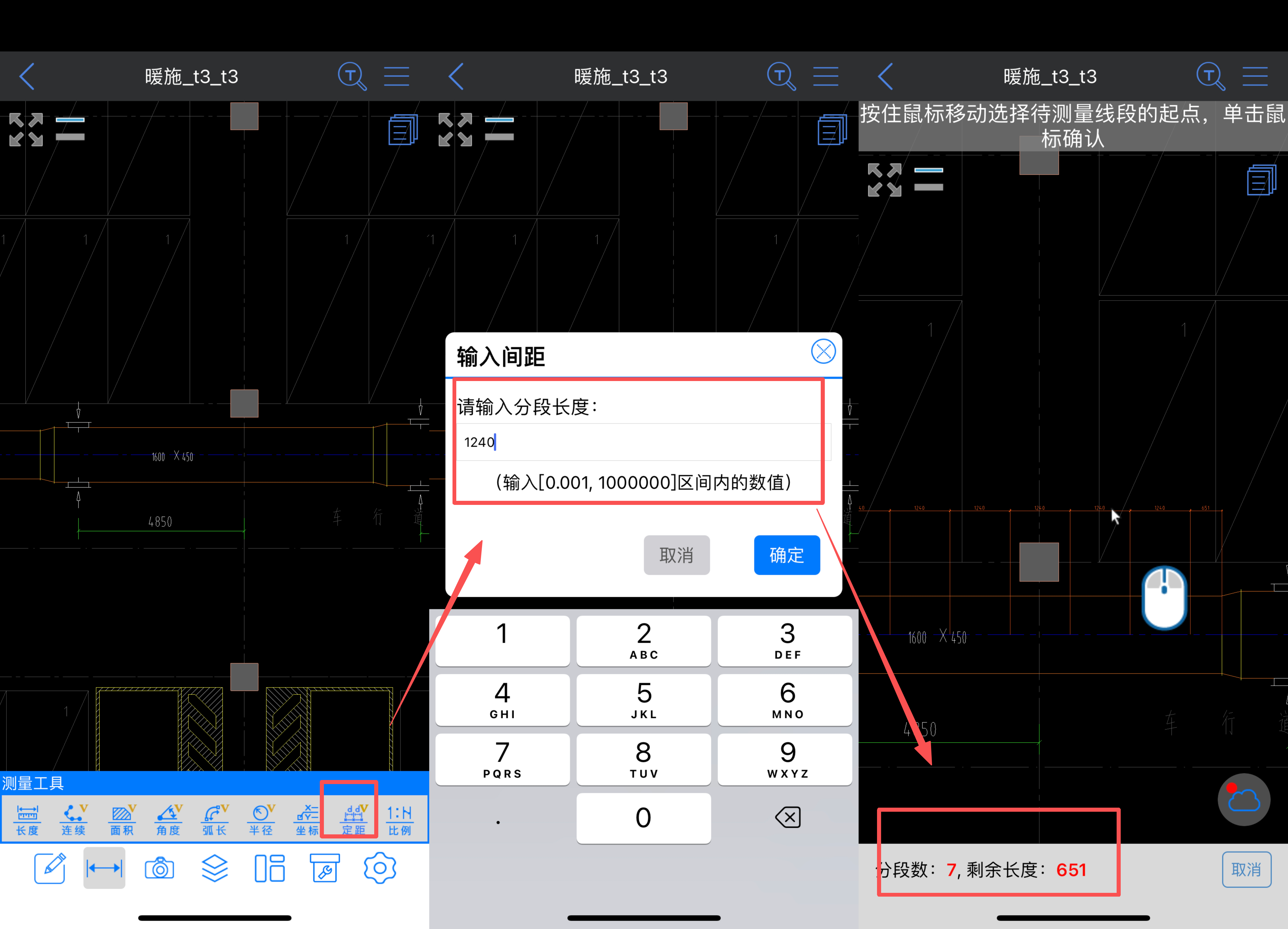

2.第一遍，输入风管标准节 1240mm，拾取风管直管起点、终点，放置标注，软件自动等分，最后一段自动标注剩余长度； 测量结果：7段标准 1240mm 风管，末尾剩余 651mm 短节。

3.第二遍同一段风管，再次启用定距测量，输入支架间距 2500mm，生成支架点位标注。

实操技巧：两次测量用不同颜色区分，风管分节用红色，支架点位用蓝色，图纸上一眼分清两套数据。

户外施工专属小妙招，强光也能看清图纸：现场室外阳光强，黑底图纸反光，屏幕再亮也看不清标注，耽误施工核对。

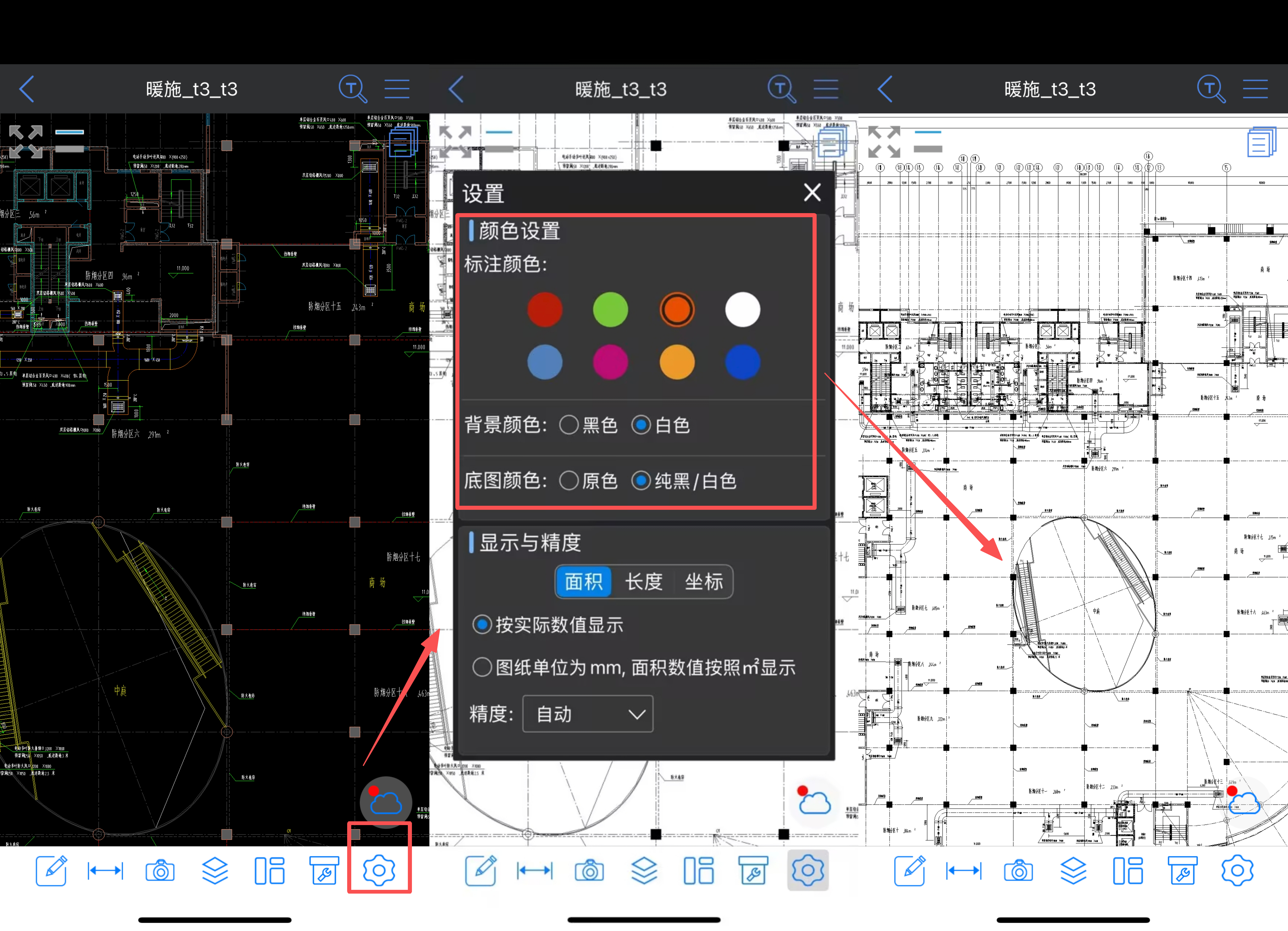

点击CAD快速看图右下角设置，进入颜色设置，背景颜色切换白色，图纸线条改成黑色，白底黑线对比度更高，户外看图清晰很多，再也不用遮着太阳看图纸。

第四步：快看云盘同步

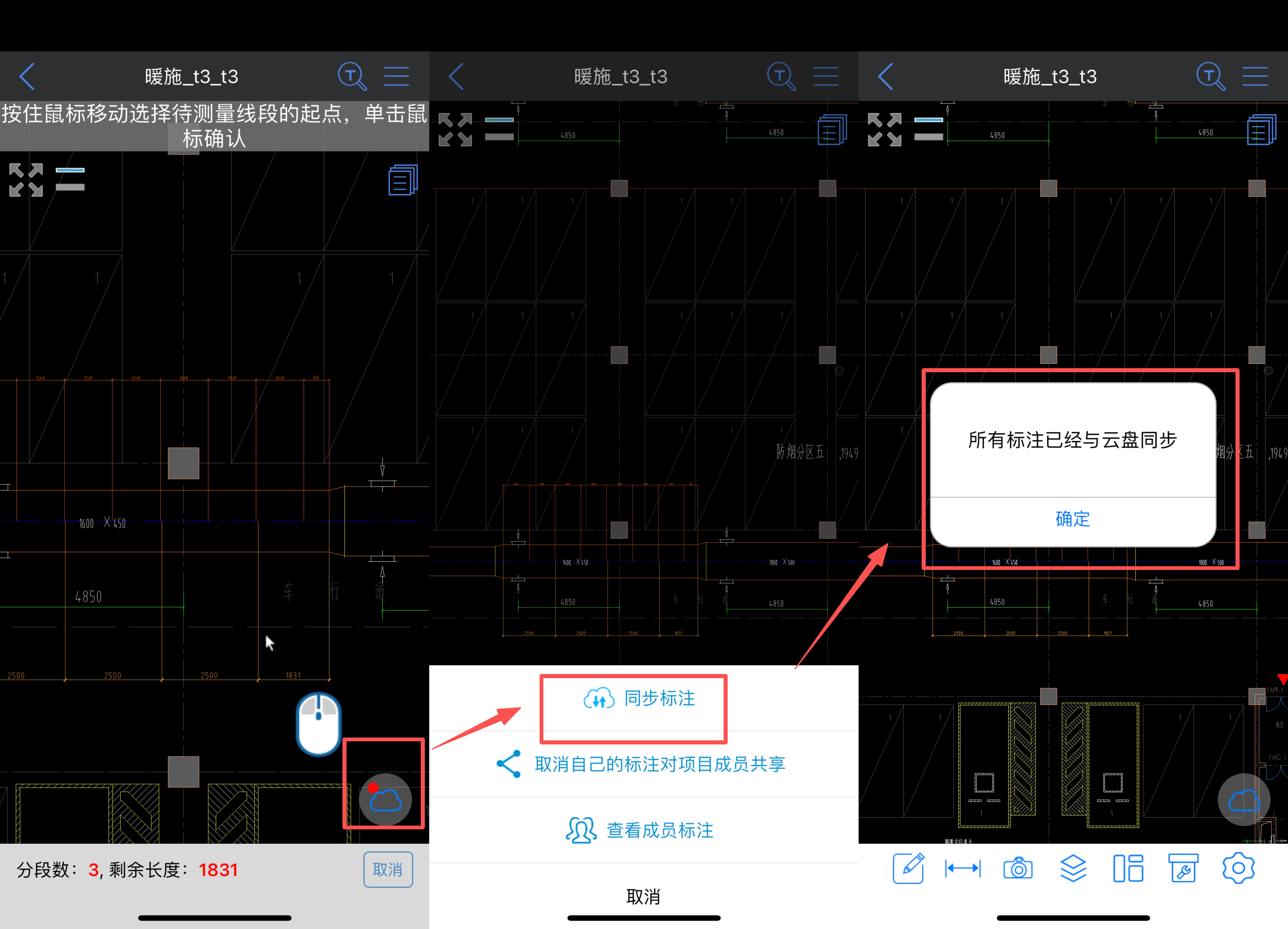

手机端图纸、所有定距标注保存，上传至快看云盘。现场同事点击同步标注，直接打开带全套分段标注的图纸，不用微信传图、担心版本混乱。

班组现场放线，直接在手机上查看支架定位点，现场复核尺寸。图纸变更，电脑更新上传，工地实时拿到新版。

第五步：导出 PDF

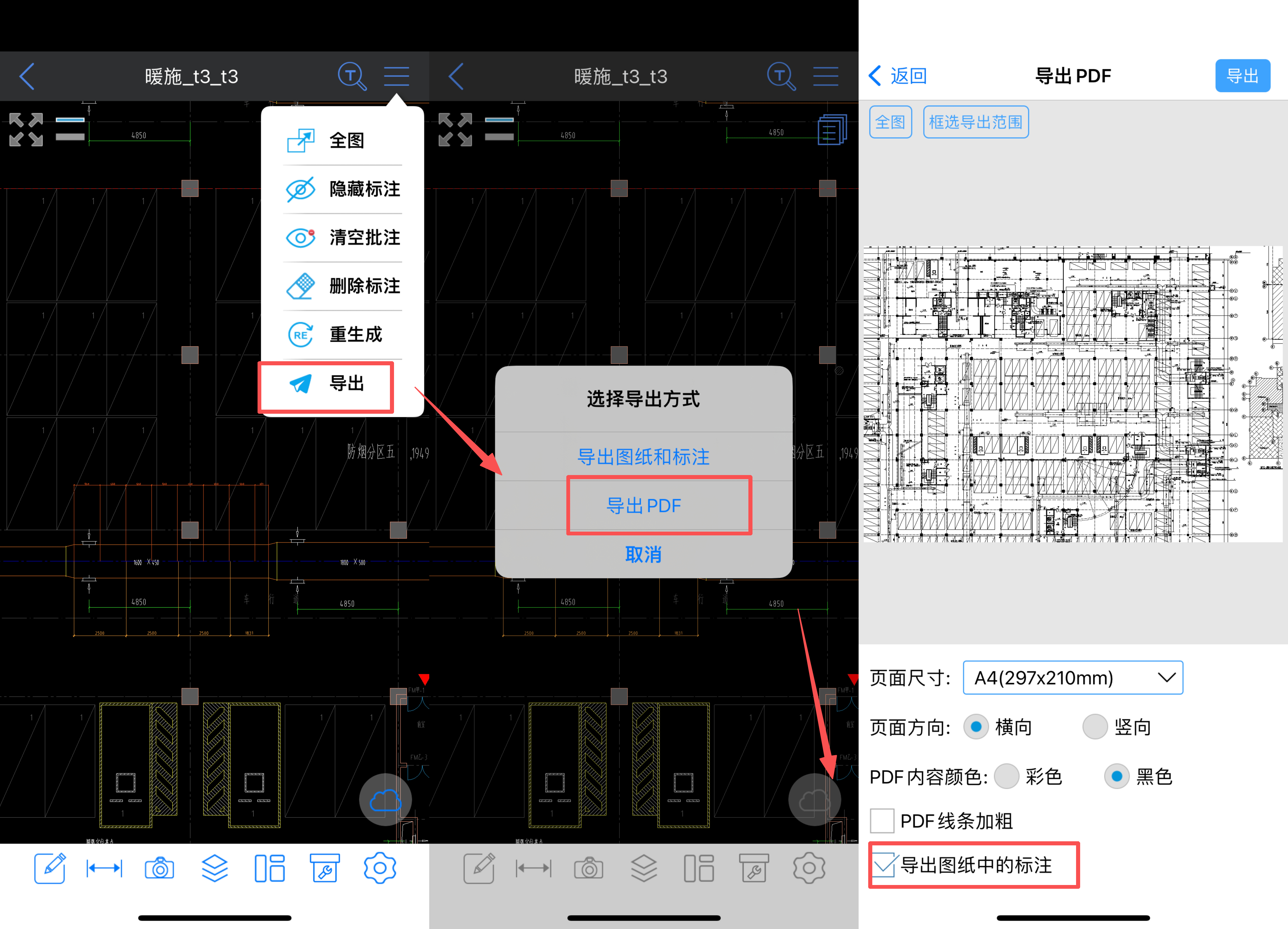

标注全部确认无误，使用导出 PDF，勾选导出图纸内所有标注。 直接生成带风管分节、支架点位标注的 PDF，发给班组交底、监理报审，留存竣工资料。

三、干货要点

✅ 要点 1：定距测量只适合纯直管。遇到弯头、三通、变径、阀门，必须在构件位置断开，分段单独测量。

✅ 要点 2：标注设置提前调整。单位切换 mm/m，按需修改文字大小、颜色，保证标注不会重叠。

✅ 要点 3：区分两套定距参数：风管加工分节是板材生产模数；支吊架是规范安装间距，不要混用同一个数值。

还有哪些场景，这套流程好用？

1. 给排水管道：管材定尺 6m，定距测量拆分管道，统计整管、短管数量，核算管材损耗；再按规范间距布置管道支架。
2. 电气桥架：水平桥架支架常规 2m 间距，定距打点，统计支架工程量。
3. 装修 / 土建：吊顶龙骨、栏杆立柱、长条石材铺装分格，等距定位，清点构件数量。
