沿墙单管支架怎么算：软件里点七下，墙上还有三关
设计说明里有这么一句："管道支架按《25S402 室内管道支架及吊架》制作安装。"
写的人大概没多想，看图的人也很少在这句上停。等到结算，它变成一百公斤角钢、二十个管卡、一包膨胀螺栓，一公斤一公斤地抠。
支架单价低、数量大，躲在管子背后，最容易被当成零头。真算起来，它比管子本身琐碎：两种角钢加一个管卡，还得按管径分档、按保不保温分表。
建工计算器永久版正式开售
工程领域公式集、钢材数据、土方/钣金计算！
下面按建工计算器界面的顺序走一遍，再说这根角钢到了墙上要过哪几道手。中间那组数，是两头能对上的凭据。
一、先在左边找对入口

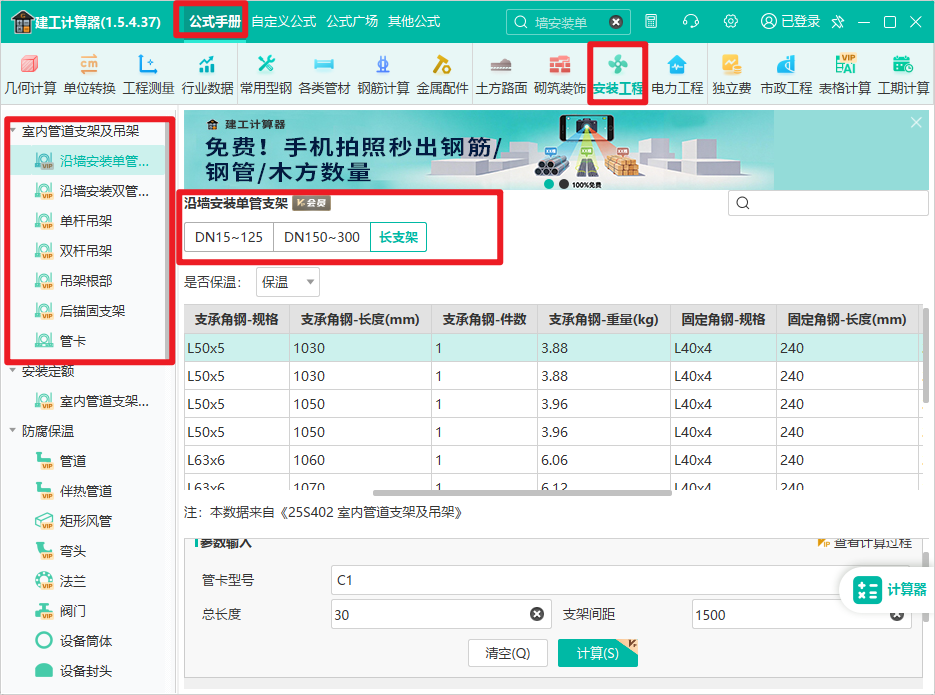

左侧"室内管道支架及吊架"底下挂着七个功能：沿墙单管、沿墙双管、单杆吊架、双杆吊架、吊架根部、后锚固支架、管卡。
名字看着像菜单，其实是七种受力。沿墙支架是悬臂，角钢一头扎在墙里，一头挑着管子受弯；吊架是受拉，荷载顺着吊杆往上走；后锚固管的是没有预埋件的情况；吊架根部解决吊杆怎么和楼板连；管卡只是附件。受力不同，图集给的表就不同，拿沿墙的表去算吊架，数一定不对。
图纸里另有一套说法：固定支架、滑动支架、导向支架。这是按管子能不能动分的——焊死的不让动，滑动的放开轴向，导向的只许沿轴向走。热水管要伸缩，固定架和补偿器的位置就是照这个排的。
目录一层层展开，找起来慢。顶部搜索框直接打"沿墙"两个字，下拉里就能看到"沿墙安装单管支架"。
二、三个页签，第三个最容易选错
进去先是一排页签：DN15125、DN150300、长支架。
前两个按管径分。DN125 和 DN150 等等，支承件从角钢换到更大的料，荷载表也跟着变，所以拆成两页。
第三个不是按管径，是管子和墙的距离。这个距离现场能算出来：保温层厚度、管子半径、管卡的安装余量，三者相加。DN25 的管子裹 50mm 保温，管中心一下退出去五厘米，短支架够不着，需要切到"长支架"。
页签点错，料不是短了装不上，就是长了白花钱，偏偏重量还按错的那页算，账面上看不出来。
三、"是否保温"这一栏

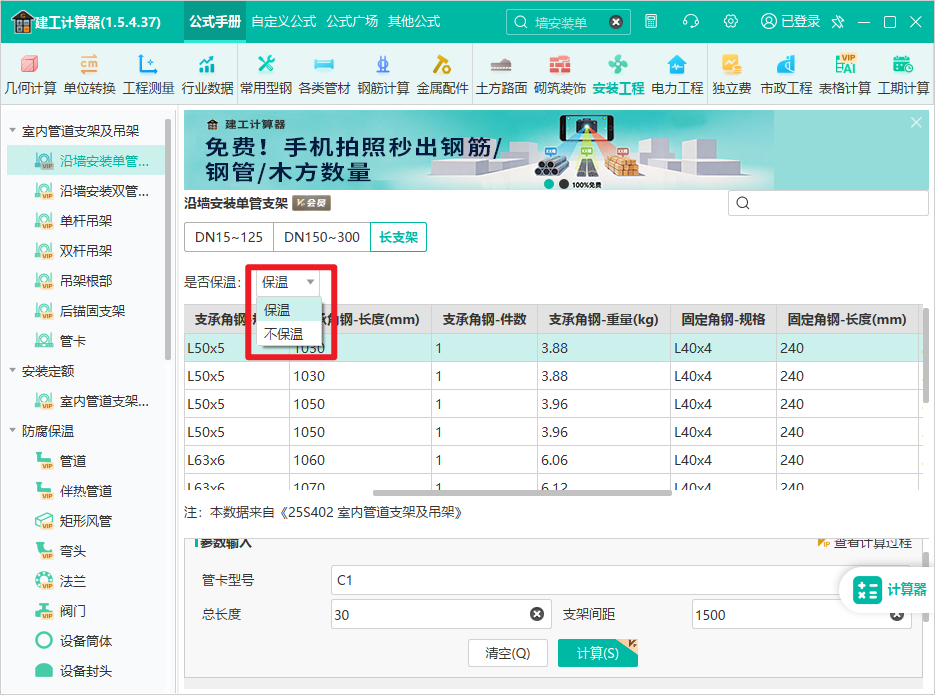

表格上方有个下拉，默认是保温。
它换的不只是一行数。保温管的支架间距另有一套，管卡也是另一种——图集里 C1 管卡分保温型和不保温型，保温型要跨过保温层，卡箍尺寸不一样。荷载里还多了木托和保温层的重量。
所以这一栏得跟着实际走。管子裹了保温就选保温，图省事按不保温算，省下的那点重量，最后拿返工补。
四、表格里其实是两种角钢
表格往右拖，才发现一套支架不止一根料。

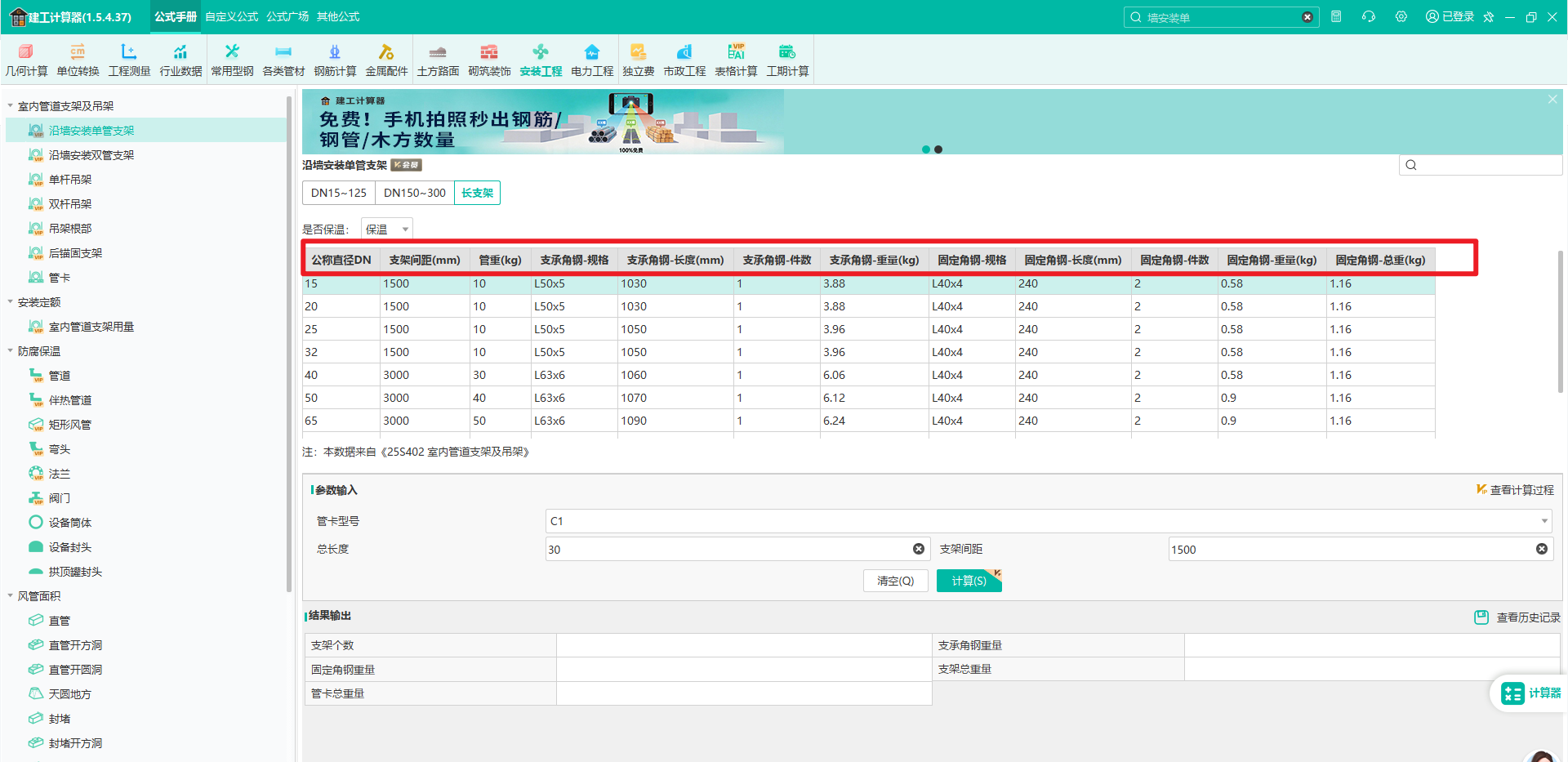

左边三列定条件：公称直径、支架间距、管重。右边跟着两组角钢：支承角钢、固定角钢。
支承角钢是挑出去的那根，一米出头，托着管子受弯。DN15 到 DN32 用 L50×5，DN40 起换 L63×6，DN80 再到 L75×7；长度从 1030 到 1140，越长说明离墙越远。
固定角钢贴在墙上，只有 240mm，L40×4，一套两根。它受的是剪，负责把支架拽在墙上，和支承角钢不是一回事。
重量这一列可以自己核。L50×5 在 GB/T 706 里是 3.770 kg/m，乘 1.03 米得 3.883，表里写 3.88。往下都对得上：DN25 的 1.05 米得 3.96；DN40 换 L63×6（5.721）× 1.06 是 6.06，乘 1.09 是 6.24；DN80 的 L75×7（7.976）× 1.11 得 8.85，DN100 乘 1.14 得 9.09。固定角钢同理，2.422 乘 0.48 米，一套约 1.16 公斤。
表底那行"本数据来自《25S402 室内管道支架及吊架》"不是客套，对量的时候这就是依据。
还有个需要注意：角钢规格由管重确定，不跟着管径走。管重 10 用 L50×5，30、40 用 L63×6，60 用 L75×7。所以 DN40 和 DN50 是同一个规格，DN80 和 DN100 也是。
五、参数三栏和那几个按钮
表里选的是"一套"，下面参数决定"多少套"。
管卡型号默认 C1，这是图集编号。总长度填管线的展开长度，按中心线量。支架间距默认 1500，图纸另有要求（比如两米一道）就改这里，不需要动表。
填完按 S，键盘上直接敲，比摸鼠标快；要重来按 Q。
算完的重点在结果区，不在计算按钮上。

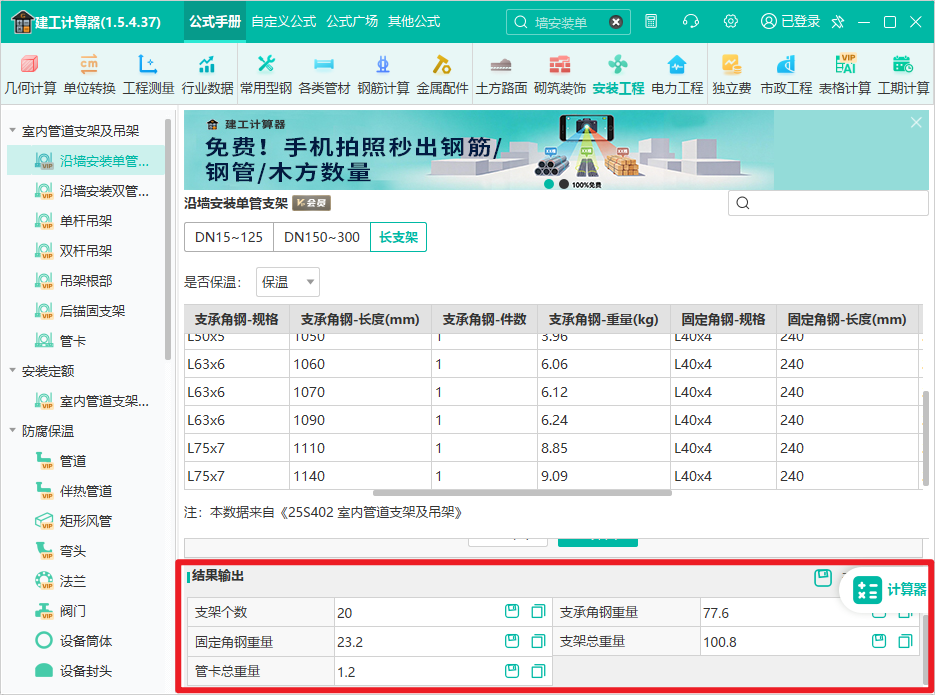

结果给五行：支架个数、支承角钢重量、固定角钢重量、管卡总重量、支架总重量。每行旁边有复制和保存的小图标，可以直接抄进汇总表。
点"查看计算过程"，套数怎么折、每套乘几套，全摊开。对量时截这一屏，比事后拿计算器重按一遍管用——对方看的是软件自己算的。取整的口径也在这里露出来，各版软件不一定一样，头一回用先点开看看。
"查看历史记录"存的是算过的单子，同规格改个长度就能再来一遍。一个项目七八种管径，第二遍不用从头点。这两个按钮有人一直混着用：一个看当前这单怎么来的，一个看以前算过什么。
六、拿一组数走一遍
DN15、保温、管卡 C1、总长 30 米、间距 1500，点计算：
个数是 20。30 除以 1.5 得 20 档，软件按档数出套数，没给首端另加一道。现场排布如果首端确实要设支架，实物会多一套。
支承角钢 77.6 是 20 乘 3.88，固定角钢 23.2 是 20 套各 1.16 公斤，管卡 1.2 是 20 个。
最后一行要注意：支架总重量 100.8 不含管卡。77.6 加 23.2 正好 100.8，管卡的 1.2 单列。套定额时"管道支架制作安装"按 100.8 走。
七、到了墙上，还有三关
秤上的数是角钢和管卡，墙上要干的活是另一回事。
第一关是木托。保温管不直接坐在角钢上，中间垫硬木托，隔冷桥，也免得保温层被压塌。规格随管径和保温厚度变，这一项漏了，验收时补不回来。
第二关是孔。管卡螺栓的孔按图集大样在角钢上留，不要等装的时候现烧电焊开孔。孔边一受热，镀锌层和漆一起没了。
第三关是漆。下料后除锈、刷防锈漆，焊口补漆。支架比管道锈得快，就因为它的漆最容易被磕碰。
还有件墙上的事需要提前注意：膨胀螺栓不是哪儿都能用。混凝土墙、实心砖墙没问题，空心砌块墙上普通膨胀栓咬不住，得穿墙螺栓或者专用锚栓。这种话在图纸会审时提，比装到一半发现强。
八、图集的版本，得问一句
建工计算器里的数据是 25S402，2025 年 4 月 1 日实施，同一天废止 03S402。
这次修编动了实质内容：按 GB 50068-2018 调了支吊架零部件的许用应力安全系数，螺纹吊杆的最大使用荷载跟着改，管径范围扩到 DN15~500，还加了钢结构上的安装做法和成品装配式支架。
对算量有直接影响——安全系数换了，个别规格的选型结果会跟旧版不一样。对量前问一句"按哪版图集"，和方管篇里问 2025 还是 2017 是一回事。合同 4 月以后签的，多半该用 25S402；手边那本翻烂的 03S402，已经作废了。
表里还有两个数值得想明白。DN15 的间距 1500，DN40 就到 3000，越粗的管支架越稀——控制的不是重量是挠度，管径大、截面刚度大，跨得远也不塌。保温管另有一套数据，因为多了木托和保温层，重量和接触条件都变了。图集适用条件写着保温层不超过 60mm、压力不超过 1.6MPa、介质温度不超过 150℃，超出去就得另行设计，软件也覆盖不到。
支架这行没什么技巧，无非是把图集翻对、把料算准、把墙看清楚。
建工计算器省下的是翻书和乘除。墙是空心砖还是混凝土、首端要不要多加一道、按哪版图集对量，这些还得自己拿主意。
这几个数值得存一下：3.770（L50×5 每米重）、100.8 里不含管卡、20 而不是 21、25S402 的实施日期。下次核支架量，翻出来对一遍。
