电缆三通井怎么算：六个字母看懂图，十七项工程量一屏出

排管平面图上，管道一路直行，到某个位置忽然多出一个方框，方框上又岔出去一支——这就是三通井。

干管从井里穿过去，支线从侧面接进来。电缆在这里分支、接续、牵引，人要下去作业，所以井室得有足够的净空，井筒得通到地面。它是电力排管工程里的标准节点，也是土建预算里的一个独立分项：井墙、底板、顶板、垫层、井筒、井圈，再加上挖土回填和防水，一口气十几项。

建工计算器永久版正式开售

工程领域公式集、钢材数据、土方/钣金计算！

【点击领券购买】

这笔账在建工计算器里叫"三通井"，藏在电力工程底下，下面从图讲到数。

一、工井家族里，三通排第三

电缆工井按接口形式分四种：直线井、转角井、三通井、四通井。

直线井设在排管直段，供电缆接续和牵引；转角井设在转弯处；三通井设在有支线接出的地方，主干不断、侧面开口；四通井是两个方向都有支线。选哪种，看排管图——图上主干侧面多一支，就是三通井，多两支就是四通井。

软件里这几口井排在"非定型电缆井"组下，上海、北京各一套，另有一组国网典型电缆井。顶部搜索框打"三通井"三个字，下拉里也可以直接跳到入口。

二、平面图上的六个字母

点开模块，左边一张图，第一张是平面，第二张是剖面。右边参数输入里那一串名字，就是从这张图上来的。

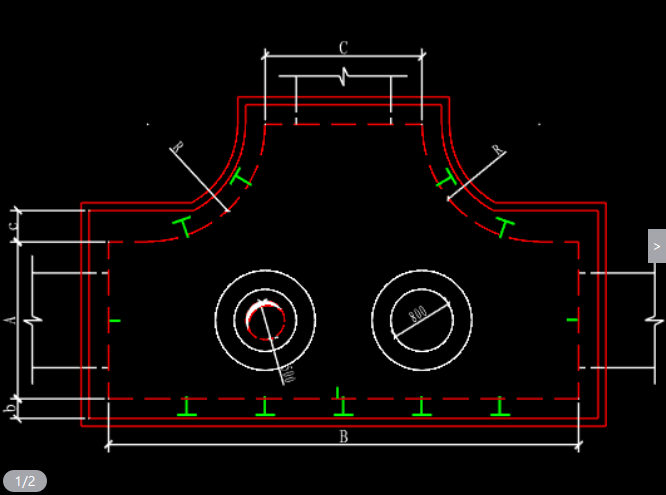

平面图上标注了六个：井室A、井室B、井室C、墙厚b、墙厚c、转角半径R。

A 是顺着主干电缆方向的井室宽度，B 是垂直方向的总长，C 是支线那一侧岔出去的宽度。b 和 c 是两面墙的厚度，240 砖墙还是 250 混凝土墙，图纸上写了什么就填什么。R 是井室内壁两个转角处的圆弧半径，电缆牵引怕硬角刮伤，井室内转角做弧，这个半径是工艺尺寸。

六个字母定了，井的平面形状就定了。

三、剖面图从下往上数

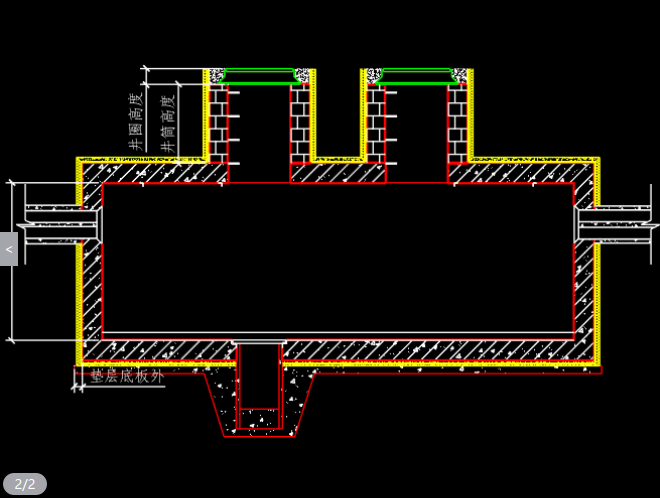

2/2 那张剖面，从垫层开始往上：垫层厚、垫层底板外宽度、底板厚、井室高度H，然后是顶板厚，顶板上面接井筒，井筒高 500、上面还有一圈 200 高的井圈，最后到地面。

井室是干活的地方，净高 2000；井筒是通道，只留上下人和通风的截面，500 一节一节接上来；井圈收口，托着井盖。三段各是三段的钱，预算里也各列各的项，所以软件把三个高度都拆开。

填数之前把这张剖面过一遍脑子，哪个数对应哪一段，就不容易填串行。

四、层数：单层和二层

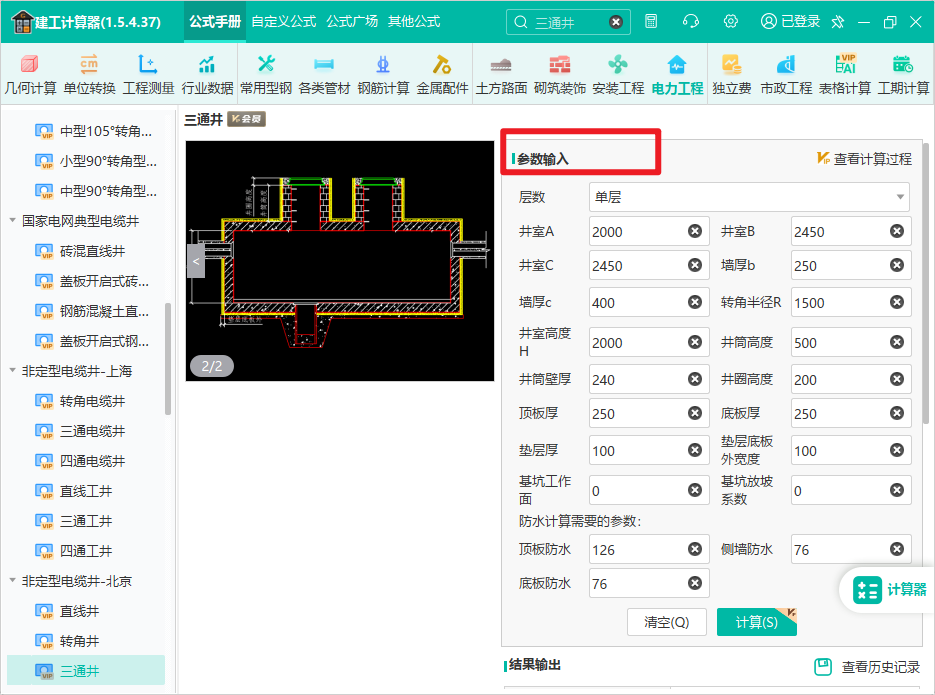

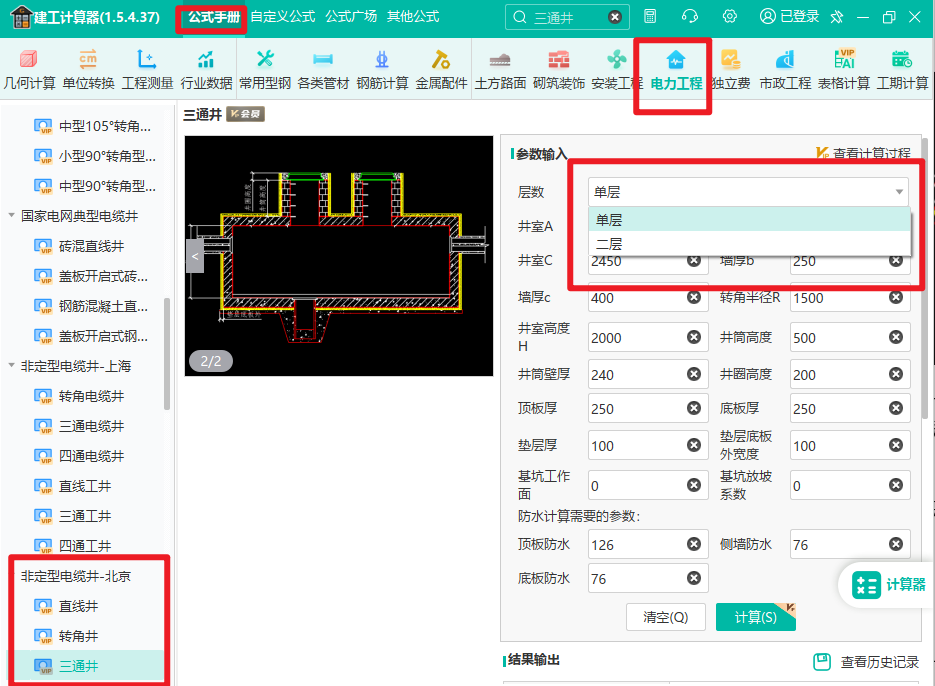

建工计算器参数输入第一行就是层数下拉：单层、二层。

这是建工计算器最有用的一个开关。单层就是一口一层井室的标准三通井；埋深大、或者图纸做法要求分层时，切到二层，井体构造多出一段，下面的输入项和结果整套跟着刷新。

要提醒的是：层数选错，后面十七项全错，而且错得看不出毛病——体积该是 30 的算成 45，金额跟着涨五成，不翻图纸根本发现不了。动手填数之前，先回设计说明里把井的做法确认一遍，单层还是二层，以图为准。

五、基坑和防水，两组容易漏填的参数

输入项的后半段还有两组，不显眼，但都连着钱。

一组是基坑：工作面宽度、放坡系数。填 0，挖土就按井壁垂直下挖算，土方量最小；现场要是三类土、深两米以上，放坡是逃不掉的，系数照施工方案填，挖土和回填两项立刻见效。

另一组标着"防水计算需要的参数"：顶板防水、侧墙防水、底板防水，三项各填一个数。地下水位高的地段，电缆工井的防水是验收硬指标，这三项对应三块面的防水面积。设计图纸没做防水时，这三栏按图填 0 就行，软件不会替你决定。

六、跑一遍：就用默认这组数

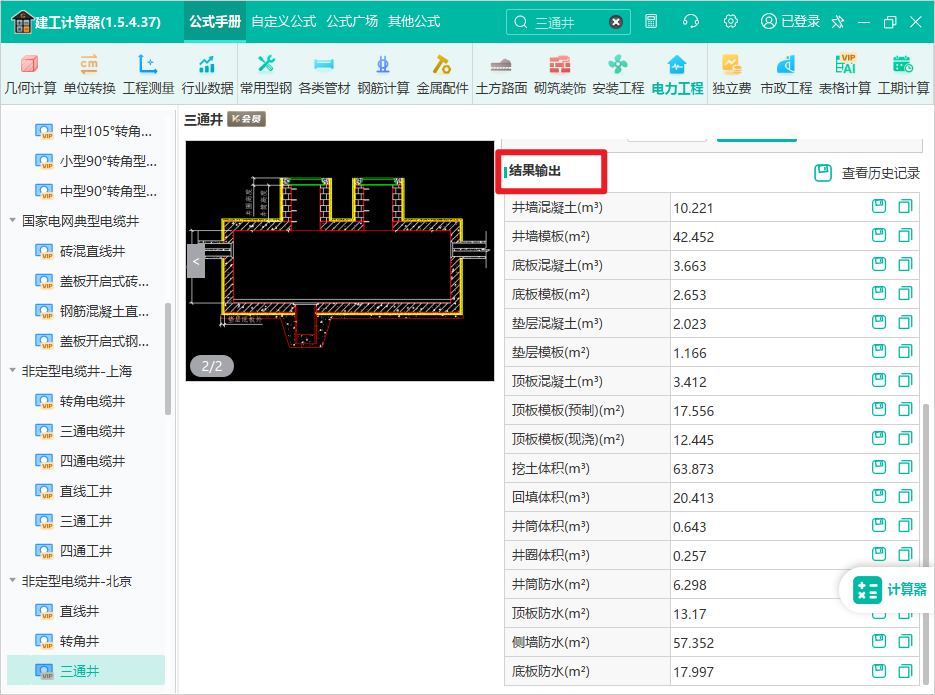

给一个可以直接照抄的案例，参数界面默认值就是这个口径：

单层；井室A 2000、井室B 2450、井室C 2450；墙厚b 250、墙厚c 400；转角半径R 1500；井室高度H 2000；井筒高 500、井筒壁厚 240、井圈高 200；顶板厚 250、底板厚 250；垫层厚 100、垫层底板外宽度 100；基坑工作面 0、放坡系数 0；防水三项按默认填。
