为什么有些图纸可以选择坐标系,有些不能?

这个右上角可以选择坐标系,而另一个图纸确不能选择。

分类: CAD快速看图安卓版
15***67
2 个回答
185****04

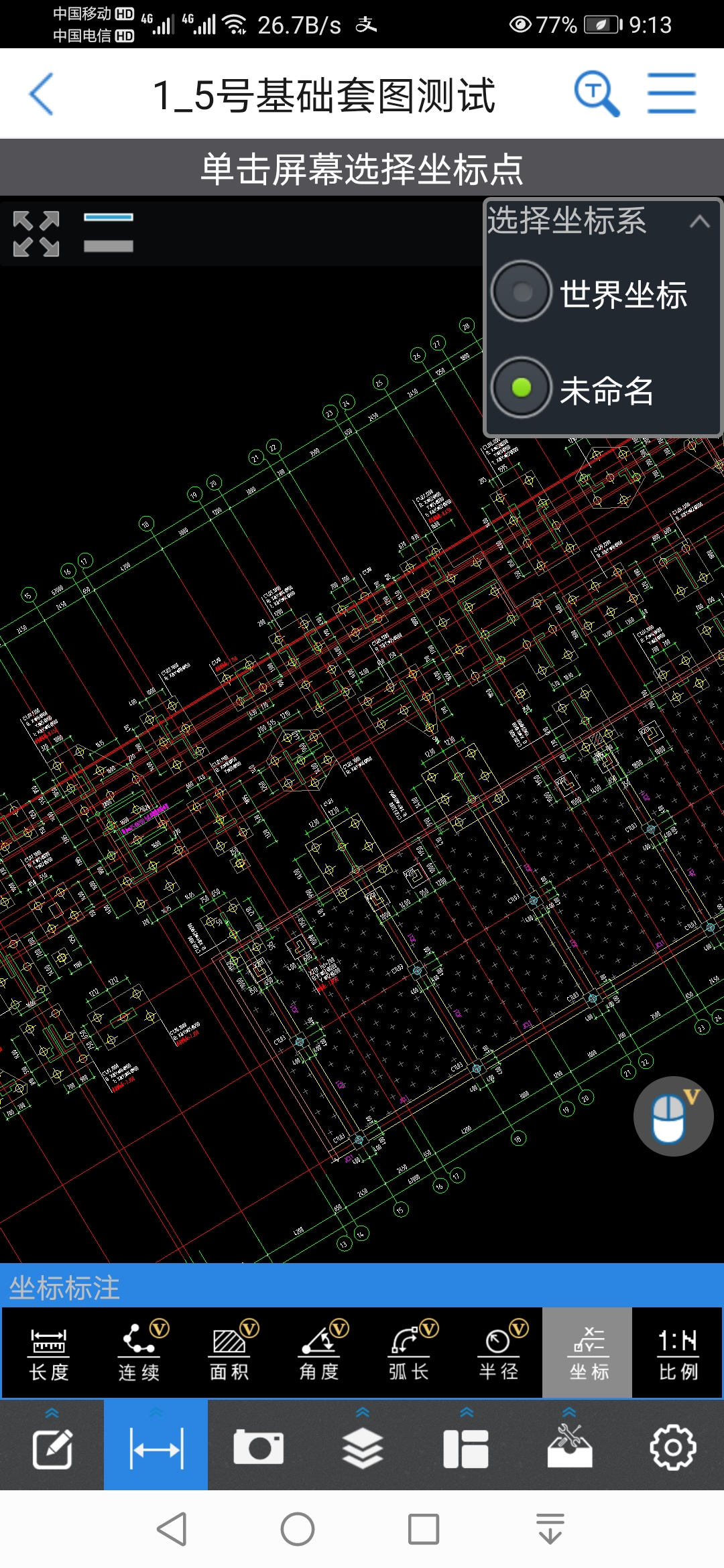

用坐标功能选择点的时候,是否有弹出可以选择的其他坐标系?

分两种情况:

1.有弹出,选择其他坐标系再试下

2.没有弹出其他坐标系,或其他坐标系标注出来也不对,那么是图纸绘制的时候并没有按照那个坐标位置去画

解决办法是:用电脑版CAD快速看图的编辑助手,将图纸移动到正确的位置上。

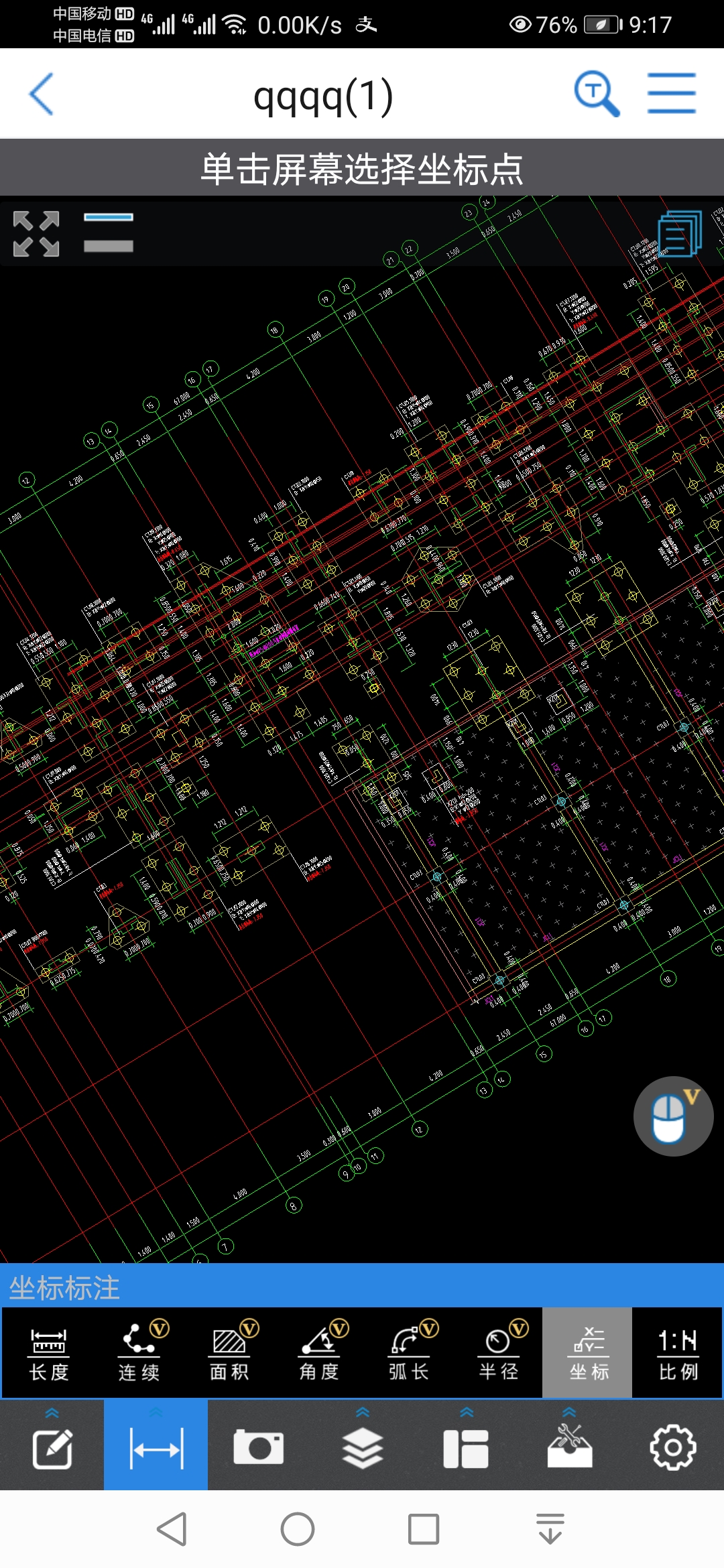

没有弹出坐标系选择就是画图的时候没有设置其他坐标系。


13***30

原因是:

1.AutoCAD默认有一个世界坐标系,绘图时在此坐标系下绘图即可。

2.若绘图员通过ucs命令,新建了坐标系,在新的坐标系下会图时,图纸中有了2个坐标系。若用电脑端或者手机端的看图软件进行坐标标注时,会弹出选择坐标系的菜单。

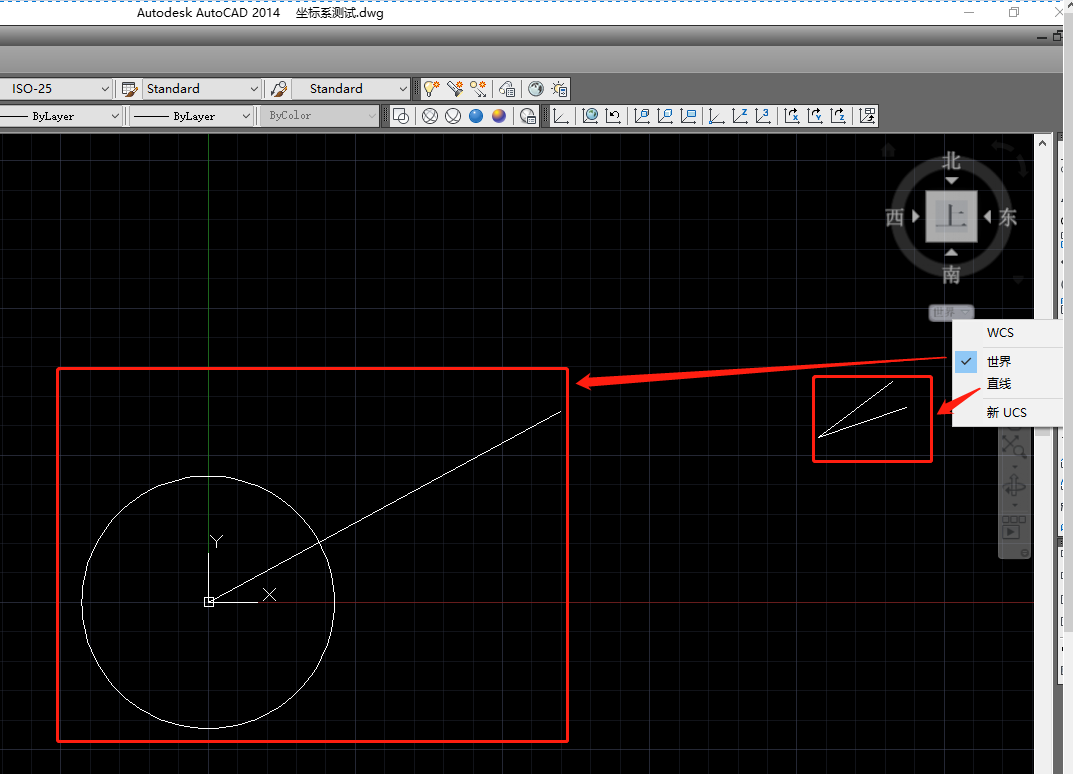

3.下面截图的AutoCAD中就有2个坐标系:世界和直线。

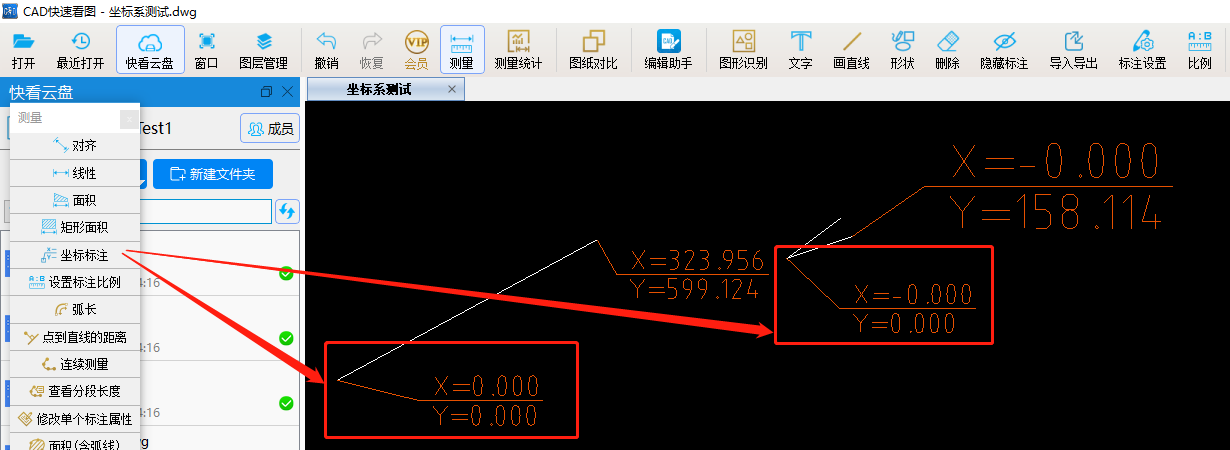

4.在电脑端的看图软件中,可以标出2个坐标标注都为(0,0)的坐标就是这个原因:
